1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе ).
3. Снимите лицевую панель дисплея (см. раздел Снятие лицевой панели дисплея ).
4. Извлеките модуль камеры (см. раздел Извлечение модуля камеры ).
5. Снимите панель дисплея (см. раздел Снятие панели дисплея ).
6. Переверните панель дисплея и положите ее на чистую поверхность .
7. Потяните за язычок , чтобы отсоединить кабель дисплея от разъема на панели дисплея.
8. Аккуратно открепите кабель дисплея от панели дисплея .
Установка кабеля дисплея
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Прикрепите кабель дисплея , проведя его вдоль края панели дисплея.
3. Подсоедините кабель дисплея к разъему на панели дисплея .
4. Установите на место панель дисплея (см. раздел Установка панели дисплея ).
5. Установите на место модуль камеры (см. раздел Установка модуля камеры ).
6. Установите на место лицевую панель дисплея (см. раздел Установка лицевой панели дисплея ).
7. Установите на место дисплей в сборе (см. раздел Установка дисплея в сборе ).
Скобы панели дисплея
Снятие скоб панели дисплея
1. Следуйте инструкциям , описанным в разделе Перед началом работы .

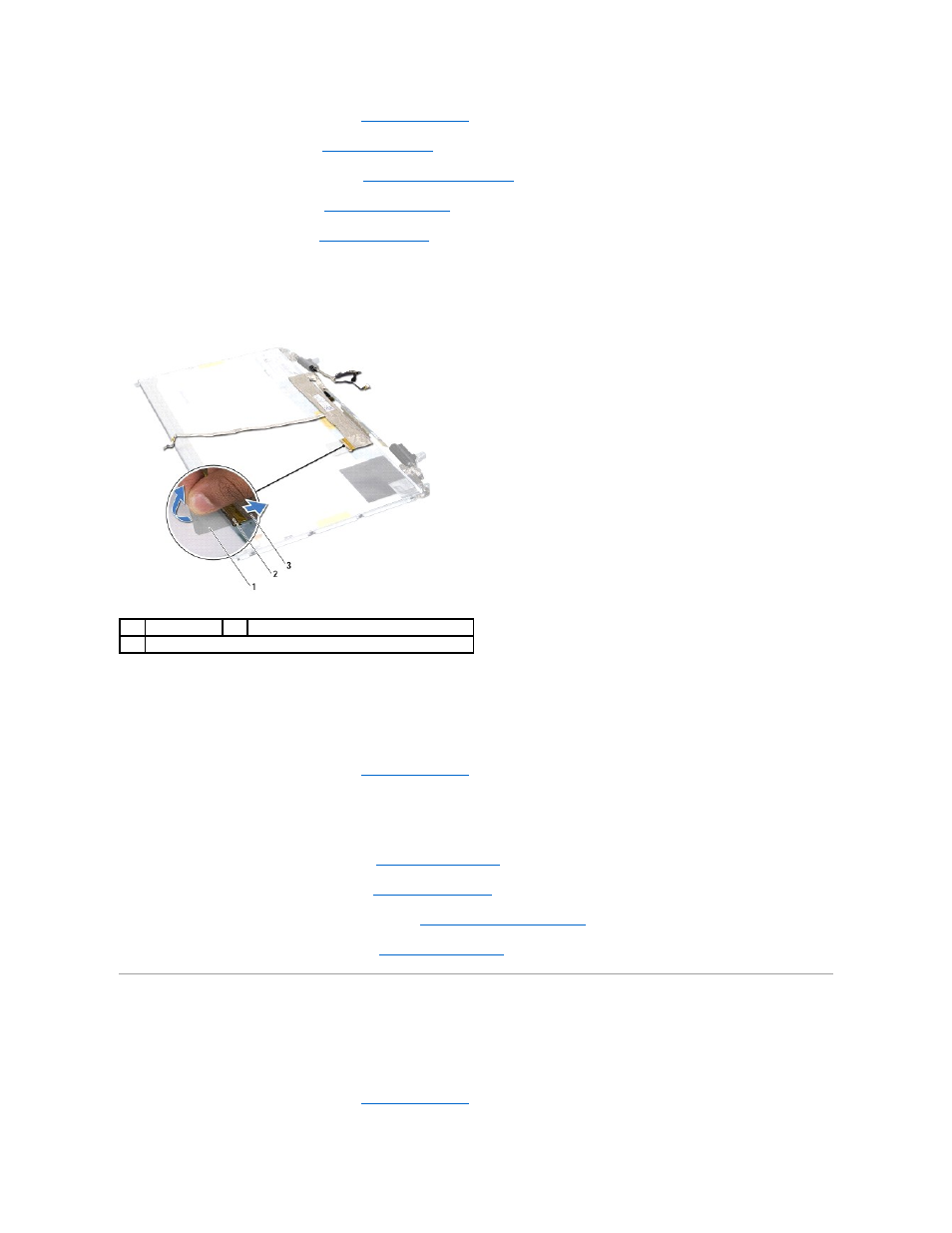

1 язычок 2 разъем кабеля дисплея
3 кабель дисплея
