Установка платы USB
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Совместите разъемы на плате USB с пазами на верхней крышке и установите плату USB на верхнюю крышку.
3. Вверните обратно винт , которым плата USB крепится к верхней крышке.
4. Вставьте кабель платы USB в разъем на плате USB и нажмите на защелку разъема, чтобы закрепить кабель.
5. Следуйте инструкциям , описанным в шагах 11 – 15 в разделе Установка верхней крышки .
6. Установите на место плату Bluetooth (см. раздел Установка платы Bluetooth ).
7. Установите на место мини -плату (или мини-платы) (см. раздел Установка мини -плат(ы) ).
8. Установите на место дисплей в сборе (см. раздел Установка дисплея в сборе ).
9. Установите на место клавиатуру (см. раздел Установка клавиатуры ).
10. Установите на место упор для рук в сборе (см. раздел Установка упора для рук в сборе ).
11. Установите на место оптический дисковод (см. раздел Установка оптического дисковода ).
12. Следуйте инструкциям , описанным в шагe 5 в разделе Установка жесткого диска (или жестких дисков) .
13. Установите на место модуль (или модули) памяти (см. раздел Установка модуля (или модулей) памяти ).
14. Установите на место крышку модуля (см. раздел Установка крышки модуля ).
15. Установите на место аккумулятор (см. раздел Установка аккумулятора ).
Назад на страницу содержания

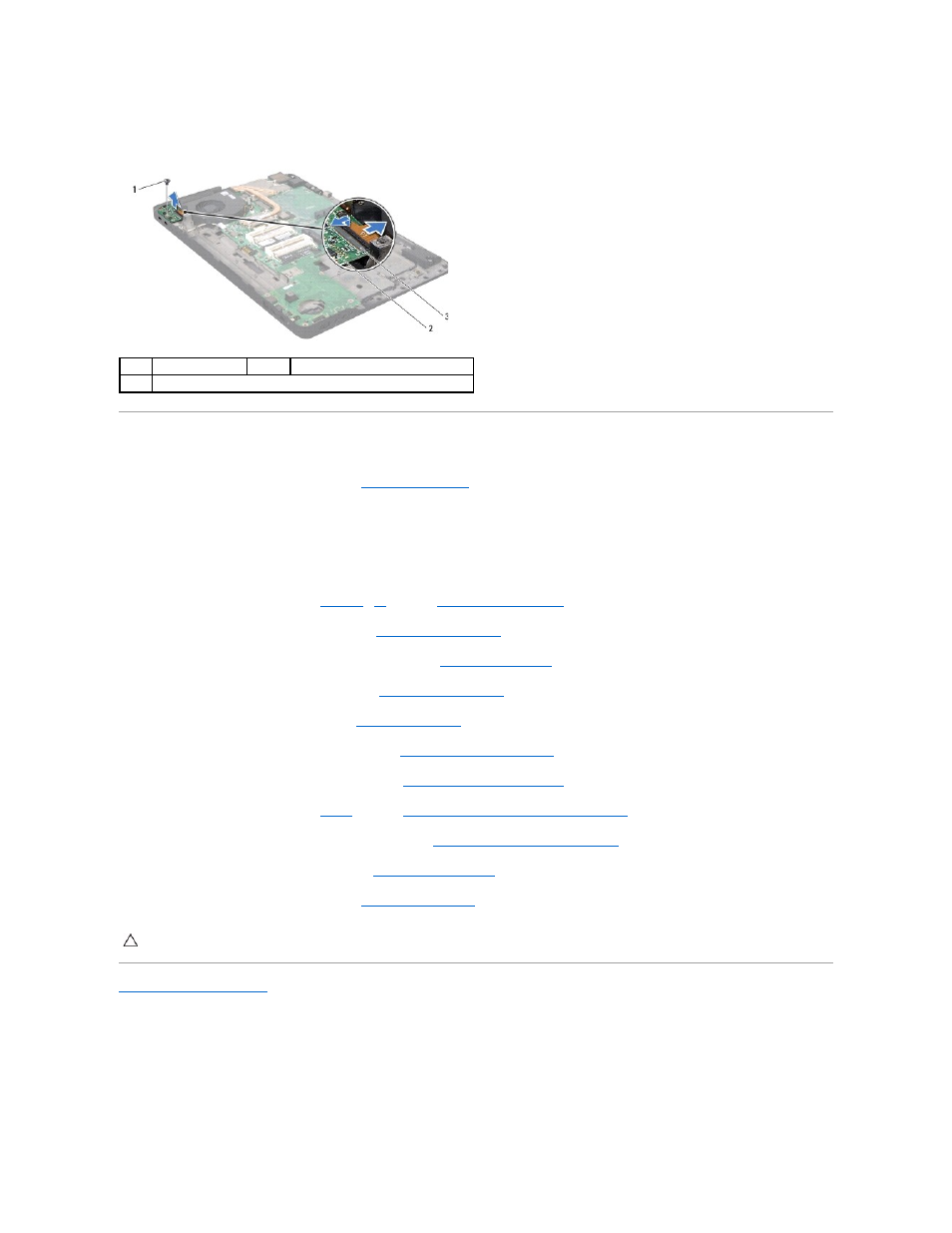

1 винт 2 плата USB
3 разъем кабеля платы USB
ВНИМАНИЕ . Перед включением компьютера вверните обратно все винты и убедитесь , что ни один винт не остался случайно внутри
корпуса . В противном случае можно повредить компьютер.
