Плата питания, Извлечение платы питания, Обратная установка платы питания – Инструкция по эксплуатации Dell Inspiron 1318 (Mid 2008)
Страница 41
Назад на страницу содержания
Плата питания
Dell™ Inspiron™ 1318 Руководство по обслуживанию
Обратная установка платы питания
Извлечение платы питания
1.
Выполните процедуры
, описанные в разделе
Перед началом работы
.
2.
Снимите крышку центральной панели
(смотрите раздел
Крышка центральной панели
).
3.
Снимите клавиатуру
(смотрите раздел
Клавиатура
).
4.
Выверните винт
, которым плата питания крепится к системной плате.
5.
Приподнимите и переверните плату питания
, чтобы обеспечить доступ к разъему на плате питания.
6.
Отведите черную защелку от разъема
, чтобы отсоединить кабель платы питания.
Обратная установка платы питания
1.
Вставьте кабель платы питания в разъем
.
2.
Подведите черную защелку к разъему
, чтобы закрепить кабель платы питания.
3.
Совместите резьбовое отверстие на плате питания с резьбовым отверстием на системной плате и вверните обратно винт
.
4.
Установите на место клавиатуру
(смотрите раздел
Клавиатура
).
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ВНИМАНИЕ
.
Заземлитесь для предотвращения возникновения электростатического разряда
, надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности
, например к разъему на задней панели компьютера.
ВНИМАНИЕ
.
Во избежание повреждения системной платы необходимо перед работой с внутренними компонентами компьютера извлечь
аккумулятор из отсека
.
ВНИМАНИЕ
.
Соблюдайте крайнюю осторожность при отсоединении кабеля
. Разъем кабеля является очень хрупким.
ВНИМАНИЕ
.
Соблюдайте крайнюю осторожность во время разборки и манипулирования с платой питания
. В противном случае можно
поцарапать панель дисплея
.

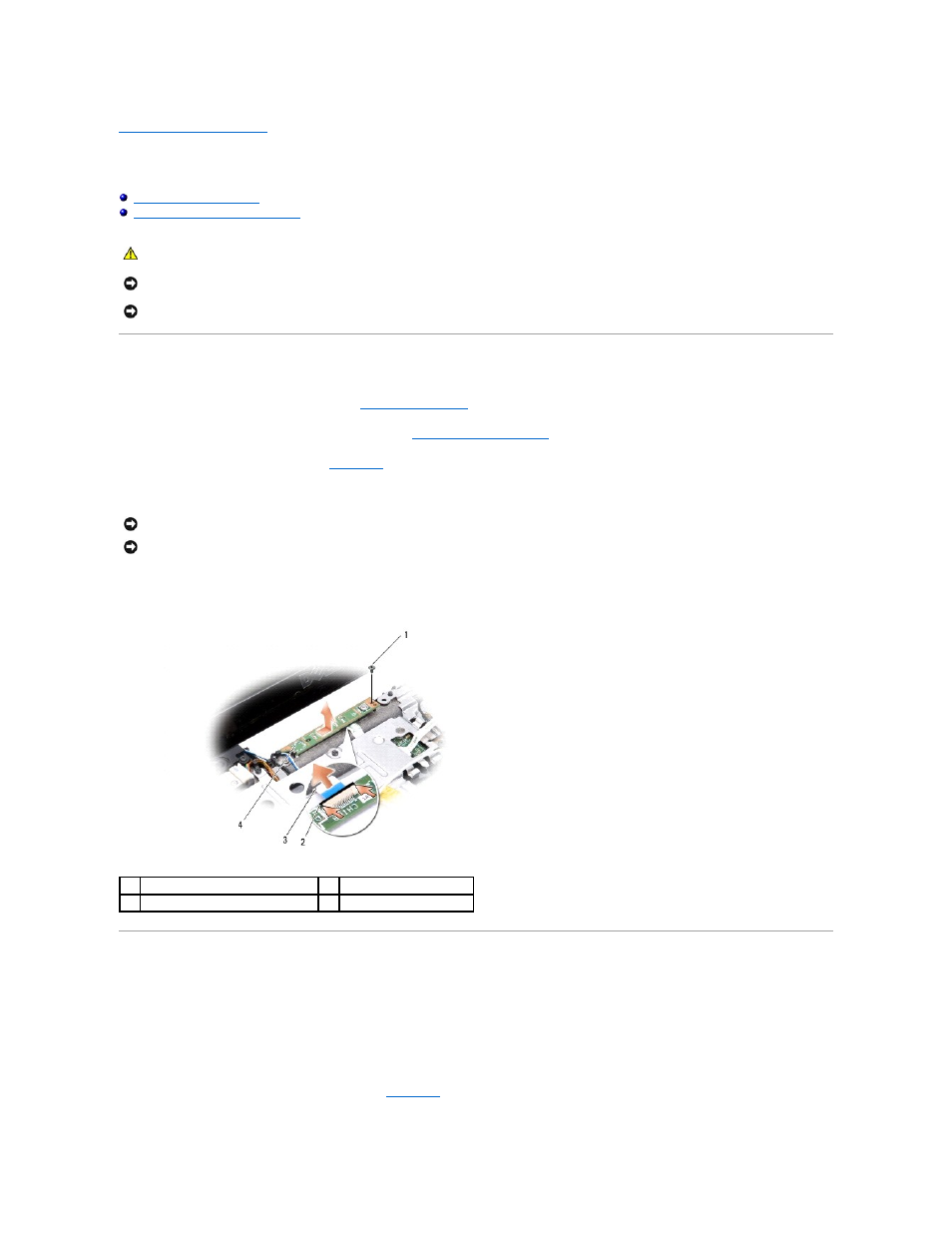

1
винт
M2 x 2 мм
2
черная защелка
3
кабель платы питания
4
плата питания
