Обратная установка платы
WLAN

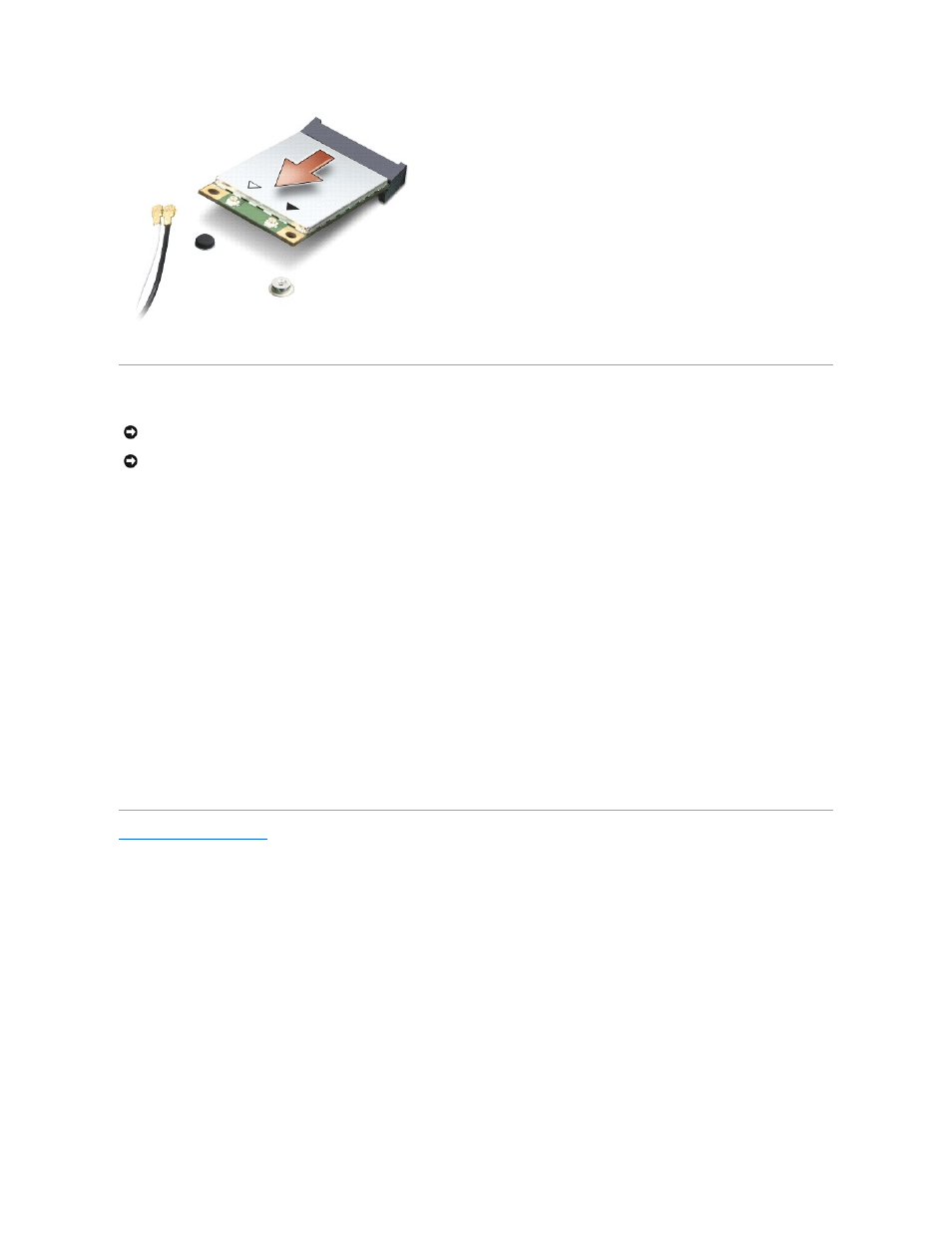

1.
Вставьте разъем платы
WLAN под углом 45 градусов в слот и нажмите на другой конец платы WLAN.
2.
Вверните обратно крепежный винт
M2 x 3 мм.
3.
Подсоедините соответствующие антенные кабели к устанавливаемой плате
WLAN. Если на плате WLAN имеются два треугольника на этикетке
(белый и черный), подсоедините:
l
белый антенный кабель к разъему с маркировкой «
main» (главный) (белый треугольник)
l
черный антенный кабель к разъему с маркировкой «
aux» (черный треугольник)
Если на плате
WLAN имеются три треугольника на этикетке (белый, черный и серый), подсоедините:
l
белый антенный кабель к разъему
, помеченному белым треугольником
l
черный антенный кабель к разъему
, помеченному черным треугольником
l
серый антенный кабель к разъему
, помеченному серым треугольником
4.
Закрепите неиспользуемые антенные кабели в защитном майларовом хомуте
.
5.
Установите на место крышку отсека для платы
WLAN и затяните невыпадающий винт.
6.
Вставьте аккумулятор в отсек и задвиньте до щелчка
.
Назад на страницу содержания
ВНИМАНИЕ
.
Разъемы сконструированы так
, чтобы обеспечить правильность подсоединения. Если при установке чувствуется сопротивление,
проверьте разъемы на плате и на системной плате
, и измените направление установки платы.
ВНИМАНИЕ
.
Во избежание повреждения платы беспроводной локальной сети не разрешается размещать кабели под платой
.
