Процессор
Dell™ Inspiron™ 1318 Руководство по обслуживанию
Извлечение процессора
1.
Выполните инструкции
, описанные в разделе
Перед началом работы
.
2.
Извлеките радиатор процессора
(смотрите раздел
Радиатор процессора
).
3.
Для ослабления гнезда с нулевым усилием сочленения поверните с помощью маленькой отвертки с плоским шлицем кулачковый винт гнезда
против часовой стрелки
, переместив его до кулачкового фиксатора.
Кулачковый винт гнезда с нулевым усилием сочленения крепит процессор к системной плате
. Запомните положение стрелки на кулачковом винте
гнезда с нулевым усилием сочленения
.
4.
Приподнимите процессор и извлеките его из гнезда с нулевым усилием сочленения
.
Обратная установка процессора
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера выполните инструкции по технике безопасности
,
прилагаемые к компьютеру
.
ВНИМАНИЕ
.
Заземлитесь для предотвращения возникновения электростатического разряда
, надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности
, например к разъему на задней панели компьютера.
ВНИМАНИЕ
.
Во избежание прерывистого контакта между кулачковым винтом гнезда с нулевым усилием сочленения и процессором при
извлечении или обратной установке процессора слегка нажмите на центр процессора
, одновременно поворачивая кулачковый винт.
ВНИМАНИЕ
.
Во избежание повреждения процессора держите отвертку перпендикулярно процессору при повороте кулачкового винта
.

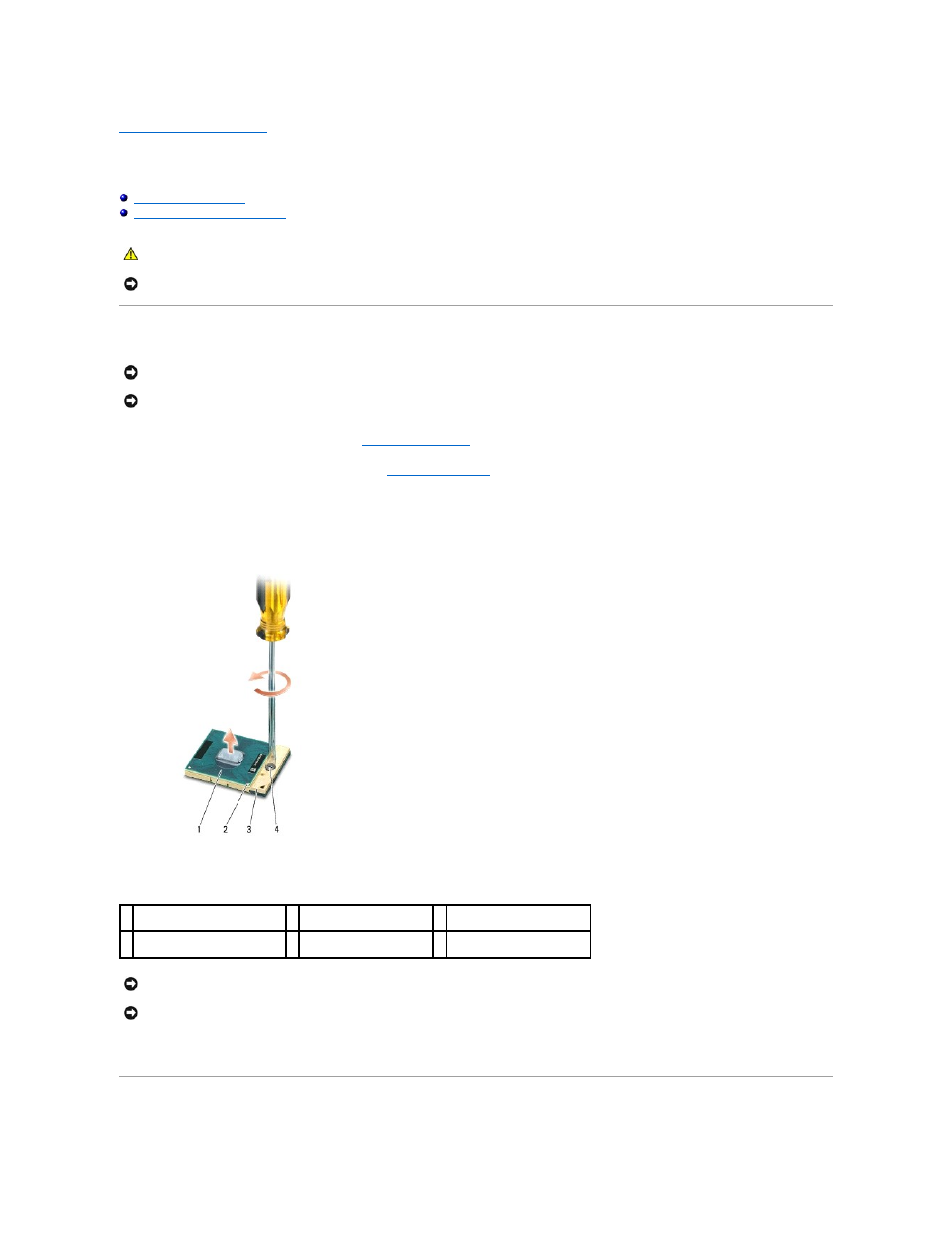

1 процессор
2 угол модуля процессора
с выводом
1
3 гнездо с нулевым усилием
сочленения
4 кулачковый винт гнезда с
нулевым усилием сочленения
ВНИМАНИЕ
.
Для обеспечения максимального охлаждения процессора не касайтесь поверхностей теплообмена на радиаторе процессора
.
Находящиеся на коже жировые вещества могут снизить теплопроводность термоохлаждающих накладок
.
ВНИМАНИЕ
.
При извлечении процессора тяните его вверх
, не допуская перекосов. Следите за тем, чтобы не погнуть контакты процессора.
