Извлечение кабеля панели дисплея
1.
Снимите дисплей в сборе
2.
Снимите лицевую панель дисплея
(смотрите раздел
).
3.
Снимите панель дисплея
4.
Переверните панель дисплея и положите ее на чистую поверхность
.
5.
Осторожно потяните за язычок на шлейфе
, чтобы отсоединить шлейф от разъема на плате инвертора.
6.
Приподнимите ленту
, чтобы отсоединить шлейф от разъема на тыльной стороне панели дисплея.
Обратная установка кабеля панели дисплея
1.
Подсоедините шлейф к разъему на плате инвертора
.
2.
Подсоедините другой конец шлейфа к разъему на тыльной стороне панели дисплея и приклейте ленту обратно на место
.
3.
Установите на место панель дисплея
4.
Установите на место лицевую панель дисплея
(смотрите рездел
).
5.
Установите на место дисплей в сборе
).
Назад на страницу содержания

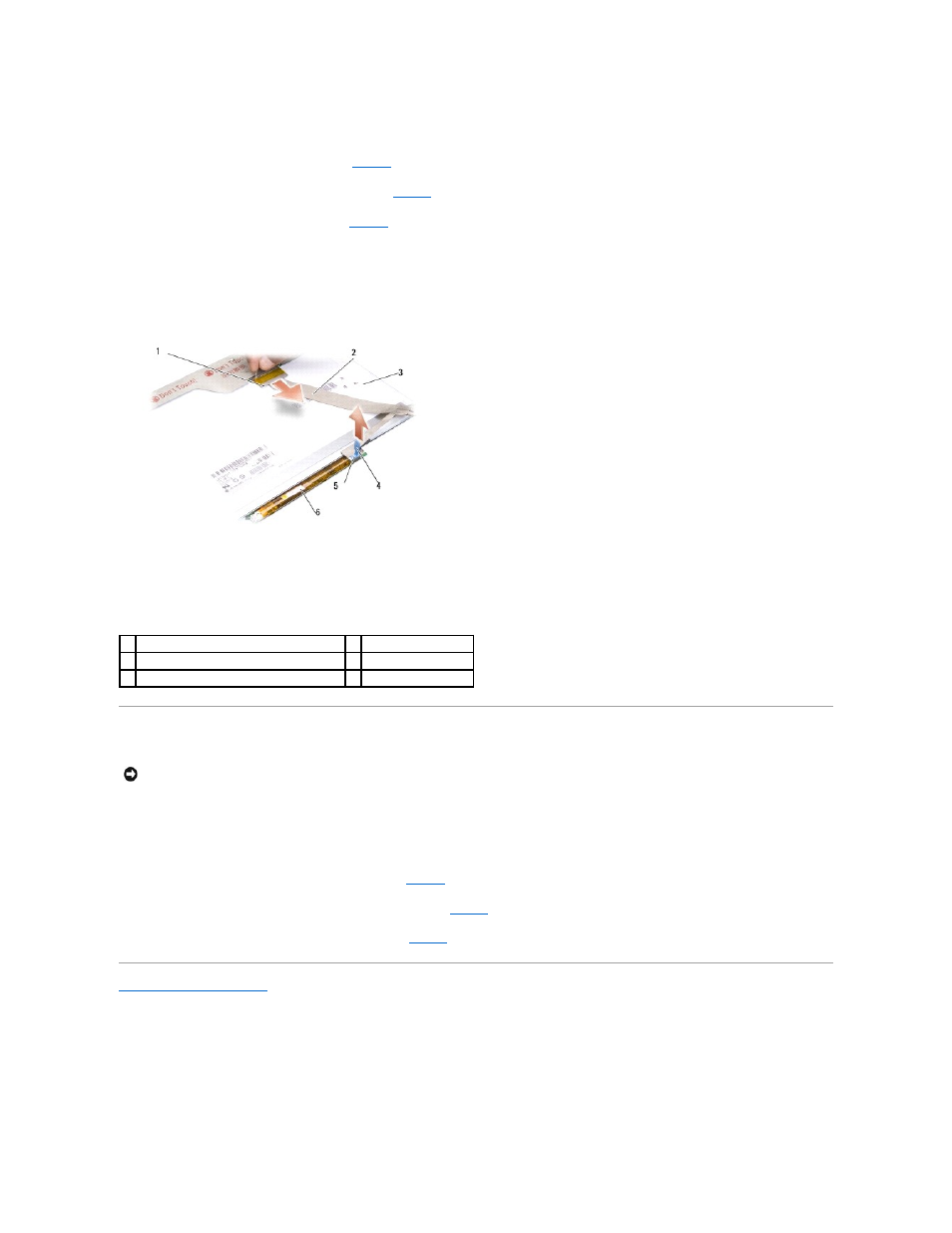

1 верхний разъем шлейфа
2 шлейф
3 тыльная сторона панели дисплея
4 язычок
5 нижний разъем шлейфа
6 плата инвертора
ВНИМАНИЕ
.
Во избежание повреждения платы инвертора при замене шлейфа осторожно поддерживайте нижний край платы инвертора одним
пальцем
, когда будете устанавливать шлейф в гнездо. Не сгибайте плату инвертора.
