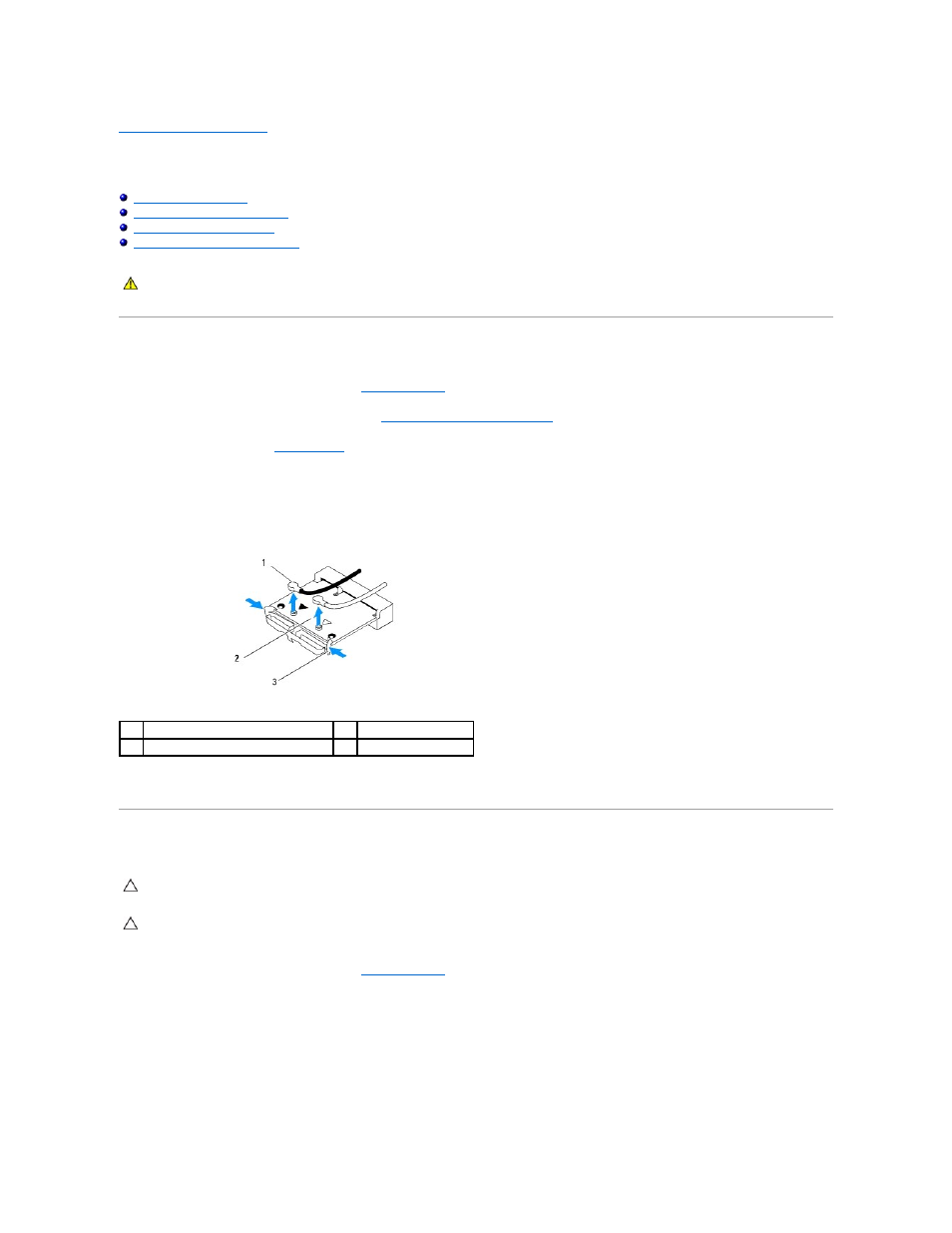

Платы
Руководство по обслуживанию компьютеров
Dell Studio One 19/1909
Установка радиочастотного модуля
Извлечение платы
WLAN
1.
Следуйте инструкциям
, описанным в разделе
Перед установкой
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите экран
(см. раздел
Снятие экрана
).
4.
Отсоедините от платы
WLAN антенные кабели.
5.
Извлеките плату
WLAN, отжав зажимы, расположенные с обеих сторон платы.
6.
Приподнимите плату и извлеките ее из разъема на системной плате
.
Обратная установка платы
WLAN
1.
Следуйте инструкциям
, описанным в разделе
Перед установкой
.
2.
Подсоедините соответствующие антенные кабели к устанавливаемой плате
WLAN. На плате WLAN нанесена маркировка в виде двух
треугольников
(черного и белого цветов):
l
Подсоедините черный кабель к разъему
, помеченному черным треугольником.
l
Подсоедините белый кабель к разъему
, помеченному белым треугольником.
3.
Совместите выемку на плате
WLAN с выступом в гнезде разъема.
4.
Вставьте плату
WLAN под углом 45° в разъем системной платы.
ВНИМАНИЕ
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Для получения дополнительной информации о передовом опыте в технике безопасности см. главную
страницу о соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.
1
антенные кабели
(2)
2
плата
WLAN
3
зажимы
(2)
ОСТОРОЖНО
!
Разъемы сконструированы так
, чтобы обеспечить правильность установки. Применение чрезмерной силы может привести к
повреждению разъемов
.
ОСТОРОЖНО
!
Во избежание повреждения платы
WLAN убедитесь в отсутствии кабелей под платой. Не забудьте отсоединить антенные
кабели с нижней стороны платы
.
