9.
Приподнимите процессор
, извлеките его из гнезда и отложите в безопасное место.
Извлечение и установка процессора
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Оставьте рычажок фиксатора в верхнем положении
, чтобы гнездо было готово для установки нового процессора.
3.
Распакуйте новый процессор
.
4.
Если рычаг фиксатора на гнезде не в верхнем положении
, поднимите его.
5.
Совместите переднюю и заднюю направляющие прорези на процессоре с передней и задней направляющими прорезями гнезда
.
6.
Совместите контакты «
1» на процессоре и на разъеме.
7.
Аккуратно вставьте процессор в гнездо и убедитесь
, что он расположен правильно.
8.
Когда процессор полностью установится в гнездо
, закройте крышку процессора.
Убедитесь в том
, что выступ на крышке процессора расположен под центральной защелкой крышки на гнезде.
9.
Переведите рычажок фиксатора гнезда назад к гнезду и зафиксируйте его на месте
, чтобы закрепить процессор.
10.
Удалите термопасту с нижней части радиатора
.
ОСТОРОЖНО
!
Для обеспечения заземления прикоснитесь к неокрашенной металлической поверхности или к стойке компьютера
.

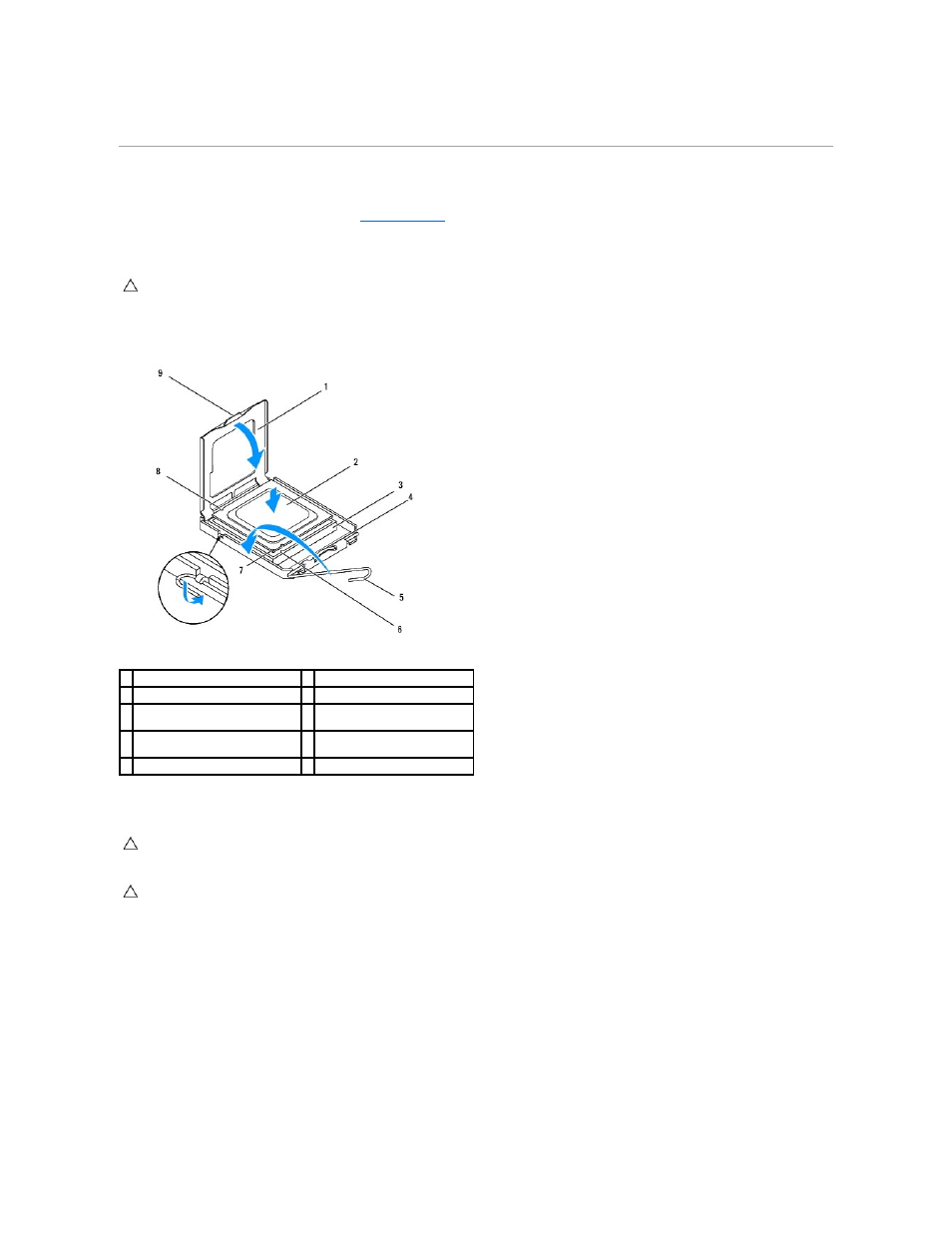

1 крышка процессора
2 процессор
3 гнездо процессора
4 центральная защелка крышки
5 рычажок фиксатора
6 передняя направляющая
прорезь
7 указатель контакта «1»
процессора
8 Задняя направляющая прорезь
9 выступ
ОСТОРОЖНО
!
Контакты гнезда являются хрупкими
. Во избежание повреждения контактов правильно совместите микропроцессор с
гнездом и не прикладывайте к процессору особых усилий во время его установки
. Будьте осторожны, чтобы не коснуться контактов
системной платы и не погнуть их
.
ОСТОРОЖНО
!
Необходимо правильно разместить процессор в разъеме
, чтобы не повредить его.
