Опорная скоба
Руководство по обслуживанию компьютеров
Dell Studio One 19/1909
Снятие опорной скобы
1.
Следуйте инструкциям
, описанным в разделе
Перед установкой
.
2.
Извлеките жесткий диск
(см. раздел
Извлечение жесткого диска
).
3.
Извлеките блок питания
(см. раздел
Снятие блока питания
).
4.
Извлеките оптический дисковод
(см. раздел
Извлечение оптического дисковода
).
5.
Снимите боковую панель ввода
-вывода (см. раздел
Снятие боковой панели ввода
-вывода
).
6.
Извлеките инвертор
(см. раздел
Снятие инвертора
).
7.
Извлеките системную плату
(см. раздел
Извлечение системной платы
).
8.

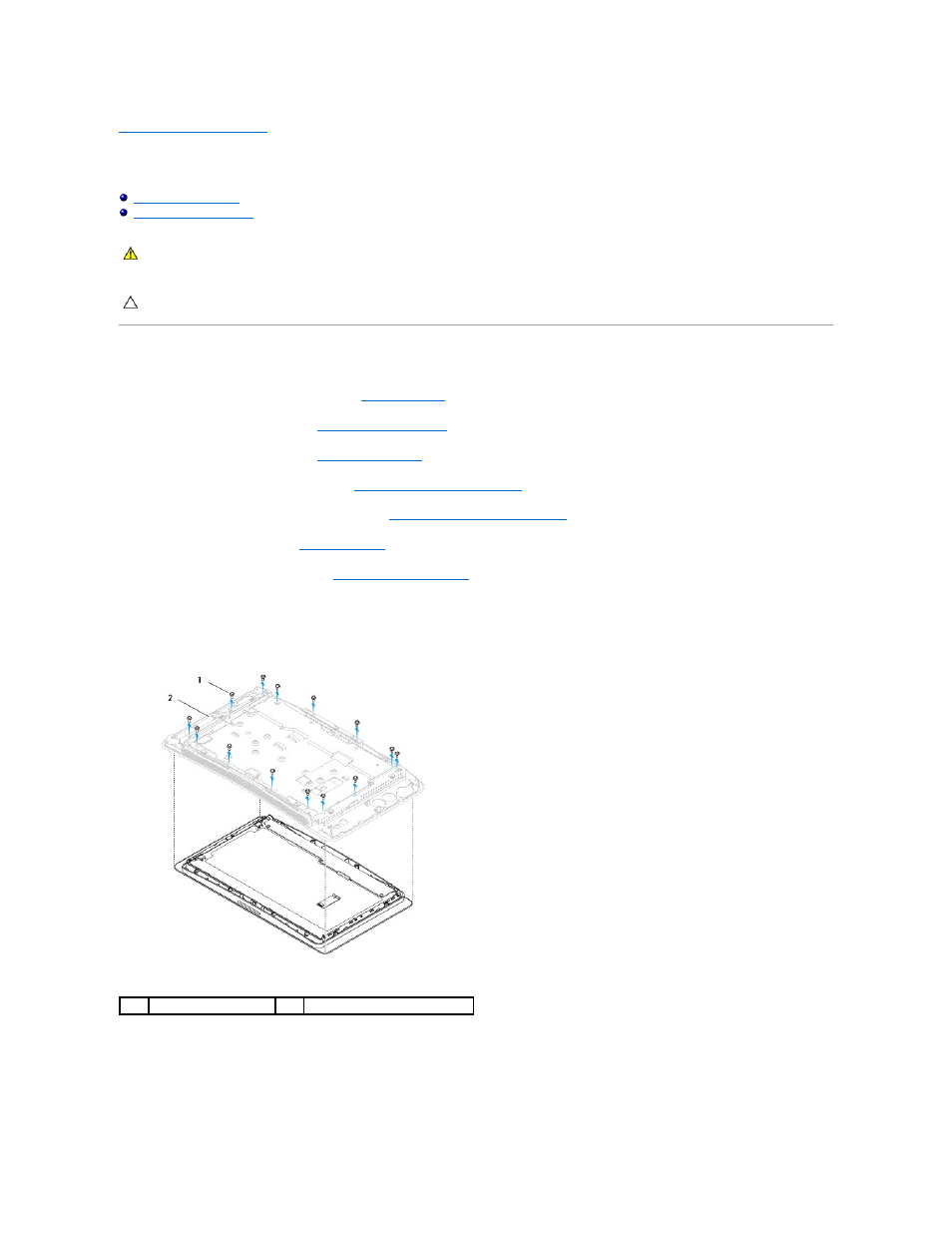

Открутите четырнадцать винтов
, крепящих опорную скобу к ЖК- панели.
9.
Отсоедините от ЖК
-панели следующие кабели:
l
кабель
LVDS от разъема LVDS;
l
кабель сенсорной панели от разъема сенсорной панели
;
l
кабель сенсорной панели от модуля сенсорной панели
ВНИМАНИЕ
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Для получения дополнительной информации о передовом опыте в технике безопасности см. главную
страницу о соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.
ОСТОРОЖНО
!
Во избежание электростатического разряда следует заземлиться
, используя шину заземления или периодически
прикасаясь к неокрашенной металлической поверхности корпуса компьютера
(например, к стойке компьютера).
1
винты
(14)
2
опорная скоба
