Блок вентилятора и радиатора процессора
Руководство по обслуживанию компьютеров
Dell Studio One 19/1909
Замена каркаса вентилятора процессора
Извлечение радиатора
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите экран
(см. раздел
Снятие экрана
).
4.
Снимите стойку
(см. раздел
Снятие стойки
).
5.
Снимите заднюю панель ввода
-вывода (см. раздел
Снятие задней панели ввода
-вывода
).
6.
Открутите четыре невыпадающих винта
, крепящих блок радиатора к системной плате.
7.
Открутите винт
, крепящий блок радиатора к корпусу.
8.
Приподнимите блок радиатора и извлеките его из компьютера
.
ВНИМАНИЕ
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Для получения дополнительной информации о передовом опыте в технике безопасности см. главную
страницу о соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
!
Во время работы блок радиатора может сильно нагреваться
. Чтобы к нему можно было прикасаться, должно пройти
определенное время после выключения компьютера
.
ОСТОРОЖНО
!
Не выполняйте следующие шаги
, если вы не знакомы с процедурами снятия и установки аппаратных средств.
Неправильное выполнение этих шагов может привести к повреждению системной платы
. Сведения о техническом обслуживании см. в
Руководстве по установке
.
ОСТОРОЖНО
!
Для обеспечения максимального охлаждения процессора не касайтесь поверхностей теплообмена на радиаторе
процессора
. Кожный жир может снизить теплопроводность термопасты.

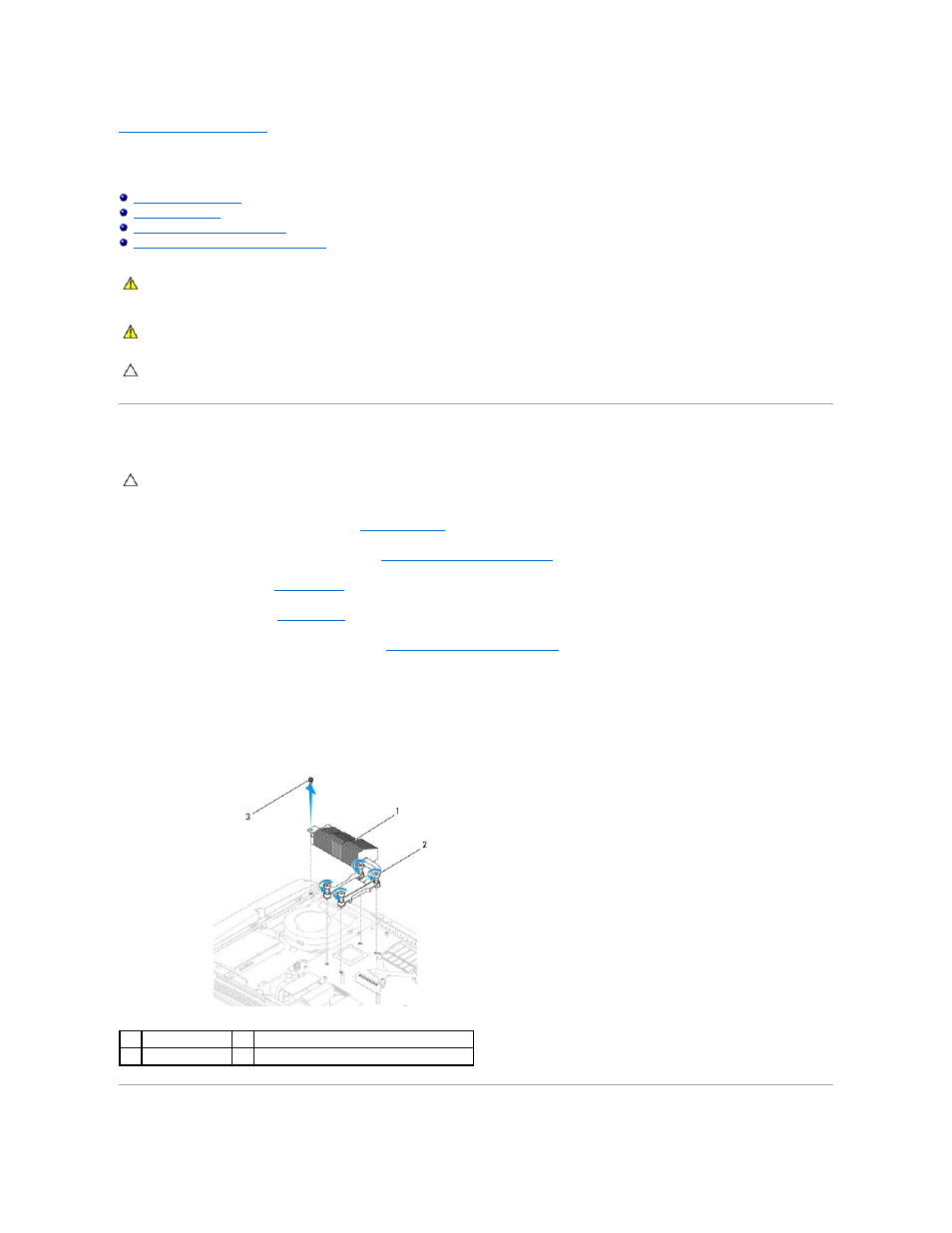

1
радиатор
2
невыпадающие винты
(4)
3
винт
