G: технические характеристики, G: general specification – Инструкция по эксплуатации Libec SWIFT JIB50
Страница 14
R
E
G: Технические характеристики

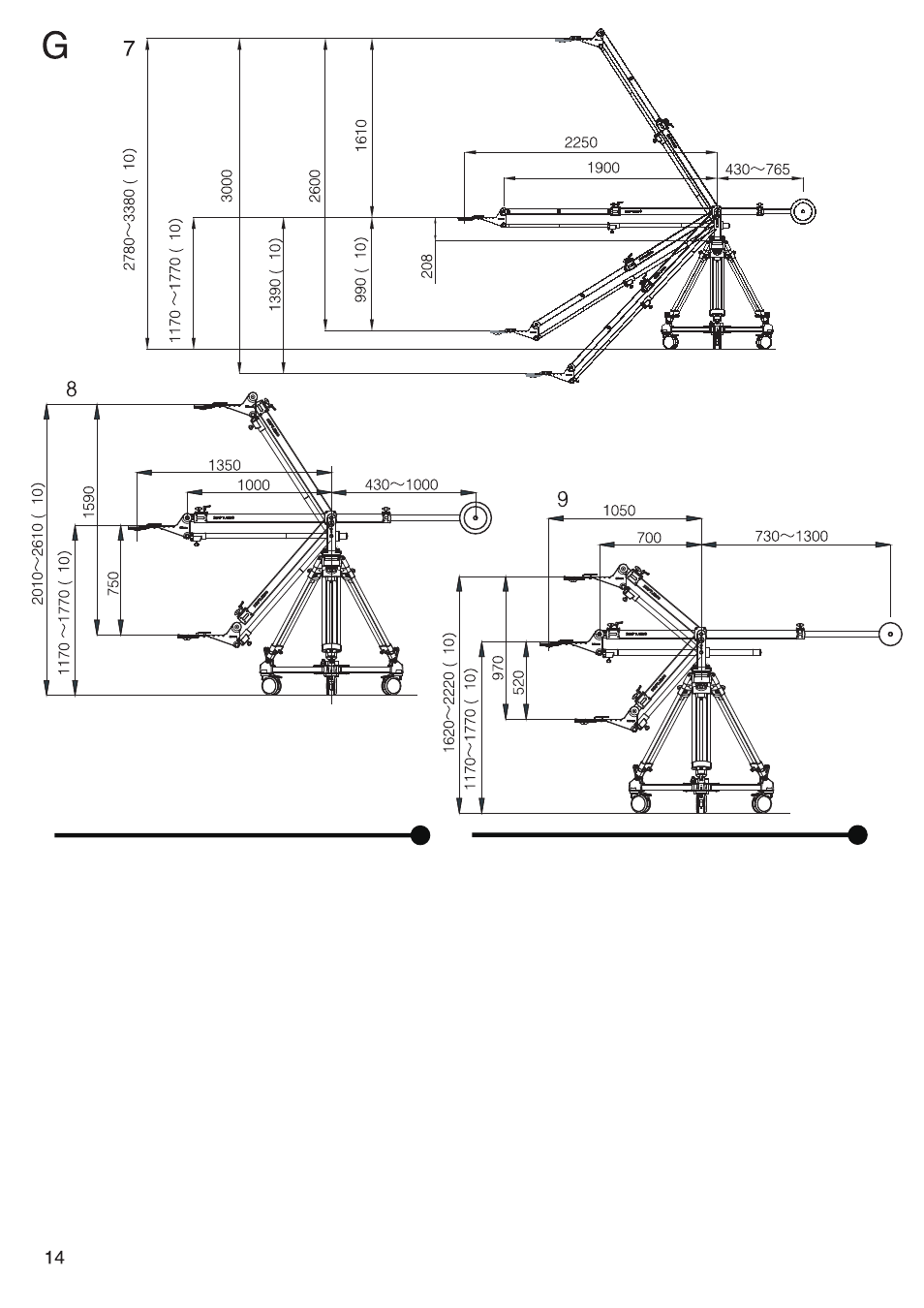

*7 Максимальная длина внутренней стрелы
*8 Минимальная длина внутренней стрелы
*9 Мин. длина внутренней стрелы (выдвинуть
основную стрелу в сторону задней части на 30 см)
*10 Размеры SWIFT JIB50
(SWIFT JIВ50 + T102B + DL-8B)
Максимально допустимая нагрузка
10 кг (Внутр. стрела полностью
выдвинута)
20 кг (Внутр. стрела полностью
задвинута)
Вес (противовес)
30 кг ( 5 кг x4 , 2,5 кг x4)
Ø шаровой опоры 100 мм / 75 мм (с прикрепленным
адаптером)
Штатив
Ø 100 мм
Размеры (Ш х В х Г)
в сложенном виде 167 х 356 х 1471 мм
Вес
16,4 кг
Аксессуары
Винтовая ручка противовеса x1
Адаптер 75 мм x2
Кейс для переноски x1
Вес для точной настройки (1 кг) x1
Шестигранный ключ x1
Руководство по эксплуатации x1
G: General specification
*7 Inner arm maximum length
*8 Inner arm minimum length
*9 Inner arm minimum length (slide back main arm
30cm/12")
*10 SWIFT JIB50 KIT dimension
(SWIFT JIВ50 + T102B + DL-8B)
Maximum load capacity
10kg/ 22lb (Inner arm fully extended)
~20kg/ 44lb (Inner arm fully retracted)
Weight plate
30kg /66lb ( 5kg/11lb x4 , 2.5kg/5.5lb x4)
Bowl level diameter Ø 100mm / Ø 75mm (adapter attached)
Applicable tripod
Ø 100 mm
Folded size (W x H x L) 167mm/6.5" x 356mm/14.0" x 1471mm/57.9"
Weight
16.4kg/ 36.15 Ib
Accessories
Threaded weight shaft x1
Weight fixing nut x2
75mm adapter x1
Carrying case x1
Fine tuning weight (1kg/2.2lb) x1
Hex key wrench x1
Operation Manual x1
*
*
*
*
*
*
*
*
*
*
*
