E Разборка
Пожалуйста, придерживайте кран во время
разборки.
E-1 Снимите с крана-стрелы противовес и
винтовую ручку противовеса
Головная часть стрелы перевесит, когда вы снимите
противовес. Когда Вы будете снимать противовес,
придерживайте винтовую ручку противовеса.
E-2 Снимите камеру и голову

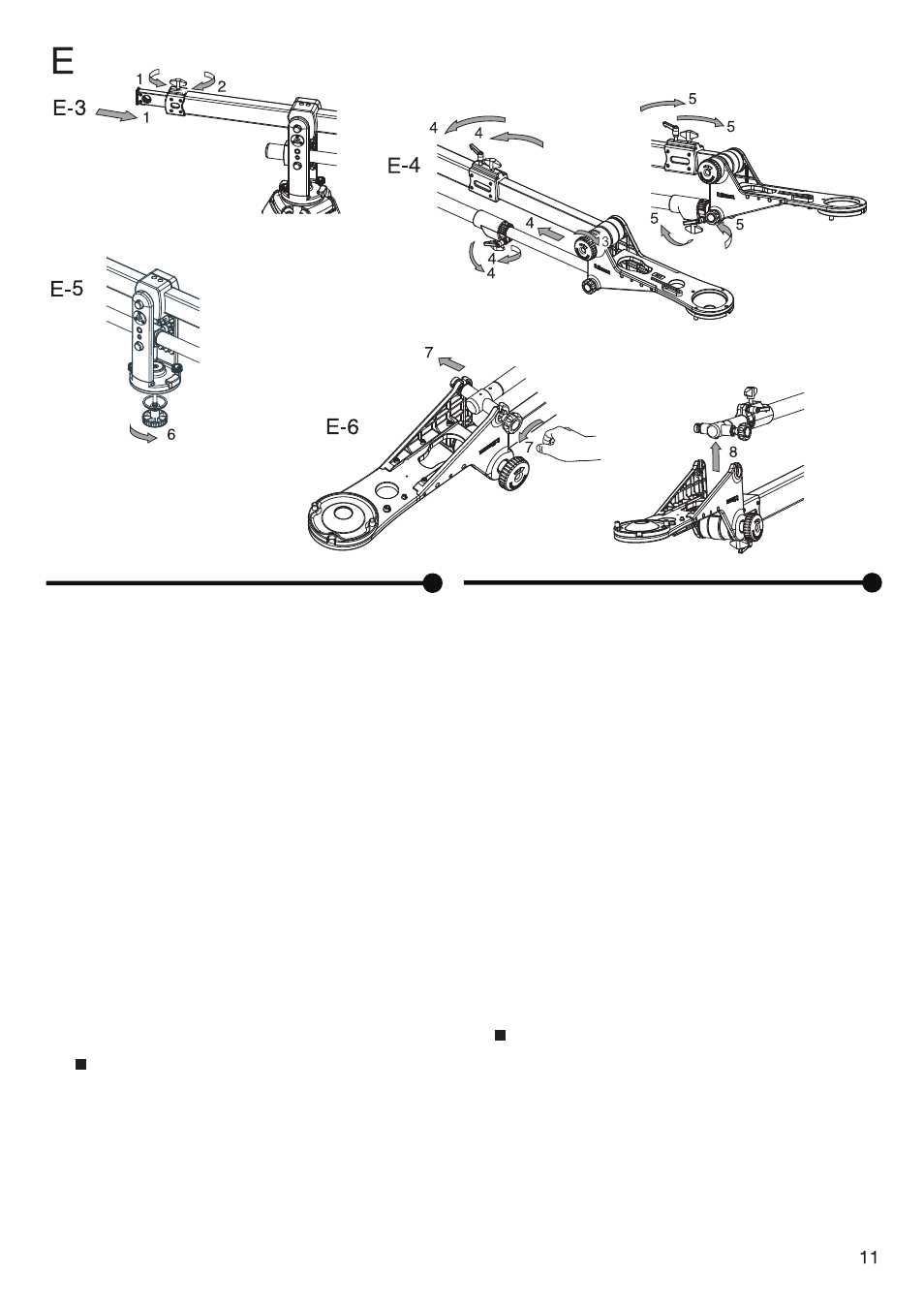

Е-3 Сложите стрелу противовеса
1
Ослабьте фиксатор стрелы противовеса, затем
полностью сложите стрелу противовеса.
2
Затем снова крепко затяните фиксатор.
E-4 Сложите основную стрелу
3
Затяните фиксатор узла трения стрелы.
4
Ослабьте фиксатор внутренней стрелы А и В,
внутреннюю опорную стрелу и рычаг блока безопасности.
Затем сложите основную и опорную стрелы.
5
Затяните фиксатор внутренней стрелы А и В, фиксатор
внутренней опорной стрелы и рычаг блока безопасности
для того, чтобы избежать ослабления сложенных стрел.
Е-5 Снимите кран-стрелу со штатива
6
Снимите со штатива шаровую опору, затем закрепите ее
крепежными болтами.
Е-6 Сложите кран-стрелу
Для того, чтобы Вам было проще работать, поверните
кран опорной стрелой кверху.
7
Ослабьте и нажмите на фиксатор соединителя.
Соединитель головы поднимется с другой стороны.
Соблюдая баланс правой и левой сторон, продолжайте
ослаблять фиксатор соединителя до тех пор, пока
соединительная голова не начнет выступать.
8
Поднимите из U-образной выемки соединитель головы в
горизонтальном положении, затем снимите внутреннюю
опорную стрелу.
E Disassembly
Please handle the jib arm with care during the procedure.
E-1 Remove the weight plate and the threaded weight
shaft from the jib arm
Once the weight plate is removed, the head side will be
weighted. Make sure to hold the threaded weight shaft while
removing the weight plate.
E-2 Remove the camera and the head
Е-3 Retract the counter arm
1
Loosen the counter arm lock, fully retract the counter arm.
2
Then tighten again the arm lock firmly.
E-4 Retract the main arm
3
Tighten the boom friction knob.
4
Loosen the inner arm lock A and B, inner support arm lock,
and the safety lock lever. After they are all loosened, retract
the main and support arms.
5
Lightly tighten the inner arm lock A and B, inner support arm
lock, and the safety lock lever to prevent the retracted arms
from getting loose.
Е-5 Remove the jib arm from the tripod
6
Remove the bowl clamp from the tripod, and fit it back to the
fixing bolt.
Е-6 Fold the jib arm
To work easier, turn over the jib arm so that the support arm
comes top as shown above.
7
Loosen and push the joint shaft knob. The joint shaft head on
the other side comes out. Keep the balance of right and left
sides, and continue to loosen the joint shaft knob until the joint
shaft head protrudes from the side plate.
8
Lift up the joint shaft horizontally from the U-shaped groove,
and remove the inner support arm from the side plate.
