Примечание:
Замки
цилиндров
опорных
колес
предназначены
для
использования
во
время
технического обслуживания, а не хранения или
перевозки. Как правило, они не установлены и не
требуют снятия.
См. Рис. 19
6. Выдвиньте штоки подъемных цилиндров для того,
чтобы:
6а. Разложить опорные колеса боковых секций,
6б. Приподнять раму орудия. Удерживайте рычаг
гидросистемы для подачи масла в цилиндры в
течение
еще
нескольких
секунд
после
раскладывания колес.
Раскладывание: Поднимите орудие
Перед раскладыванием орудия его необходимо поднять, иначе
возможно повреждение высевающих секций.
Примечание
7. Разложите боковые секции, выдвинув штоки
цилиндров складывания.
Примечание: Одна из секций может разложиться немного
быстрее, чем другая. Это нормально.
См. Рис. 20
Удерживайте рычаг гидросистемы для подачи масла в
цилиндры в течение еще нескольких секунд после того,
как опорные колеса коснутся земли, чтобы убедиться, что
запорный цилиндр центральной секции включился и
освободил
стопор
складывания.
Переключите
гидроконтур в плавающий или нейтральный режим.
Раскладывание: Разложите боковые секции
См. Рис. 17 на стр. 31
8. Установите рукоять отсечного клапана параллельно
корпусу клапана.
Раскладывание: Включите вентилятор

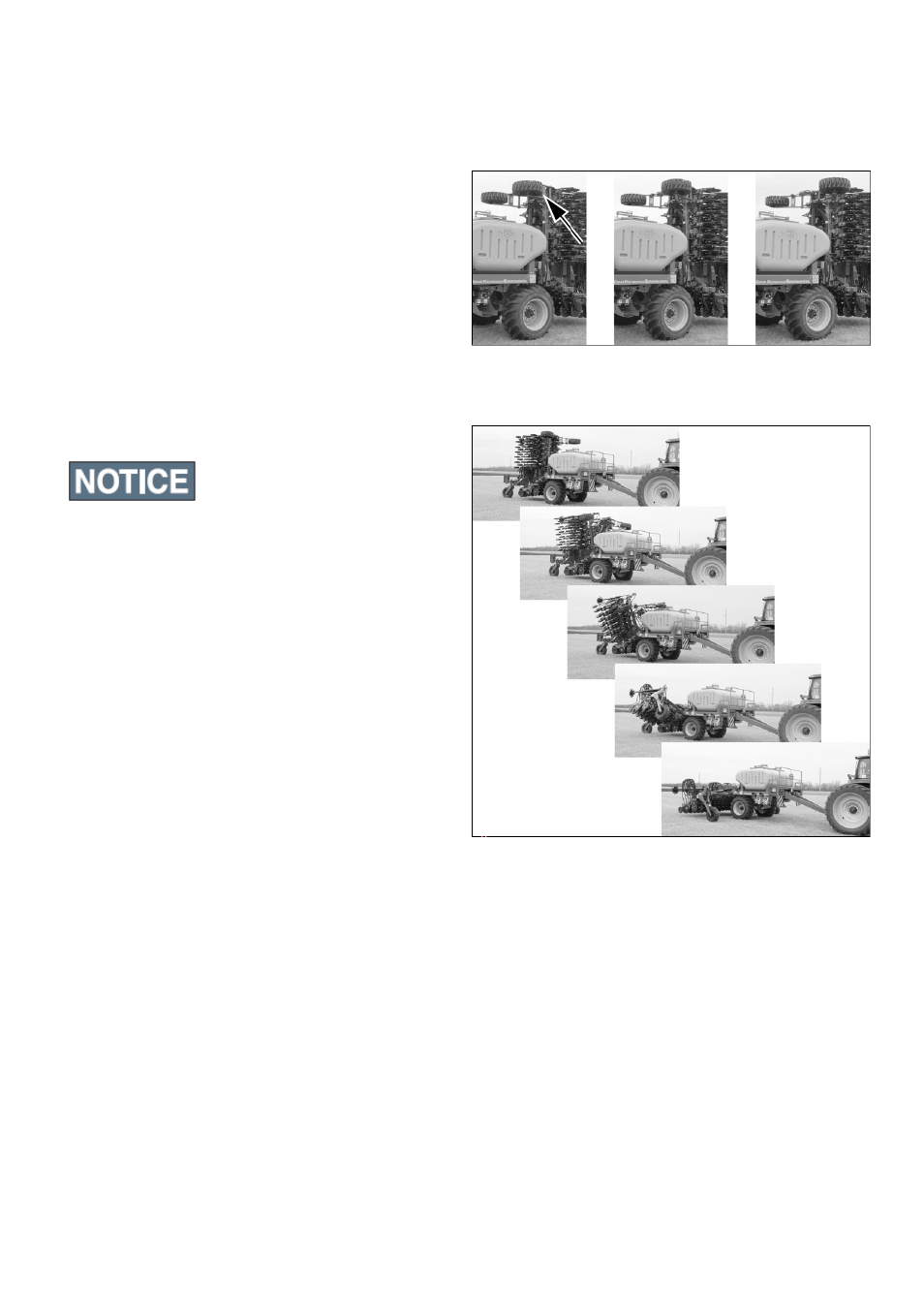

Рис. 19
Разложите опорные колеса
Рис. 20
Раскладывание боковых секций
