Страница 129
См. Рис. 119
27. Снимите пять гаек (1) и стопорных шайб (2) за
пыльником.
28. Оттяните опорный щит (3) от шпинделя и пыльника
(4) достаточно, чтобы получить доступ к гайкам (5)
болтов крепления тормозных колодок (6).
Примечание:
Если
Вы
не
хотите
открывать
гидравлическую тормозную систему, снимите болты
крепления колесного цилиндра. Это позволит
полностью снять опорный щит.
29. Снимите шплинты (7) и корончатые гайки (5).
30. Снимите пружинные шайбы (8).
Запомните ориентацию шайб. Их нужно будет
установить в том же соотношении, в каком они
стояли, чтобы обеспечить необходимую прижимную
силу пружин.
31. Снимите большую шайбу (9).
32. Снимите болты (6) и тормозные колодки (s).
33. Осмотрите колодки. Убедитесь, что их поверхность
ровная и стоит под нужным углом. Осмотрите
сварные швы на предмет наличия трещин.
Осмотрите рабочие отверстия на предмет износа.
Если имеются какие-либо повреждения, замените
тормозные колодки.
34. Замените колодки, если на них имеются следы
масла.
35. Если вследствие нормального износа заменяется
одна из колодок, рекомендуется произвести замену и
остальных колодок.

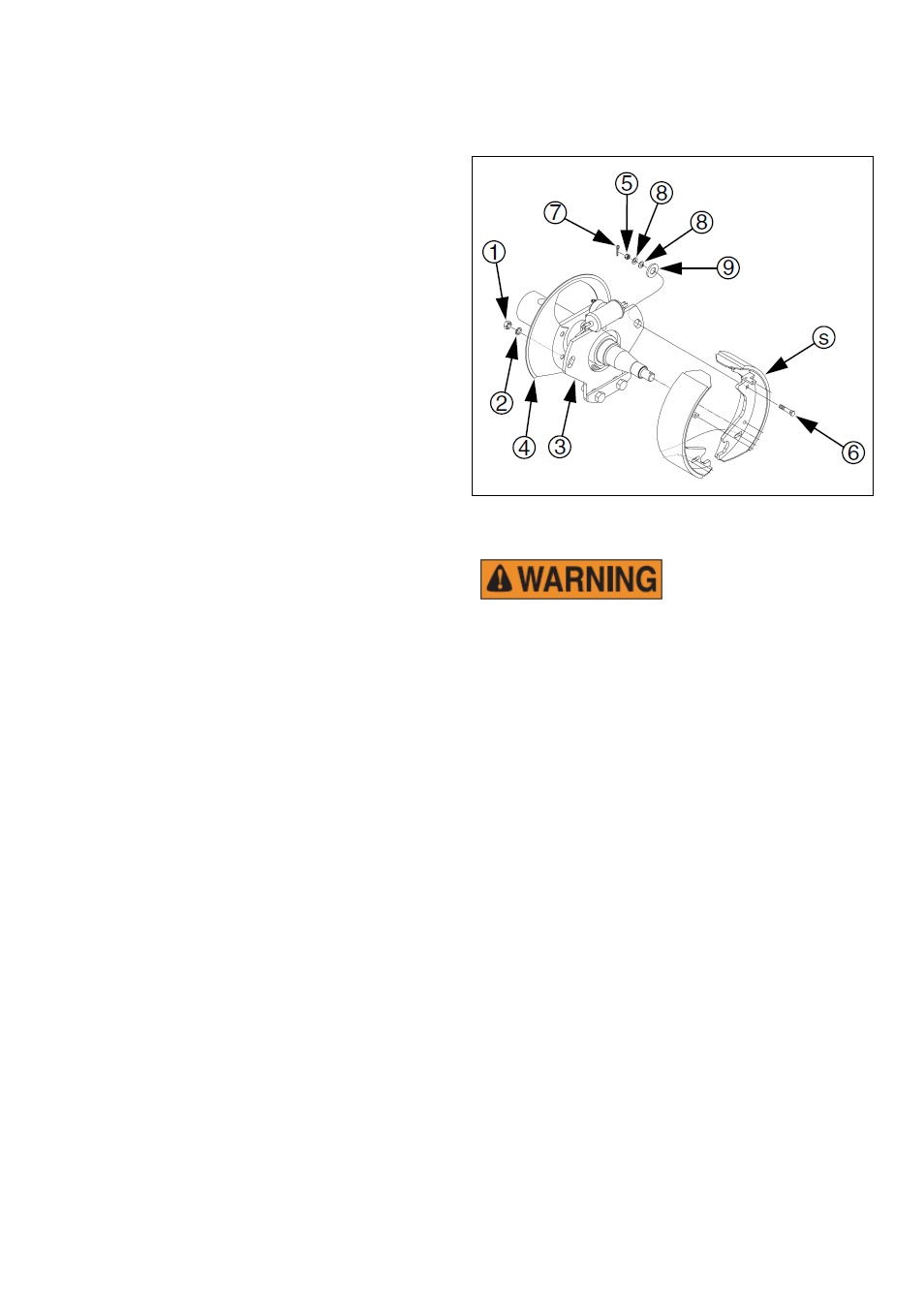

Рис. 119
Демонтаж тормозных колодок
Всегда заменяйте колодки попарно – обе колодки барабана.
Замена только одной колодки из двух приведет к снижению
тормозного усилия, что может стать причиной дорожного
происшествия и гибели оператора.
ОСТОРОЖНО
Примечание:
Тормозные
колодки
не
подлежат
реставрации. Заменяйте их полностью и попарно.
125
