См. Рис. 96 и Рис. 97
Реле отключения высева (1) предназначено для
отключения подачи семян при поднимании орудия. Для
этого электродвигатель приподнимает рычаг приводного
колеса. Для настройки высоты срабатывания реле,
найдите
его на правом параллельном рычаге
центральной секции,
Настройка реле отключения высева
Следите, чтобы Ваши конечности не находились под
секциями орудия во время настройки реле.
ВНИМАНИЕ
Для того, чтобы добраться до реле, необходимо
разложите боковые секции, чтобы не сработал замок
центральной секции. Опустите сошники на ту высоту, на
которой
должен начаться высев (обычно,
непосредственно над уровнем земли). Отключите
двигатель трактора и достаньте ключ из замка зажигания.
С помощью домкратов или блоков зафиксируйте
подрамник центральной секции на выбранной высоте.
Ослабьте винты крепления реле (2). Отрегулируйте его
угол так, чтобы рычажок (3) был параллелен земле.
Ослабьте болты кронштейна (4) и передвиньте реле (1)
вверх или вниз, так, чтобы рычажок (3) находился как раз
за точкой срабатывания реле (рычажок отклонен вниз).
Примечание: Реле отключения высева имеет 3 провода
(черный, красный и зеленый). Необходимо правильно
подключить их к удлинительному кабелю реле.
Черный провод должен быть подсоединен к черной
жиле, а зеленый провод– к красной жиле кабеля.

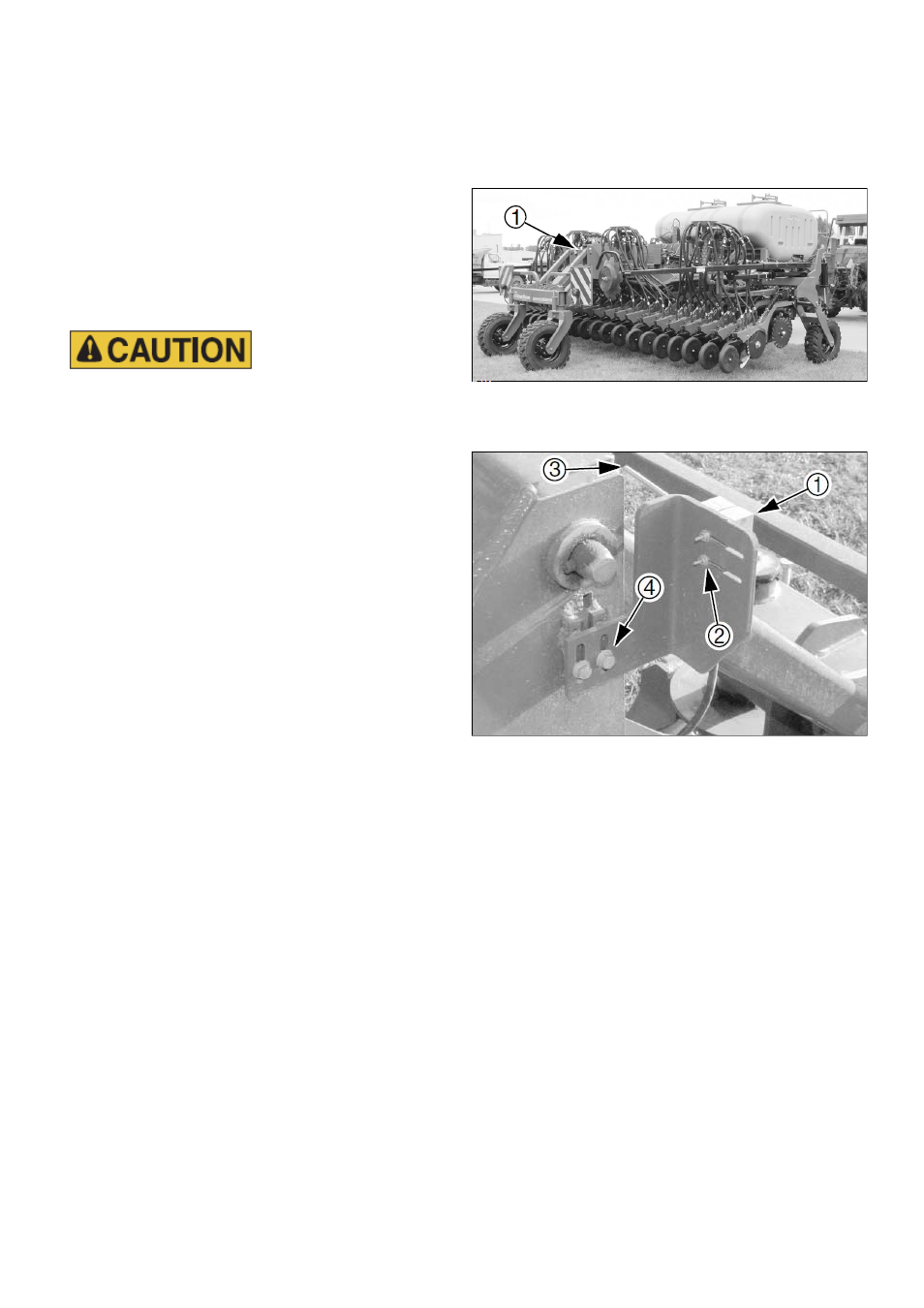

Рис. 96
Расположение реле отключения высева
Рис. 97
Регулировка реле отключения высева
112
