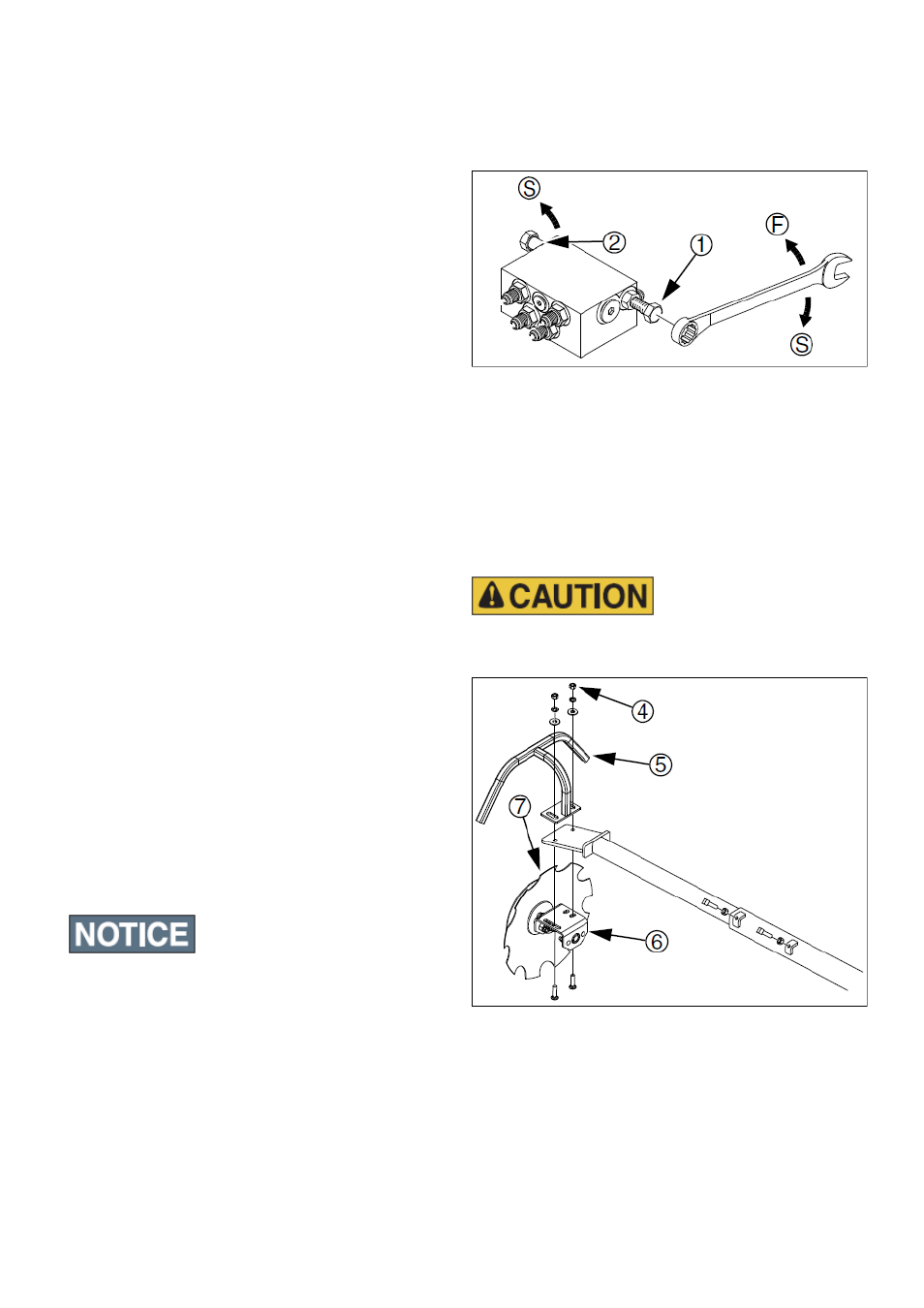

Настройка диска маркера
Диск маркера имеет 3 типа регулировки:
См. Рис. 87
1. Ослабьте гайки (4) крепления ограждения (5) и
кронштейна (6). Измените угол диска, сдвигая
кронштейн (на нем имеются прорези). Установите
ограждение на уровне кромки диска. Затяните гайки.
Проверьте вылет маркера.
2. Для еще большего изменения угла диска маркера,
сбоку кронштейна имеются еще узки прорези.
Ослабьте гайки болтов. Извлеките болт со стороны, в
которой 2 отверстия. Установите его в другое
отверстие. Установите ограждение на уровне кромки
диска. Затяните гайки. Проверьте вылет маркера.
3. Также можно изменить ориентацию диска маркера
(7). Снимите гайки с внешней стороны оси.
Переверните диск. Закрепите его гайками.
ВНИМАНИЕ
Диски маркеров имеют острые края. Будьте осторожны при
работе с ними.
Скорость маркера
Один регулировочный винт отвечает за скорость
раскладывания маркера (1), а другой – за скорость
складывания (2). Их можно различить по меткам на
корпусе клапана. Винт с меткой “Raise” (поднимание)
отвечает за складывание. Винт с меткой “Lower”
(опускание) отвечает за раскладывание.
Поворачивайте регулировочные винты по часовой
стрелке (S) для того, чтобы уменьшить скорость
складывания / раскладывания, и против часовой стрелки
(F),
чтобы увеличить скорость складывания /
раскладывания.
Когда трактор работает на холостых оборотах,
отрегулируйте скорость работы маркера. Слишком
высокая скорость работы маркера может привести к его
повреждению.
После завершения регулировки затяните стопорные гайки
на регулировочных болтах. Рис. 86
Клапан последовательности
После осуществления любых изменений в конфигурации
маркера проверьте вылет маркера.
Примечание
Рис. 87
Настройка маркера
