См. Рис. 94
4. Отверните стопорные диски клапанов распределения
нагрузки (T), давления на сошники центральной
секции (С) и боковых секций (W).
5. Отрегулируйте давление с помощью регулировочных
рукоятей до значения 9,7 Бар (1400 psi).
Рекомендованное давление на сошники:
(c) Центральная секция: 4,8 – 14,5 Бар (700-2100 psi)
(w) Боковые секции:
5,5 – 15,2 Бар (800-2200 psi)
Примечание: Для увеличения давления вращайте
рукоятку по часовой стрелке, для снижения давления
– против часовой стрелки.
6. В некоторых условиях необходимо, чтобы давление
на сошники центральной секции было немного выше,
чем
на
сошники
боковых
секций,
чтобы
скомпенсировать уплотнение почвы в колее колес
трактора. Боковые секции при этом не должны
приподниматься над землей, поскольку это приведет
к неправильному высеву.
Настройка байпасного клапана
-
Гидравлическая система с закрытым центром и
определением нагрузки (LS) требует установки
байпасного клапана (B) для защиты гидросистемы
трактора. См. «Байпасный клапан и гидросистема LS
или PFC» на стр. 89.
-
Гидравлическая система с закрытым центром с
компенсацией под давлению и потоку (PFC) требует той
же настройки, что и система LS. См. «Байпасный
клапан и гидросистема LS или PFC» на стр. 89.
-
Гидравлическая система с закрытым центром с
компенсацией под давлению (PC) не требует установки
байпасного клапана. Перекройте байпасный клапан (B),
до упора завернув регулировочную рукоятку по часовой
стрелке.
-
Гидравлическая система с открытым центром (OC) не
совместима с орудием NTA907HD и NTA3007HD.
Выясните тип гидравлической системы Вашего трактора
и произведите соответствующую настройку.

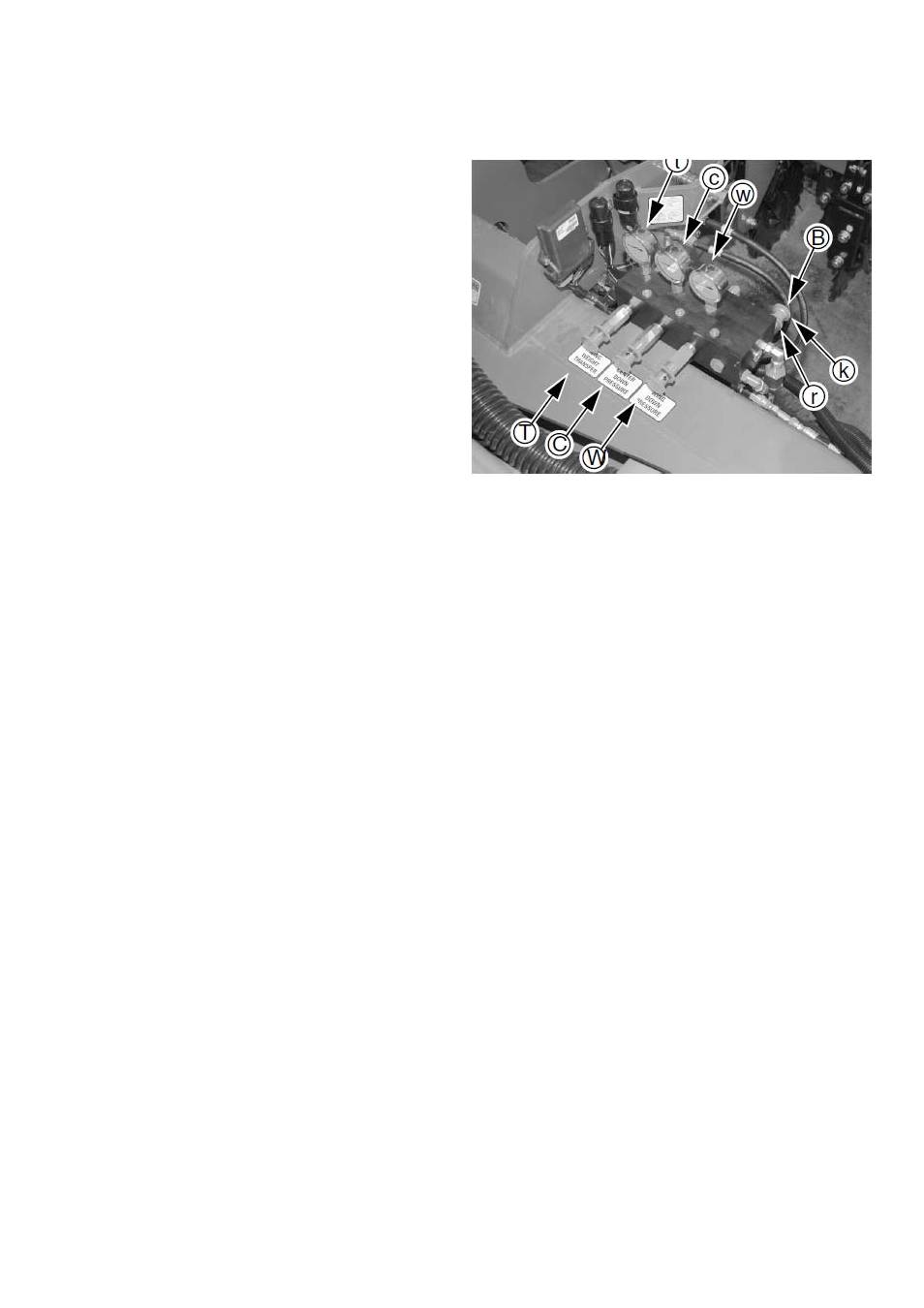

Рис. 94
Настройка давления на сошники
