13. После того, как боковые секции будут полностью
сложены, прекратите подачу масла в гидроцилиндры.
14. Отключите электромагнитный клапан контура
складывания, отключив контур складывания на КФМ..
Складывание орудия: наклон
Убедитесь, что складывание боковых секций завершено
(шаги 9-14 на стр. 37).
Осуществляйте наклон после складывания боковых секций и
до их закрепления на транспортных крюках.
Примечание
См. Рис. 39
15. Активируйте главный переключатель КФМ, затем
переместите выключатель контура Наклона в
положение ВКЛ.
16. Осуществите наклон боковых секций, выдвигая
штоки гидроцилиндров.
Складывание завершено: Работа гидроконтуров
Поднимание Вентилятор,
шнек
Складывание,
наклон, маркер
Транспортные
крюки
Нейтрален Нейтрален Нейтрален Нейтрален

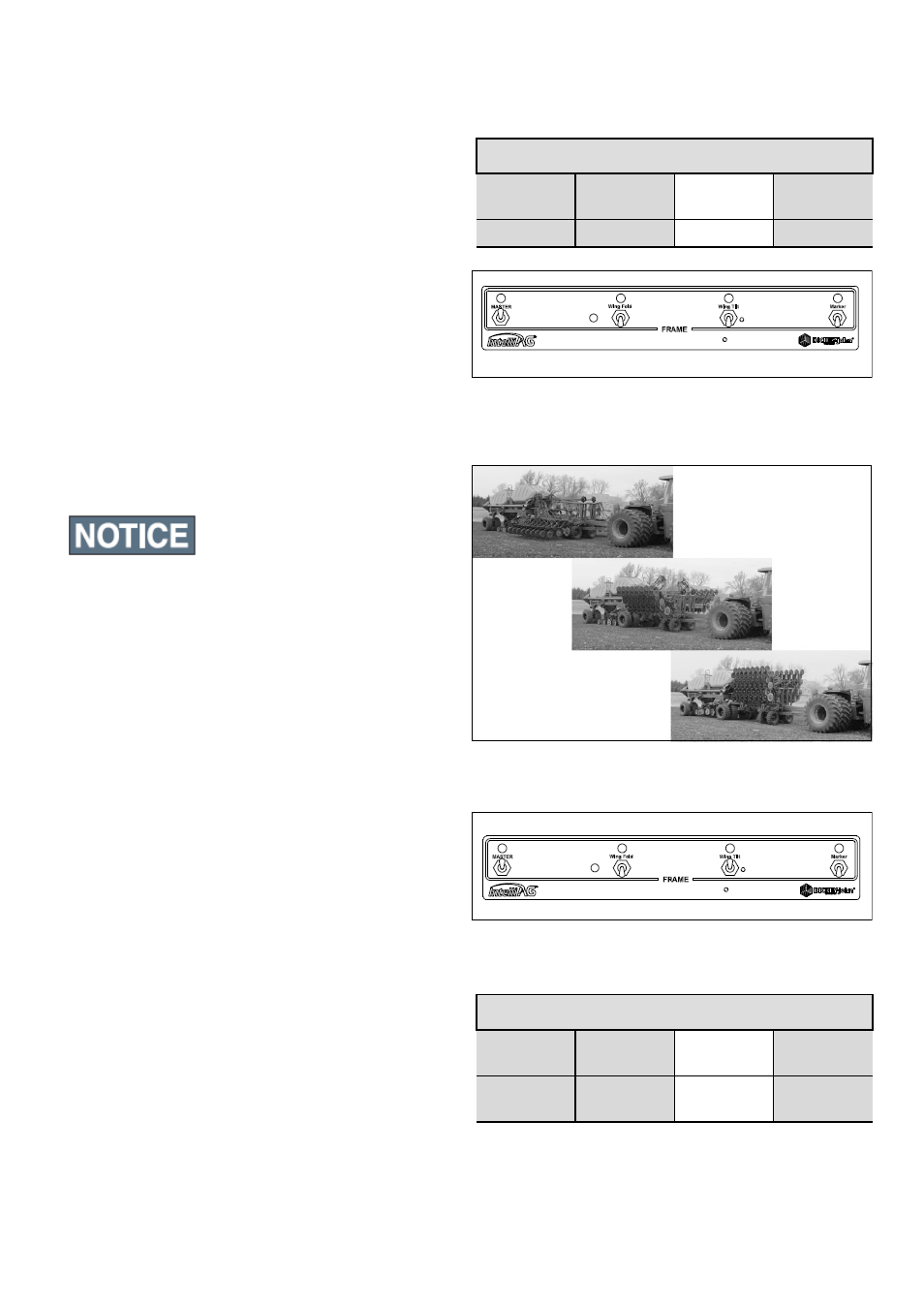

Рис. 37
Складывание секций завершено
Рис. 38
Наклон боковых секций
Рис. 39
Активация контура наклона боковых секций
Наклон: Работа гидроконтуров
Поднимание Вентилятор,
шнек
Складывание,
наклон, маркер
Транспортные
крюки
Нейтрален Нейтрален Выдвиньте
штоки
Нейтрален
38
