Подключение пневматической тормозной системы
См. Рис. 9
14. Откройте сливной кран (1) резервуара. Слейте воду
из бака. Закройте кран.
См. Рис. 10
15. .Осмотрите
разъемы шлангов перед их
подключением. Очистьте поверхность уплотнений
(2). Продуйте разъемы. Проверьте состояние панели.
16. Подключите шланги синего «тормозного»,
«сервисного» или «контрольного» контура. Эта линия
обеспечивает работу тормозной системы.
17. Подключите шланги красного контура «питания». Эта
линия обеспечивает давление в резервуаре орудия.
«Тормозная» линия управляет системой клапанов,
которые подают воздух к тормозному цилиндру
орудия.
ВНИМАНИЕ
Торможение. Не используйте однолинейную пневматическую
тормозную систему. Она неспособна создать необходимое
давление в резервуаре орудия. Данная модель требует
друхлинейной пневматической тормозной системы.
ВНИМАНИЕ
Угроза отката орудия. При расцеплении орудия и трактора,
сначала отключите красную (контрольную) линию. Это
активирует тормозную систему орудия.

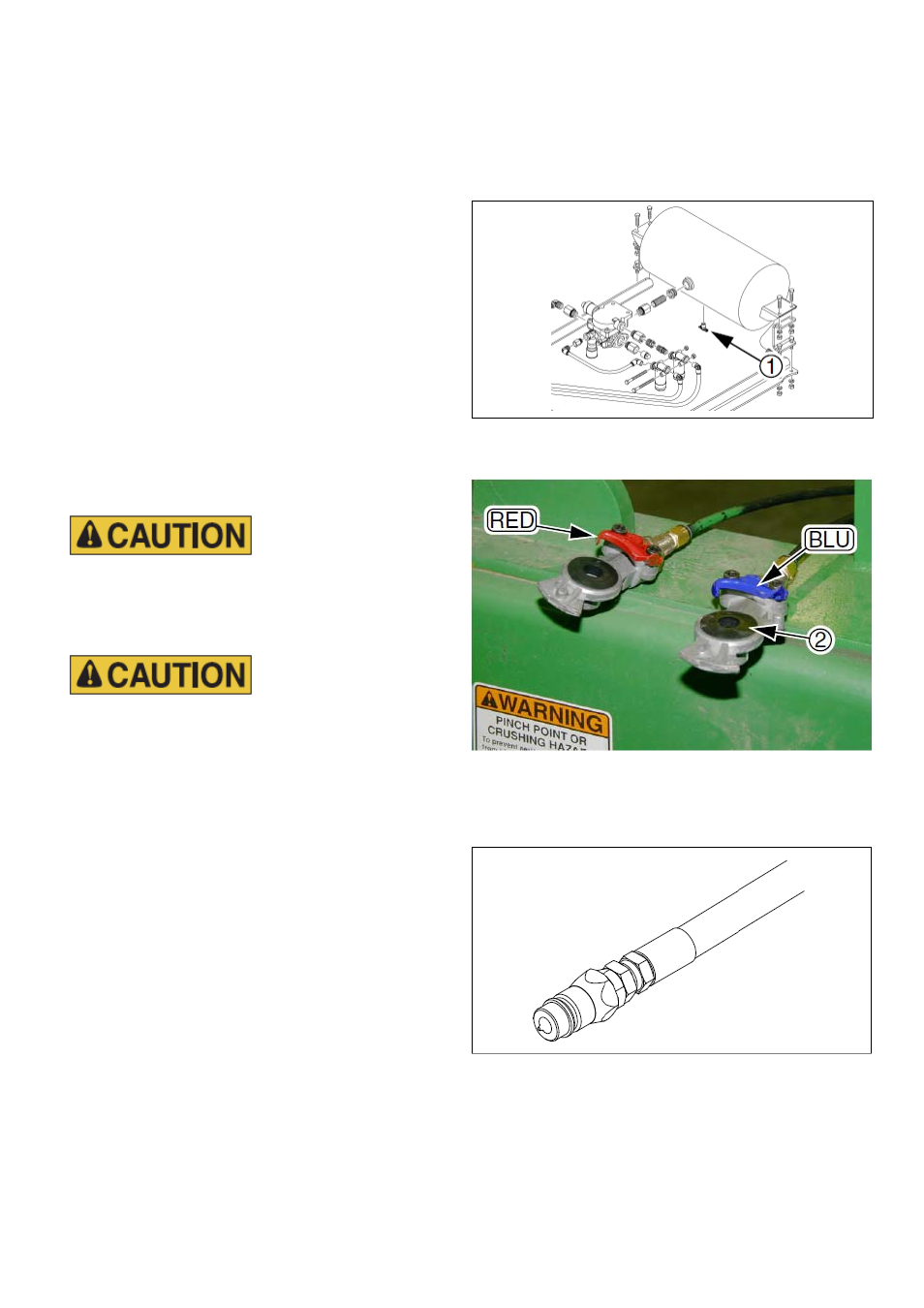

Рис. 9
Резервуар воздушной тормозной системы
Рис. 10
Коннекторы воздушной тормозной системы
Подключение гидравлической тормозной системы
См. Рис. 11
Подключите гидравлическую линию к «тормозному»
выходу трактора.
Рис. 11
Коннектор гидравлической тормозной системы
