Страница 132
Для нормальной эксплуатации орудия необходимо
произвести выравнивание боковых секций и настроить
высоту подрамников сошников.
Высота рамы постоянна и не требует настройки. Высота
рамы центральной секции определяется передними
транспортными колесами. Высота рам боковых секций
зависит от высоты центральной секции и от опорных
колес боковых секций.
Выравнивание орудия
1. Поместите орудие на поле. Разложите и опустите
орудие.
2. Отрегулируйте высоту сцепного устройства, как
описано в разделе «Высота и выравнивание» на стр.
22.
3. Опустите
сошники
и
начинайте
движение.
Остановите орудие. Не поднимайте сошники.
См. Рис. 145
4. Посмотрите вдоль задней поверхности рабочего
бруса. Измерьте расстояние (1) относительно
расстояния (2).
5. Если боковые секции стоят на одной линии с
центральной секцией, или отклонены вперед не
более, чем на 25 мм, в выравнивании боковых секций
нет необходимости.
См. Рис. 143
6. Ослабьте
контргайки
стопорных
болтов
раскладывания боковых секций (3) и полностью
закрутите стопорные болты (4).
См. Рис. 144
7. Ослабьте контргайку (5) бруса нужной боковой
секции и вращайте гайку винтовой стяжки (6) до тех
пор, пока не выровняете боковую секцию.
На один оборот гайки винтовой стяжки, положение
внешнего конца боковой секции изменяется на 6 мм.
Выравнивание боковых секций

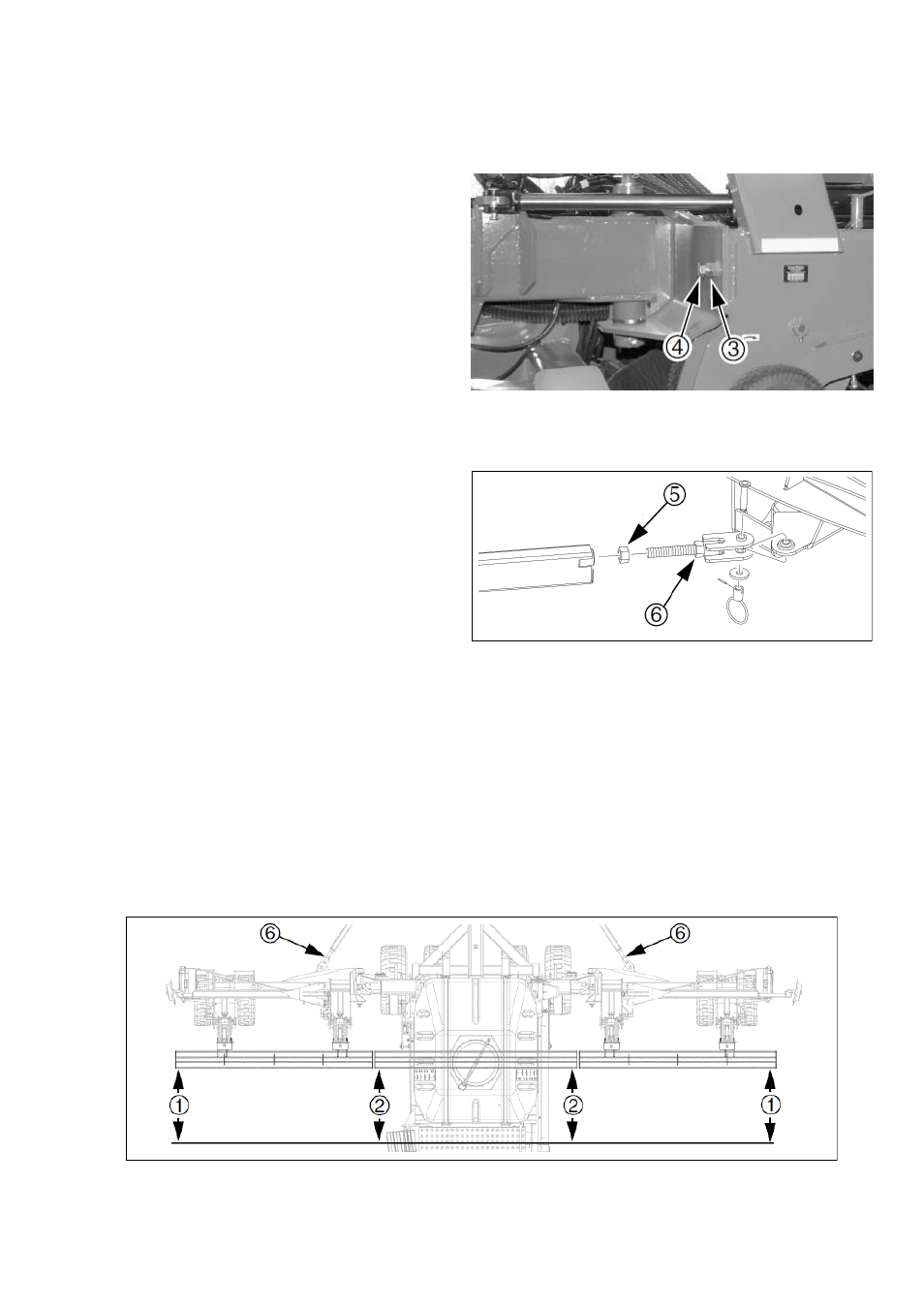

Рис. 143
Стопорный болт боковых секций
Рис. 144
Винтовая стяжка боковых секций
Рис. 145
Проверка выравнивания боковых секций
8. Снова выкрутите стопорные болты (4) так, чтобы они
касались боковых секций. Затяните контргайку (3).
Отрегулируйте вторую сторону.
128
