Типовой ряд KSE/F, KSE-C/F
Страница
22
9530-850-ru
Ревизия 12
TM 8782
Издание 03/2013

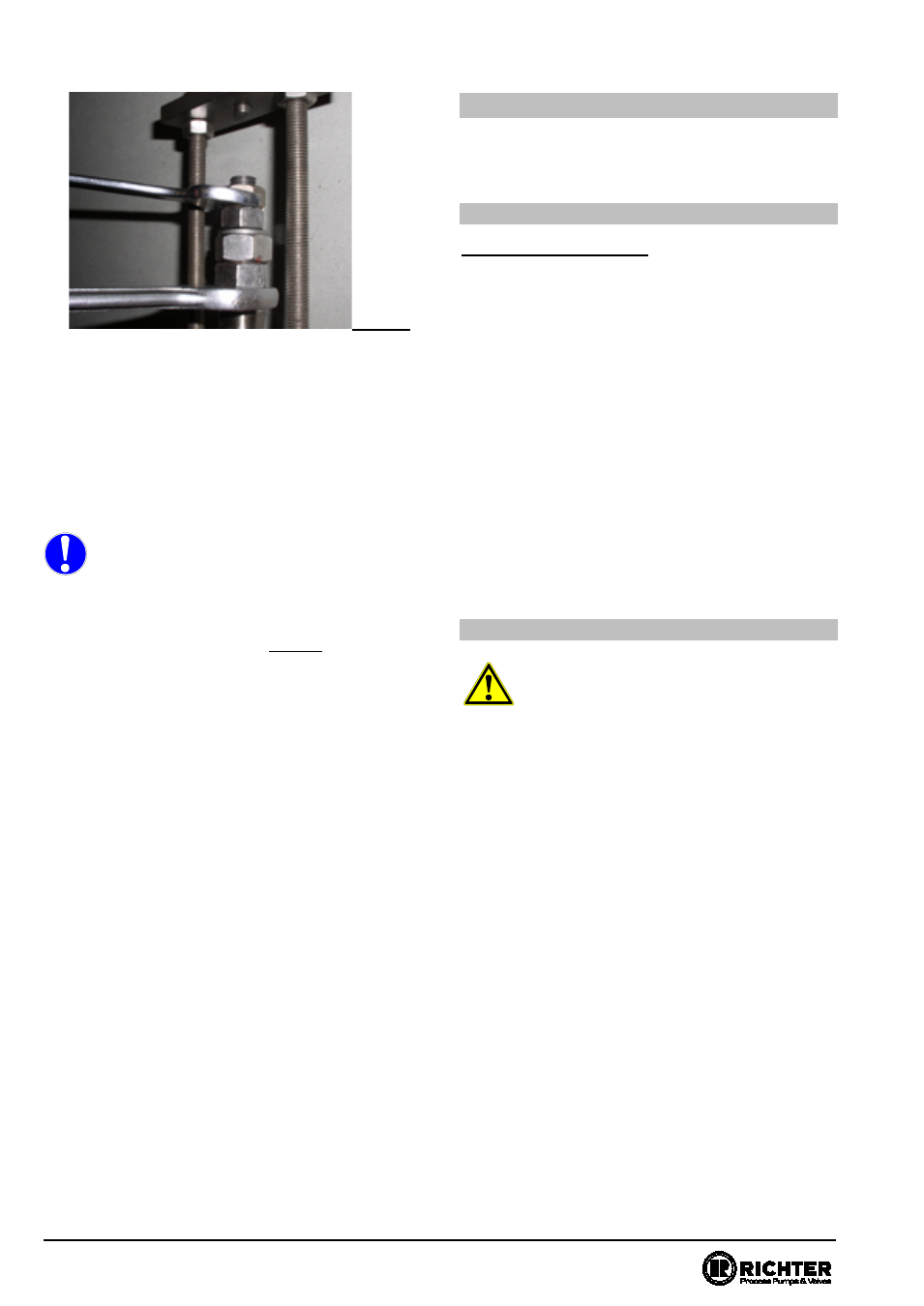

Рис. 26
Отвинтить контргайку и снять распорную
деталь.
Теперь клапан можно отрегулировать в
соответствии
с
заданным
давлением
срабатывания.
Гайку шпинделя 534 и шестигранную гайку с
зажимом 929/1 закрепить на конце шпинделя и
законтрить по отношению друг к другу.
Настроить
регулировочный
винт
538
соответствующим образом.
При завинчивании или отвинчивании
шестигранной гайки с зажимом 929/1 со
шпинделя 802 или во время настройки
регулировочного винта 538 удерживать шпиндель,
взявшись отверткой за контргайку, чтобы он не
перекрутился и чтобы не повредить сильфон 206
или стяжной штифт 939/1. См.
рис. 26.
9.9
Испытания
После сборки арматуры проверить ход клапана и
давление срабатывания.
9.9.1
Ход клапана
Проверка хода клапана:
Снять глухую гайку 927/1 (в случае KSE/F
100/150
запорный
винт
938/1
)
с
поднимающегося колпака 535 и определить
высоту шпинделя 802 до верхнего края
поднимающегося колпака 535.
Данное значение рассчитать как в закрытом,
также и в полностью открытом состоянии.
Перемещать подъемный рычаг 238 до тех пор,
пока не будет ощущаться механический упор
хода.
Для
измерения
можно
использовать
штангенциркуль
с
глубиномерным
приспособлением в соотв. с DIN 862.
В результате получаем ход клапана в виде
разницы между обоими размерами по высоте. Ход
клапана
должен
равняться как минимум
указанному в протоколе испытаний.
9.9.2
Испытательное давление
Данная
проверка
проводится
на
испытательном
стенде
при
использовании нейтральной среды, как
например, воздуха или воды. Манометры в
отношении их пригодности и точности должны
соответствовать
требованиям
действующих
внутригосударственных правил, в Германии:
VdTÜV, инструкция «Предохранительный клапан
100».
♦
Все испытания давлением проводятся в
соответствии с DIN EN 12266-1 или API 527.
♦
Рекомендуется провести тест на воздушные
пузырьки при помощи шланга (диаметром 5
мм), расположенного на 50 мм ниже
поверхности воды. На другом конце шланга
устанавливается
затычка
на
выходном
отверстии арматуры.
♦
Для проверки регулировочного избыточного
давления
следует
медленно
повышать
давление на входе в клапан, пока клапан не
начнет открываться.
♦
Для проверки давления начала закрытия
следует медленно понижать давление на входе
в клапан, пока клапан не станет газоплотным.
