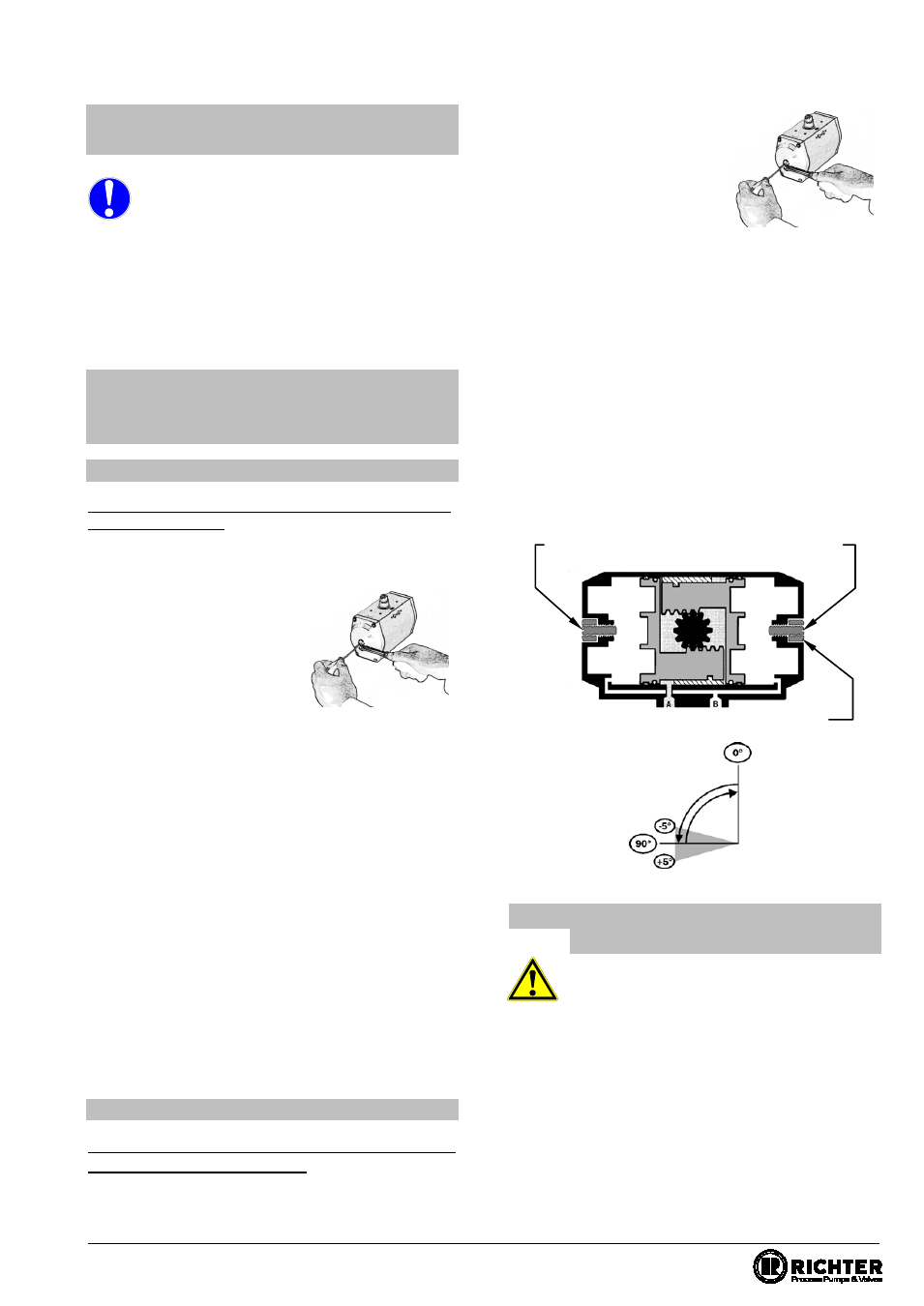

Типовой ряд RA

Стр.7


9590-850-ru

Ревизия 00

TM 8350

Издание 10/2011

4.3

Настройка конечных

положений

Никогда не регулировать установочные

винты против действия давления.

Убедиться в том, что сервопривод

перемещается

в

правильном

поворотном

направлении.
При использовании арматуры без защиты от

привода проследить за тем, чтобы максимальный

угол поворота сервопривода был отрегулирован

так, чтобы он не касался уплотнений арматуры,

так как это может привести к повреждению.

4.4

Настройка конечных

положений стандартных

приводов

4.4.1

Привод двойного действия

Регулировка внешнего ограничения хода привода

двойного действия

1.

Переместить поршни во включ. положение

путем нагружения давлением канала A.

2.

Ослабить контргайки

винтов для установки

конечного положения D1

и D2.

3.

Выпустить воздух из

привода.

4.

Отрегулировать установочный винт D2,

вращая его влево (прим. 5 оборотов).

5.

Поворачивать установочный винт D1 влево

или вправо в зависимости от требуемого места

конечного положения или арматуры.

6.

Подать нагрузку на канал A и проверить

отрегулированное положение.

При необходимости повторить действия (пункт

3 и 5).

7.

Затянуть контргайку установочного винта D1

при соблюдении определенного момента

затяжки.

Моменты затяжки см. в

разделе 1.1.

8.

Отрегулировать установочный винт D2,

вращая его вправо от поршня.

9.

Затянуть контргайку установочного винта D2

при соблюдении определенного момента

затяжки.

Моменты затяжки см. в

разделе 1.1.

4.4.2

Привод простого действия

Регулировка внешнего ограничения хода

привода простого действия

1.

Переместить поршни во включ. положение

путем нагружения давлением канала A.

2.

Ослабить контргайки

винтов для установки

конечного пол. D1 и D2.

3.

Выпустить воздух из

привода.

4.

Отрегулировать

установочный винт D2,

вращая его влево (прим. 5 оборотов).

5.

Поворачивать установочный винт D1 влево

или вправо в зависимости от требуемого места

конечного положения или арматуры.

6.

Подать нагрузку на канал A и проверить

отрегулированное положение.

При необ. повторить действия (пункт 3 и 5).

7.

Затянуть контргайку установочного винта D1

при соблюдении опред. момента затяжки.

Моменты затяжки см. в

разделе 1.1.

8.

Отрегулировать установочный винт D2,

вращая его вправо от поршня.

9.

Затянуть контргайку установочного винта D2

при соблюдении опред. момента затяжки.

Моменты затяжки см. в

разделе 1.1.


4.5

Демонтаж и монтаж

элементов конструкции

Внимание!

Опасность

получить

травму!

Никогда не выдвигать из кожуха поршни

привода при помощи сжатого воздуха.

Перед каждой операцией на сервоприводе

отключать пневмосеть.

У привода простого действия убирать

возвратные пружины.

Стопорное кольцо при демонтаже нельзя

слишком растягивать.

Детали и размеры см. на чертеже 9590-00-
4000.

Установ. винт D2

Контргайка

Установ. винт D1

Канал A Канал B

Двойного действия
