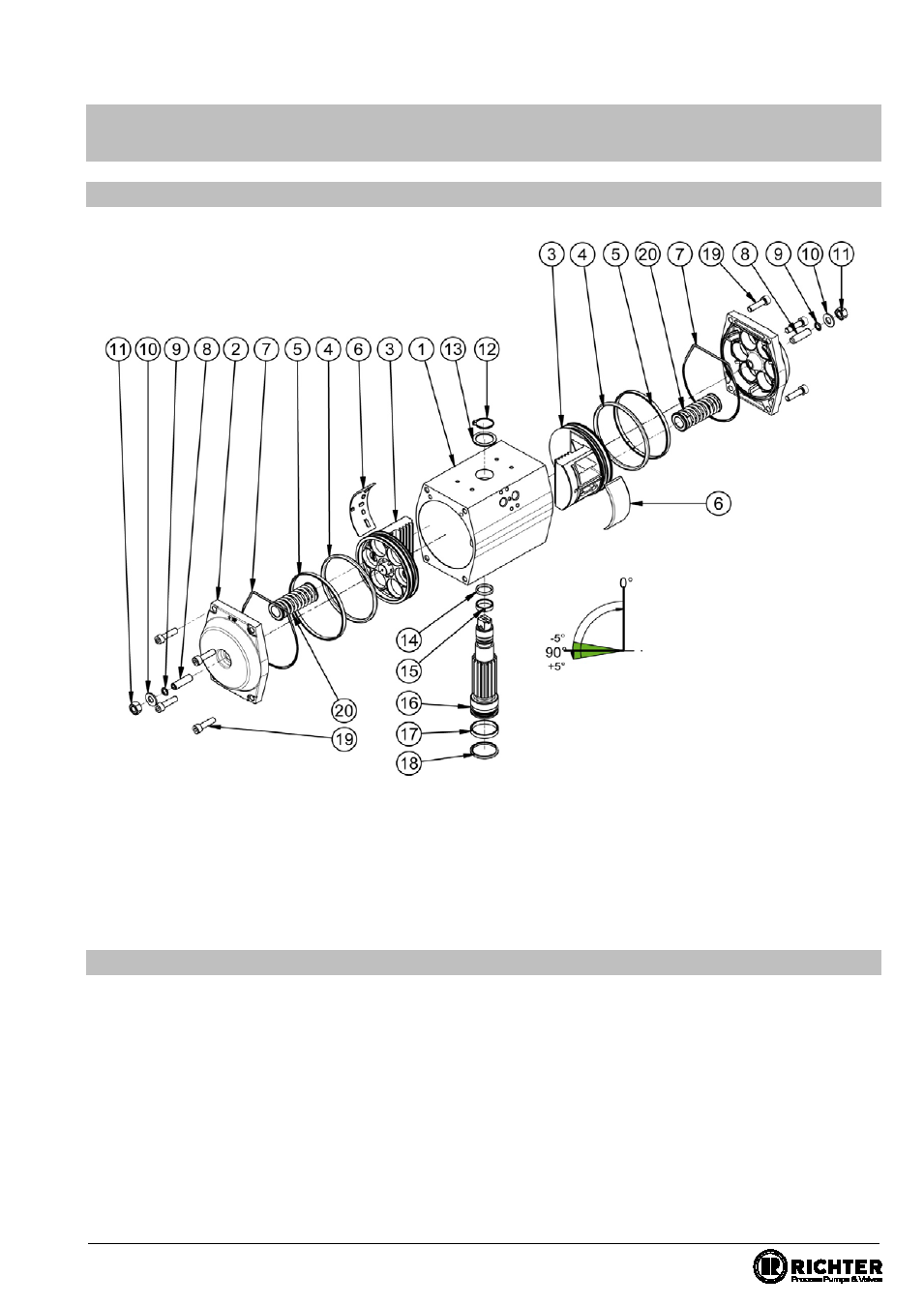

Запасные детали для приводов в стандартном
исполнении
5.1
Привод RA-1/-2 58 - 300
Возвратные пружиныA-1/-2 58 - 300
№ 1, 4 Боковые крышки в комплекте состоят из 2, 7, 8, 9, 10, 11, 19
№ 2 Поршни в комплекте состоят из 3, 4, 5, 6
№ 3 Шестерня в комплекте состоит из 12, 13, 14, 15, 16, 17, 18
№ 5 Комплект уплотнений состоит из 4, 7, 9, 14, 18
№ 6 Изнашиваемые детали состоят из 5, 6, 15, 17
5.2
Пояснения
1
Кожух
2
Боковая крышка
3
Стандартный поршень
4
Круглое упл. кольцо для поршня
5
Направляющее кольцо для поршня
6
Элемент скольжения для поршня
7
Круглое упл. кольцо для крышки кожуха
8
Винт для регулировки хода 90°
9
Круглое уплотнительное кольцо для
винта для регулировки хода 90°
10
Шайба для винта для регулировки хода
11
Контргайка для винта для рег. хода 90°
12
Кольцо Зегера
13
Регулировочная шайба
14
Верхнее кр. упл. кольцо для шестерни
15
Верхнее напр. кольцо для шестерни
16
Шестерня
17
Нижнее напр. кольцо для шестерни
18
Нижнее кр. упл. кольцо для шестерни
19
Болт для боковой крышки
20
Возвратные пружины
Регулировка
конечного
положения угла
поворота
