Типовой ряд RA
Стр.6
9590-850-ru Ревизия 00
TM 8350
Издание 10/2011
3
Транспортировка, хранение и утилизация
Во время транспортировки следует
соблюдать общепринятые правила
техники безопасности и предотвращения
несчастных случаев.
С транспортируемым грузом следует обращаться
осторожно. Во время транспортировки привод
защитить от толчков и ударов.
Сразу после поступления товаров необходимо
проверить комплектность поставки и наличие
повреждений при транспортировке.
Поврежденный привод не монтировать в
установку.
3.1
Хранение
Если агрегат после поставки сразу не
устанавливается по месту, его необходимо
правильно хранить.
Агрегат
следует хранить в сухом и
безвибрационном, хорошо проветриваемом
помещении, где обеспечивается по возможности
постоянная температура.
При долгом хранении может потребоваться
отдельная упаковка с защитой от попадания влаги.
Принять во внимание местные условия.
4
Монтаж и ввод в эксплуатацию
Перед монтажом и вводом в эксплуатацию
сервопривода проконтролировать
технические параметры, в частности,
параметры давления, крутящего момента и
температуры.
Во время монтажных работ и при других
операциях с сервоприводом и арматурой всегда
отключать пневмосеть.
Убедиться в том, что сервопривод вращается в
правильном направлении.
Следить за тем, чтобы максимальный угол
поворота сервопривода был отрегулирован таким
образом, чтобы он не касался уплотнений
арматуры, так как это может их повредить.
4.1
Монтаж сервопривода на
арматуру
 Проверить места соединения шпинделя
арматуры с ведущей шестерней привода и
монтажного фланца арматуры с кожухом
привода, включая пригоночную способность
дополнительных деталей (адаптера вала,
понижающих переходников, монтажных мостов,
центрирующих элементов), используемых в
зависимости от случая.
 Затянуть болтовые соединения.
Перед вводом в эксплуатацию
проверить направление вращения
и монтажный вариант!
4.2
Подключение сервопривода
к пневматике

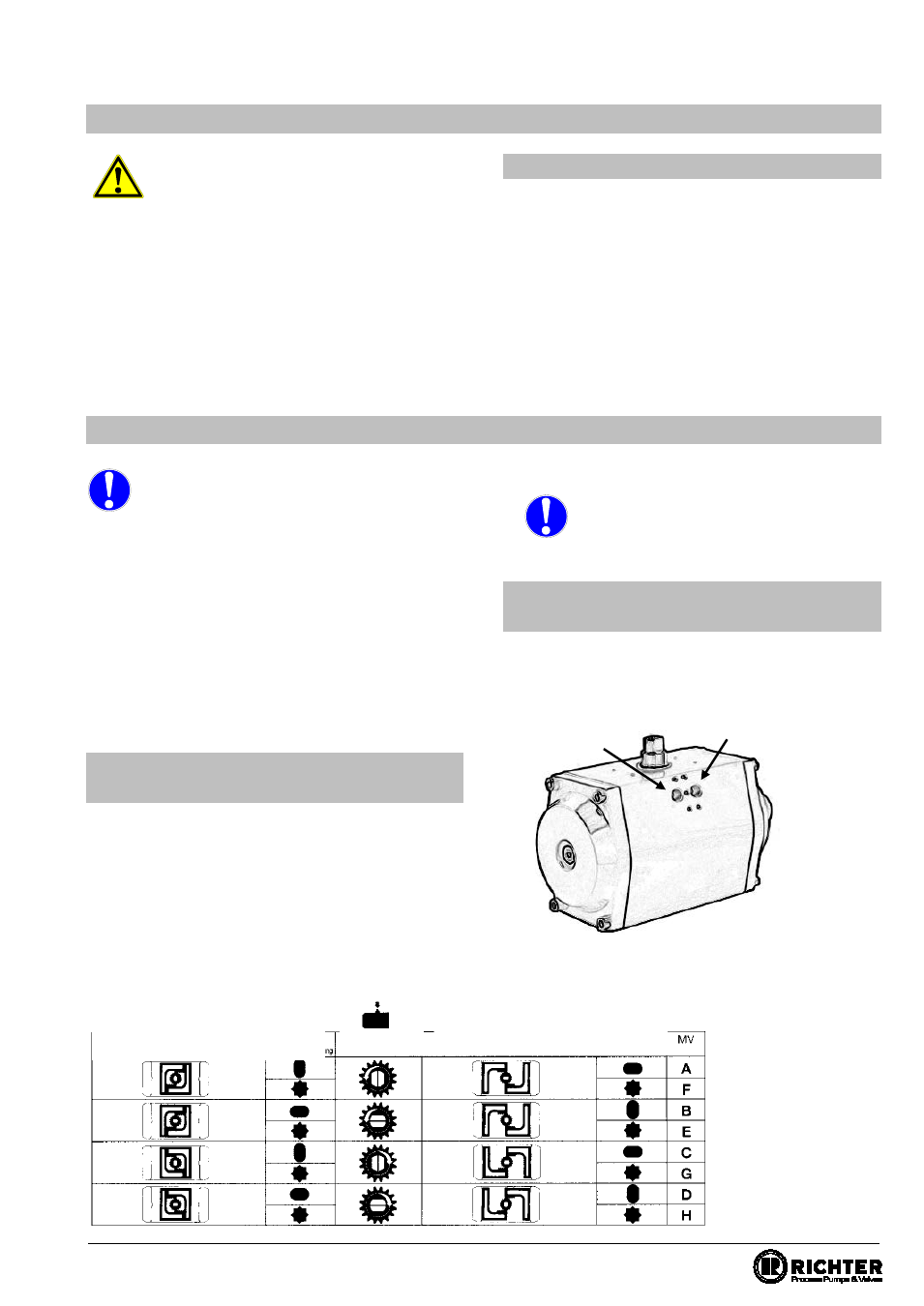

Соединить элемент Р1 в случае поворотного
привода простого действия и элементы Р1 и Р2 в
случае привода двойного действия с подводом
сжатого воздуха.
P1
P2
Монтажные варианты (МВ)
Вид положения поршней и шестерен сверху
Включенное положение
… поршней; положение шестерни сверху
нижнее исполнение шестерни
Направление
поворота
Основное положение
… поршней; положение шестерни сверху
нижнее исполнение шестерни
