3.6 Монтаж шланга системы обогрева
■■■■■■■■■■■■■■■■■■■■■■
18
■■■■■■■■
860 KF Thermoprep
2 Привинтить кабельный держатель 6.2060.010 снизу к
направляющей головке приложенным винтом с накатанной
головкой.
3 Продеть кабель шланга системы обогрева сквозь проушину
кабельного держателя.
Указание
Кабельный держатель не позволяет кабелю шланга
системы обогрева касаться горячих частей корпуса.
4 Подключить кабель шланга системы обогрева к соединению
Outlet heater (выход для обогрева) на обратной стороне
устройства.
4

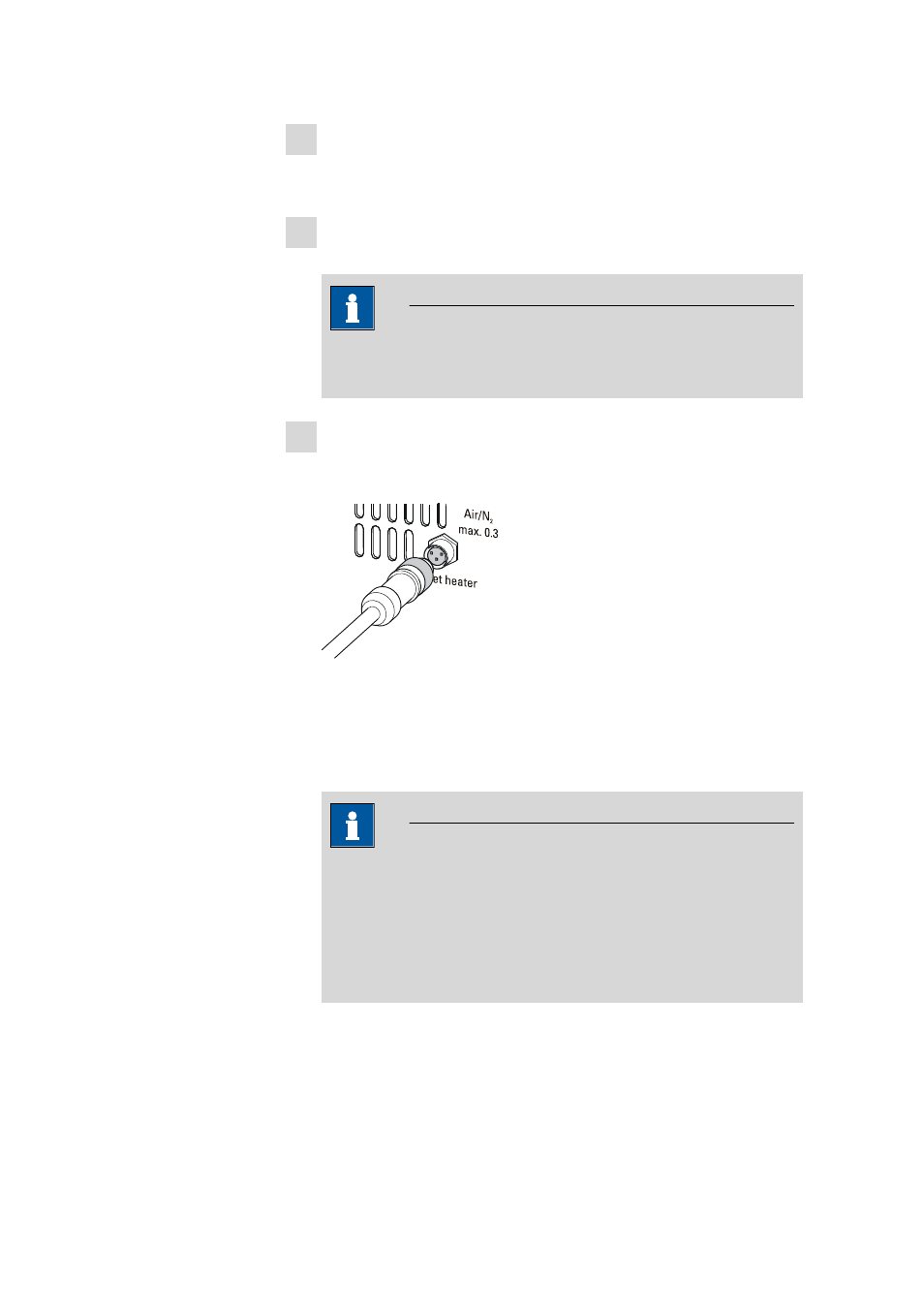

Рисунок 12
Подключение шланга системы обогрева
Повернуть штекер так, чтобы расположение трех контактных
штифтов совпало с расположением соответствующих отвер-
стий гнезд. Вставить штекер в гнездо и повернуть передний
винт с накатанной головкой по часовой стрелке.
Указание
Как только устройство включается, тепловая оболочка
шланга системы обогрева нагревается прибл. до 40 –
50 °C. Таким образом предотвращается конденсация
влаги в шланге в процессе ее удаления из пробы и пере-
дачи в ячейку для титрования KF с помощью несущего
газа.
