3 Установка
860 KF Thermoprep
■■■■■■■■
17
2 Навинтить выпускную иглу 6.2816.080 на люэровское сое-
динение иглодержателя.
3 Аккуратно вставить инъекционную иглу 6.2816.070 сверху
в отверстие распределительного устройства и дать ей упасть
вниз.
Указание
Следить за тем, чтобы PTFE уплотнение было жестко уста-
новлено на игле.
4 Навинтить FEP-шланг 6.1805.100 вручную на отверстие рас-
пределительного устройства. Ввинтить второй конец шланга
в отверстие на верхней стороне штативного стержня.
3.6
Монтаж шланга системы обогрева
1
2
3
6.1830.030
6.2060.010

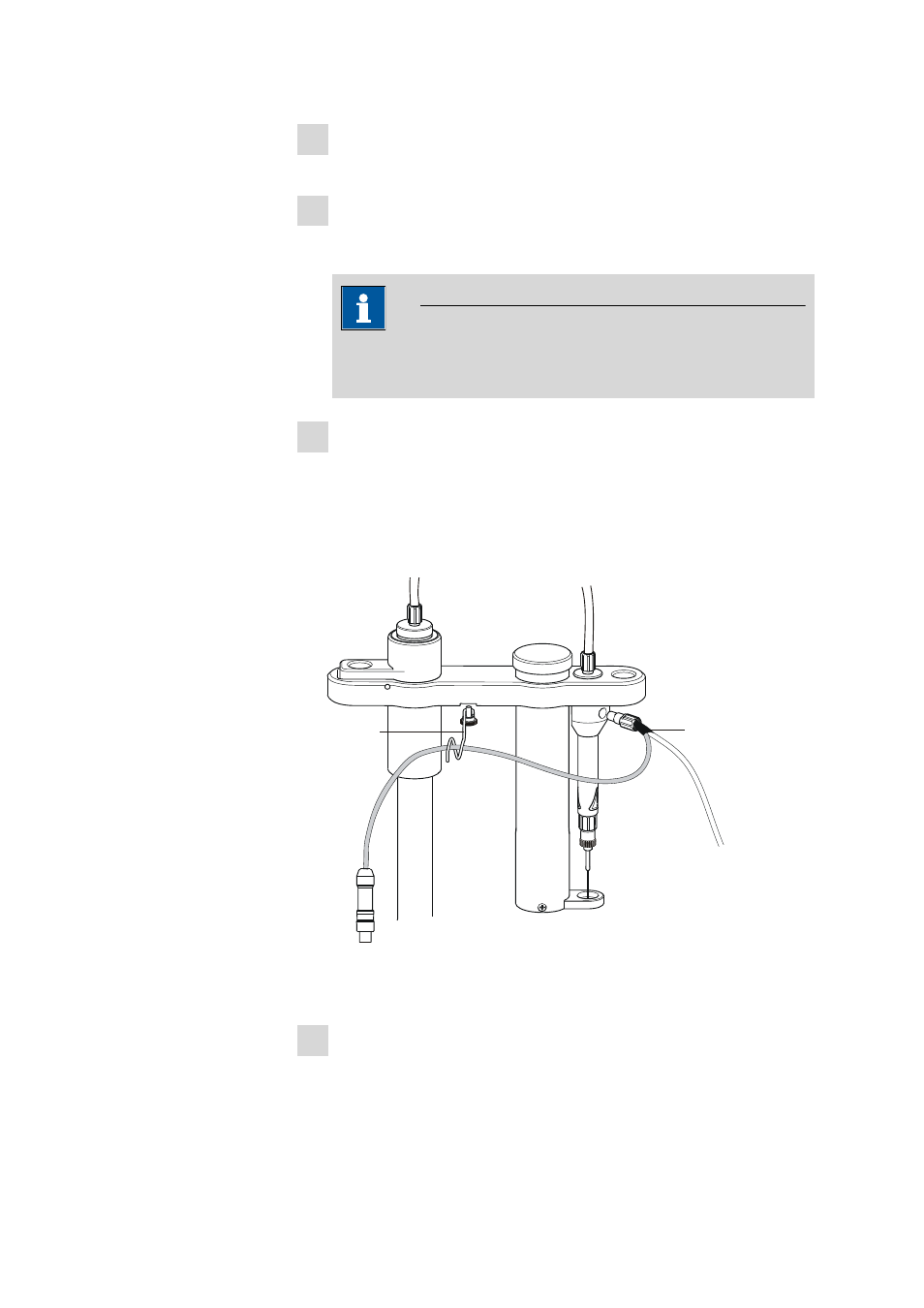

Рисунок 11
Монтаж шланга системы обогрева (вид сзади)
Выполнить нижеследующие действия.
1 Ввинтить соединение M6 шланга системы обогрева
6.1830.030 в боковое отверстие распределительного устрой-
ства на направляющей головке.
