ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
11
WD SENTINEL RX4100
РУКОВОДСТВО ПО АДМИНИСТРИРОВАНИЮ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

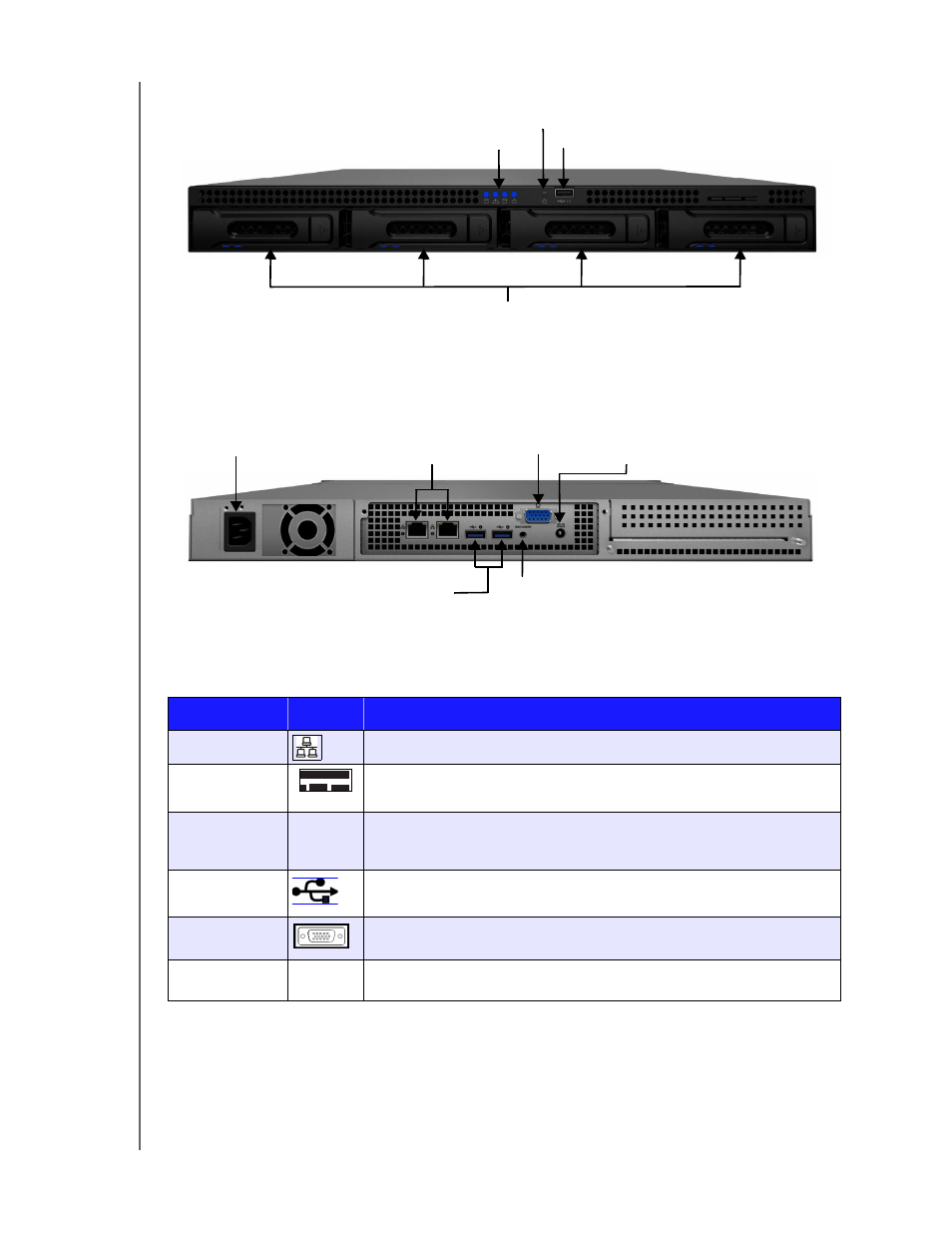

Вид спереди(без лицевой панели)
Вид сзади
Индикаторы
Компонент
Значок
Описание
Порты Ethernet
Для подключения устройства к локальной сети.
Гнездо питания
Для подключения устройства шнуром питания в розетку электросети.
Кнопка сброса
ВОССТАНО
ВЛЕНИЕ
Кнопка на задней панели сервера позволяет выполнить
восстановление сервера (включая операционную систему) с помощью
USB-накопителя в случае повреждения операционной системы.
Порты USB
Для подключения устройств USB 2.0 и 3.0, таких как USB-накопитель,
USB-мышь, USB-клавиатура или ИБП.
Порт VGA
Для подключения монитора кабелем VGA
Гнездо питания
(постоянный ток)
Для подключения устройства к внешнему источнику питания,
включающемуся в розетку электросети.
Порт USB 2.0
Кнопка питания
Индикаторы состояния
Лотки для дисков
Гнездо внутреннего
источника питания
Порт VGA
Порты USB 3.0
1 & 2
Порты Gigabit Ethernet
1 и 2
Кнопка сброса
Гнездо внешнего источника
питания (постоянный ток)
