ПРИЛОЖЕНИЕ
113
WD SENTINEL RX4100
РУКОВОДСТВО ПО АДМИНИСТРИРОВАНИЮ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
Замена платы коммутации
Плата коммутации в сервере WD Sentinel заменяется при выключенном устройстве.
Поэтому прежде чем заменять вентилятор, необходимо завершить работу сервера
WD Sentinel. О том, как правильно завершить работу сервера WD Sentinel, читайте
в разделе «Завершение работы сервера» на странице 48.
Что вам понадобится:
Крестовая отвертка
Плата коммутации на замену
Замена платы коммутации
1. Завершите работу сервера.
2. Отсоедините все кабели.
3. Извлеките из устройства все диски.
4. Выполните действия, описанные в разделе «Как снять передний кожух
5. Найдите внутри устройства (за лотками с дисками) плату коммутации
и отвинтите два (2) винта, которыми она крепится к днищу.
6. Отвинтите восемь (8) винтов, которыми плата коммутации крепится
к монтажной скобе.

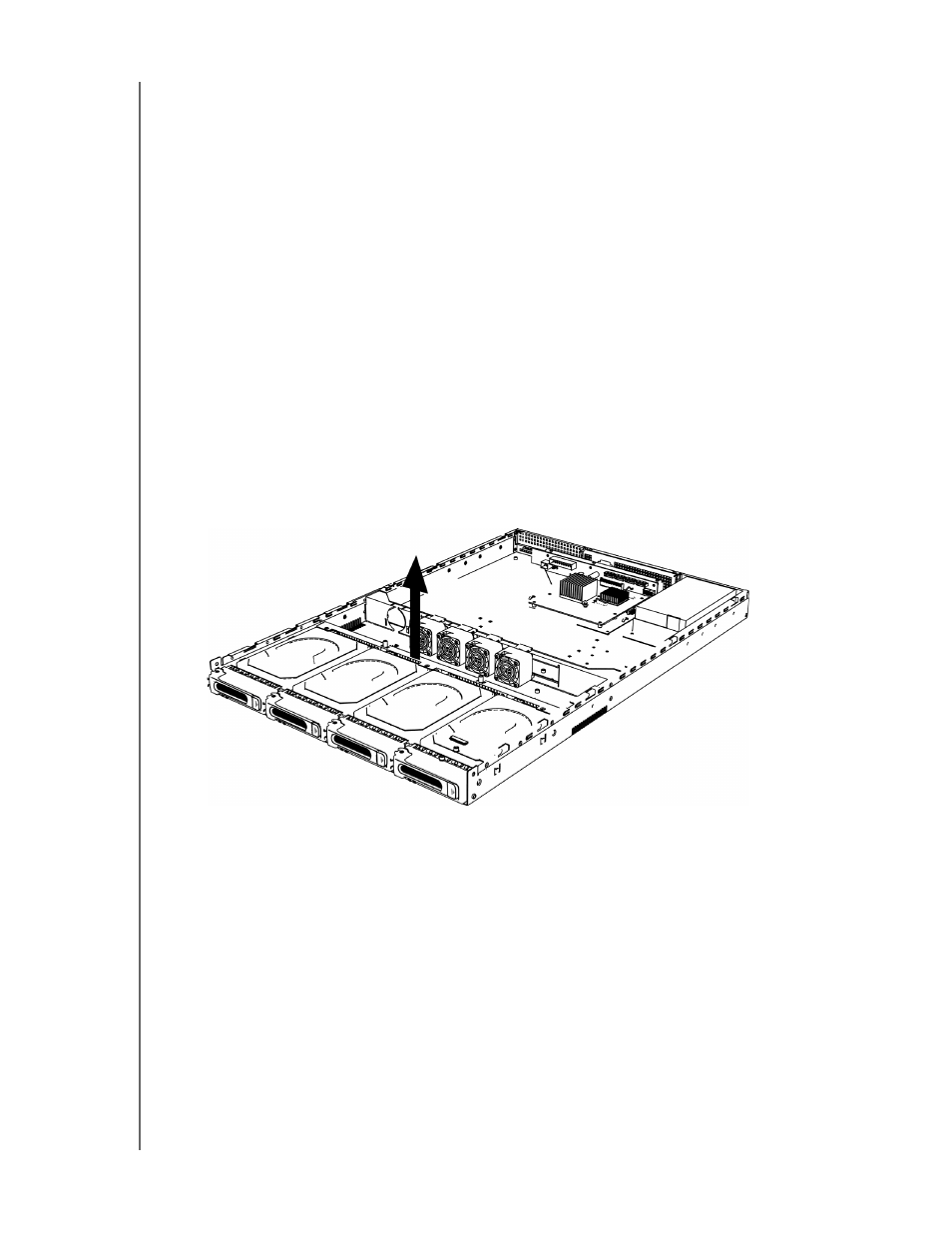

7. Аккуратно отделите плату коммутации от монтажной скобы
Иллюстрация 12.
8. Взяв в руку новую плату коммутации, отсоедините кабели от разъемов
в старой плате коммутации и подсоедините их к тем же разъемам на новой.
9. Осторожно установите новую плату коммутации в устройство.
10. Вставьте и завинтите восемь (8) винтов, крепящих плату коммутации
к монтажной скобе.
11. Вставьте и завинтите два (2) винта, крепящие плату коммутации к устройству.
12. Установите кожух устройства на место.
13. Установите диски на места.
14. Подсоедините все кабели.
15. Повторно включите сервер.
