Замена платы-переходника
Плата-переходник в сервере WD Sentinel заменяется при выключенном устройстве.
Поэтому прежде чем заменять вентилятор, необходимо завершить работу сервера
WD Sentinel. О том, как правильно завершить работу сервера WD Sentinel, читайте
в разделе «Завершение работы сервера» на странице 48.
Что вам понадобится:
Крестовая отвертка
Плата-переходник на замену
Замена платы-переходника
1. Завершите работу сервера.
2. Отсоедините все кабели.
3. Выполните действия, описанные в разделе «Как снять кожух устройства» на

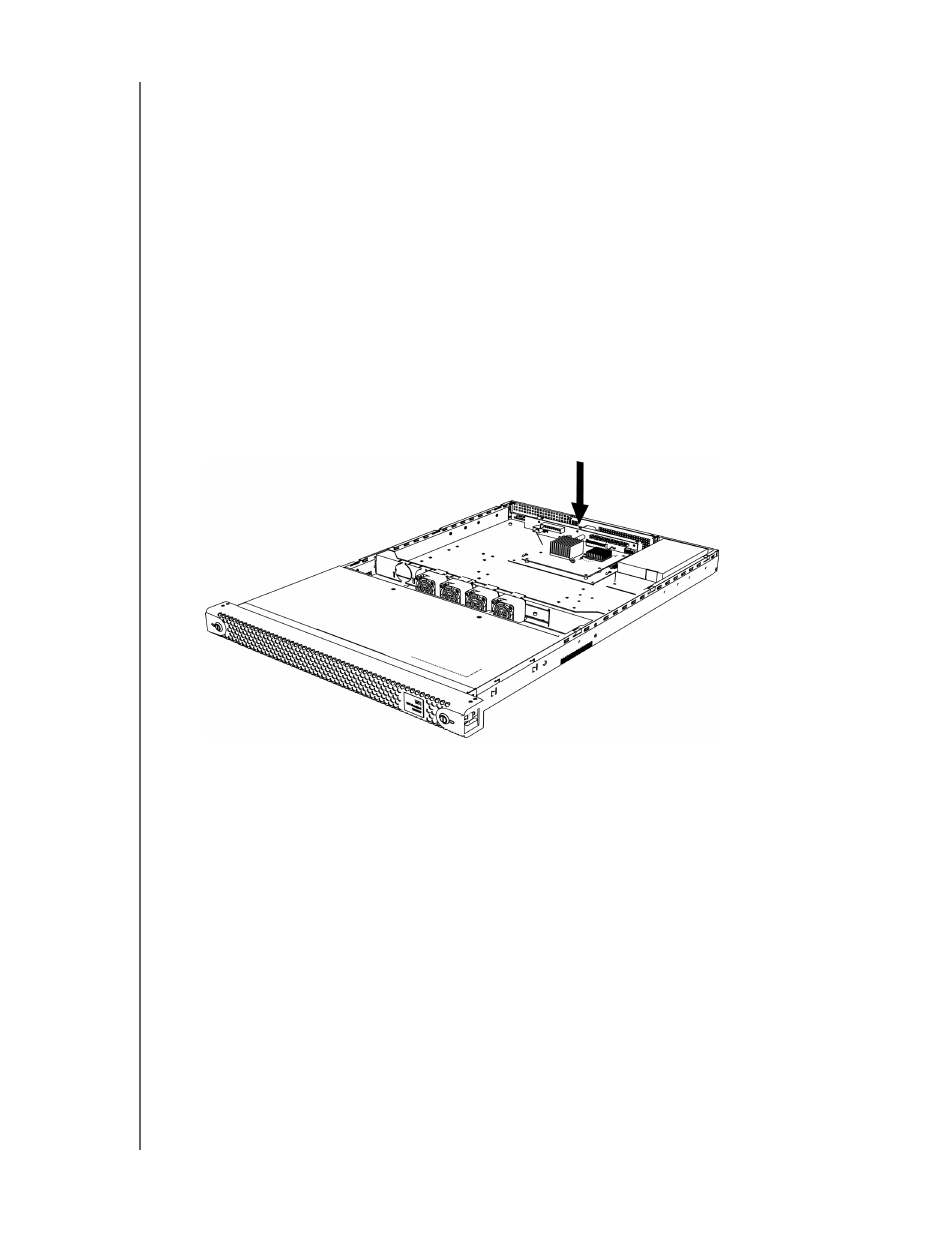

4. Найдите внутри устройства монтажную скобу платы-переходника и отвинтите
три (3) винта, которыми она крепится.
5. Аккуратно поднимите монтажную скобу платы-переходника и извлеките её из
устройства.
6. Отвинтите три (3) винта, которыми монтажная скоба крепится к плате-
переходнику.
7. Отсоедините монтажную скобу и отложите её в сторону.
8. Взяв в руку новую плату-переходник, отсоедините кабели от разъемов в старой
плате-переходнике и подсоедините их к тем же разъемам на новой.
9. Вставьте и завинтите три (3) винта, крепящие монтажную скобу к новой плате-
переходнику.
10. Осторожно установите новую плату-переходник в устройство.
11. Вставьте и завинтите три (3) винта, крепящие монтажную скобу к устройству.
12. Установите кожух устройства на место.
13. Подсоедините все кабели.
14. Повторно включите сервер.
