РАЗДЕЛ 8. ТЕХУХОД / ТЕХОБСЛУЖИВАНИЕ
169803
169
Редакция А

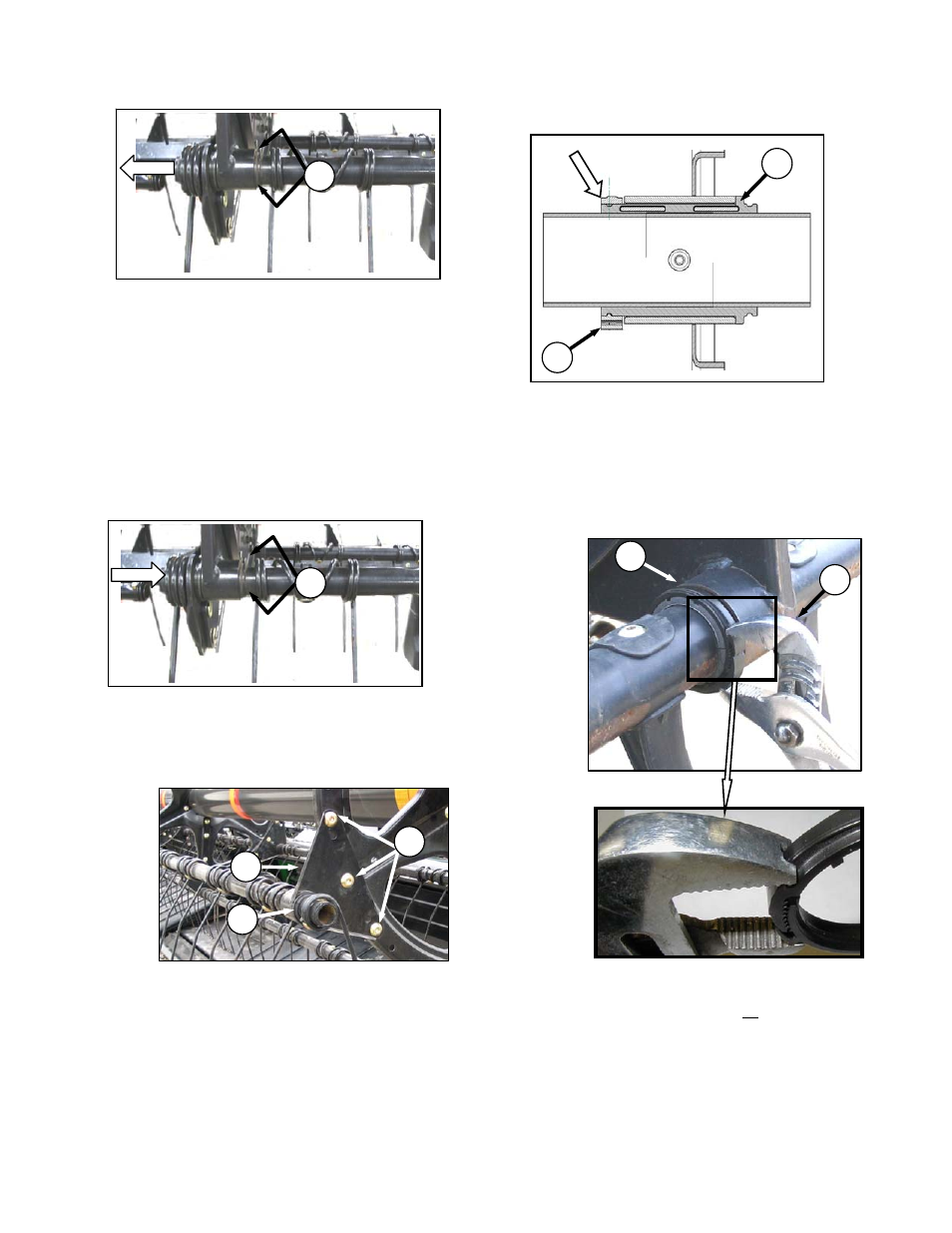

3. Сдвиньте
трубу,
чтобы
обнажить
втулку.Снимите половинки втулки (H)..
8.12.9.2 Установка втулок подбирающего
мотовила с 6 граблинами
ВАЖНО
Убедитесь, что труба граблины всё
время поддерживается, чтобы не
повредить ее или другие компоненты
a. Установите половинки втулок (М) на трубу так,
чтобы выступ в каждой половинке сел в
отверстия в ней.
b. Переместите трубу к левой стороне жатки, чтобы
установить втулки в пластину мотовила.
c. В центре и на левом диске установите половинки
втулки (D) на трубе с пальцами так, чтобы
проушина в каждой втулке совпала с отверстием
в трубе.
d. Сдвиньте пластину мотовила (B) на втулку и
установите против диска в исходном положении.
e. Установите болты в исходные отвервствия
и
затяните .
f.
Установите пальцы которые были сняты.
g.
Установите зажим втулки следующим образом
:
1. Расправьте зажим (D), и установите поверх
трубы (H) со стороны без фланцевого конца
(K) втулки
.
2.
Установите зажим (D) на втулки (J) так,
чтобы края зажима и втулки были в одной
плоскости, когда зажим попадёт в канавку на
втулке и заблокируется
.
3. Затяните
зажим
при
помощи
модифицированных плоскогубец (L) так,
чтобы давление пальца не сдвигало зажим
.
ВАЖНО
Перетягивание
зажима
может
привести к его поломке
.
B
A
D
D
J
H
K
J
H
