РАЗДЕЛ 8. ТЕХУХОД / ТЕХОБСЛУЖИВАНИЕ
169803
102
Редакция А

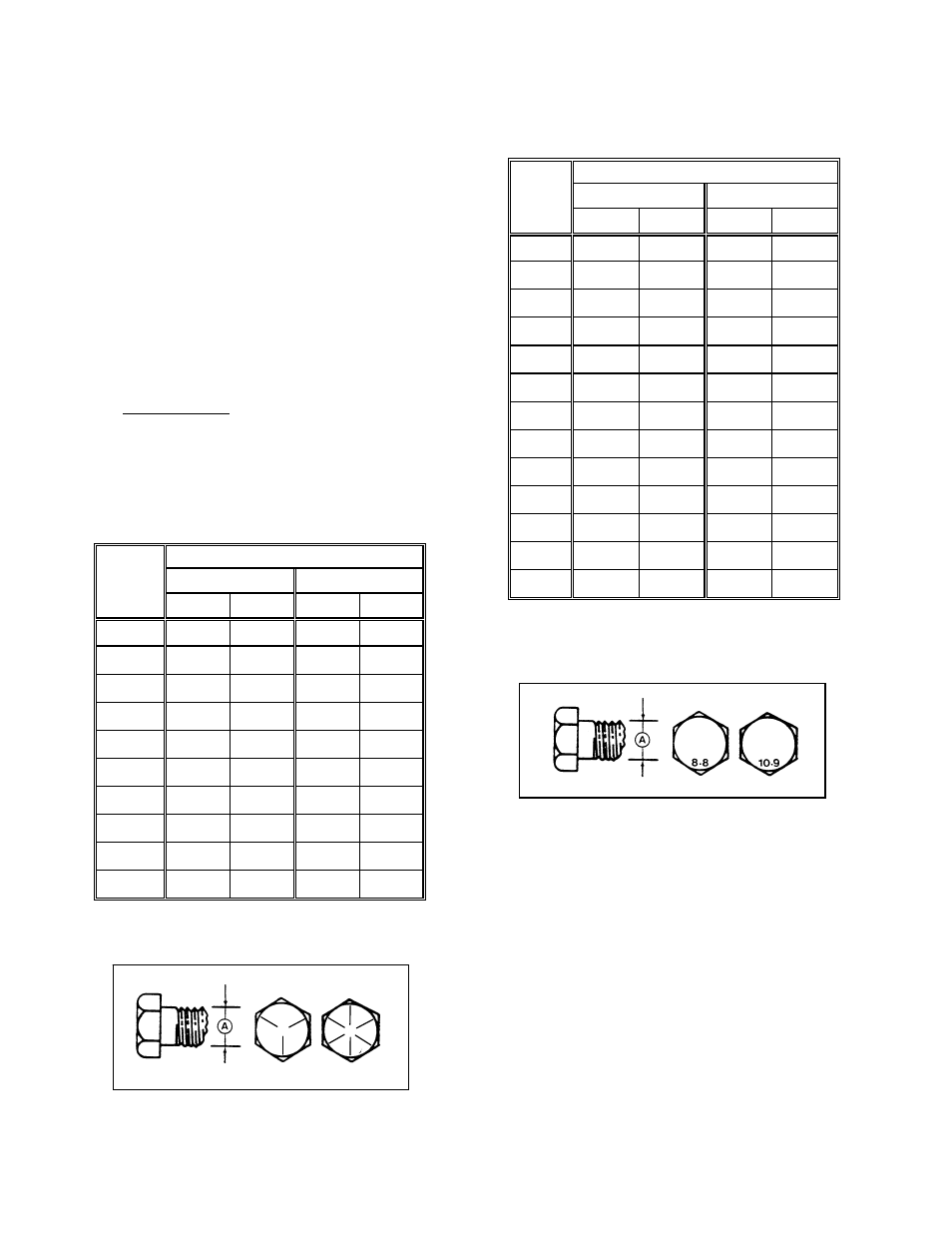

8.3 СПЕЦИФИКАЦИИ ПО ТЕХУХОДУ
8.3.1 Рекомендованные значения
крутящего момента
•
Затягивайте все болты в соответствии со
значениями, указанными в таблице, если не
будет каких-то других указаний
.
•
Периодически
проверяйте
затянутость
болтов, используя данную таблицу в
качестве справочника
.
•
Заменяйте метизы на болты той же
прочности
.
•
Значения крутящего момента действительны
для несмазанной резьбы, если не будет
указано что-то другое
.
•
Не смазывайте болты и винты с головками,
если о их смазке ничего не сказано в
настоящем Руководстве
.
•
При
использовании
блокировочных
элементов, увеличивайте значения крутящих
моментов на
5%.
8.3.1.1 SAE
болты
D/Болта.
“A”
(дюйм.)
NC крутящий момент для болтов*
SAE-5 SAE-8
фунт-
фут
Н·m
фунт-
фут
Н·m
1/4
9
12
11
15
5/16
18
24
25
34
3/8
32
43
41
56
7/16
50
68
70
95
1/2
75
102
105
142
9/16
110
149
149
202
5/8
150
203
200
271
3/4
265
359
365
495
7/8
420
569
600
813
1
640
867
890
1,205
* Категории крутящих моментов болтов и винтов с
головкой определяются маркировкой на головках.
8.3.1.2
Метрические болты
D/Болт
а.. “A”
Крутящий момент стд груб.болта*
8.8 10.9
фунт-
фут
Н·m
фунт-
фут
Н·m
M3 0.4 0.5 1.3 1.8
M4 2.2 3 3.3 4.5
M5 4 6 7 9
M6 7 10 11 15
M8 18 25 26 35
M10 37 50 52 70
M12 66 90 92 125
M14 103 140 148 200
M16 166 225 229 310
M20 321 435 450 610
M24 553 750 774 1,050
M30 1,103 1,495 1,550 2,100
M36 1,917 2,600 2,710 3,675
*
Категории крутящих моментов болтов и винтов с
головкой определяются маркировкой на головках.
SAE-5 SAE-8
