РАЗДЕЛ 8. ТЕХУХОД / ТЕХОБСЛУЖИВАНИЕ
169803
153
Редакция А
8.11.4.3 Снятие ведомого ролика
ОПАСНО
Задействуйте
ограничители
подъёмных
цилиндров и подпорки мотовила перед тем
как работать под жаткой или мотовилом
.
a. Поднимите жатку и мотовило задействуйте
ограничители для цилиндров и мотовила.
b.
Ослабьте
и
отсоедините
транспортёр.
Обратитесь к секции 8.11.2.1 Снятие полотна.

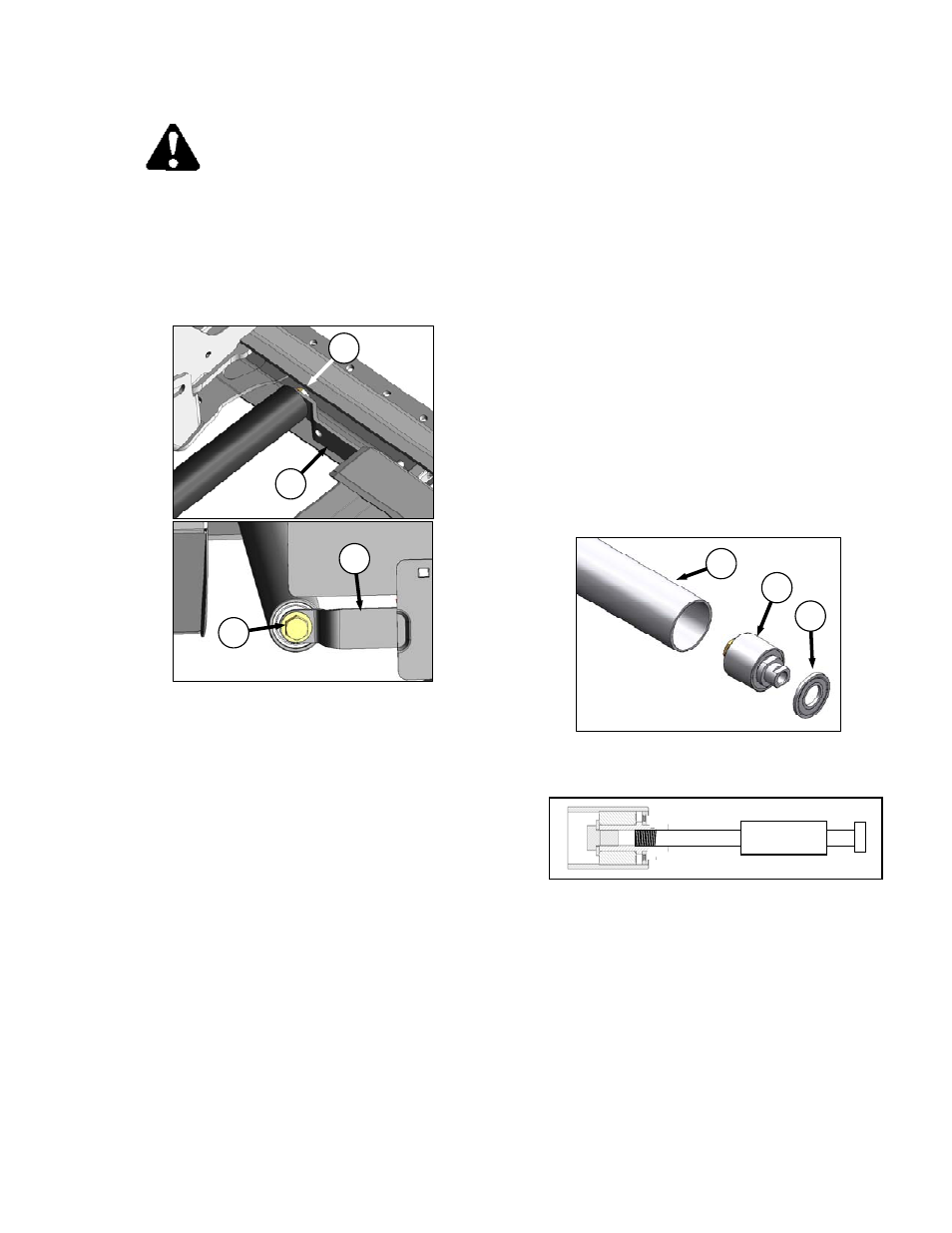

c. Выкрутите болты (A) и шайбы по концам
ведомого ролика.
d. Расправьте рычаги ролика (B) и (C) и снимите
ролик
.
8.11.4.4 Установка ведомого ролика
См. иллюстрацию напротив.
a. Установите короткий вал в ведомый ролик в
переднем рычаге (В) на платформе.
b. Надавите на ролик чтобы переднее плечо слегка
отклонилось вперед и, короткий вал на задней
части мог зайти в за в заднее плечо (C).
c. Установите болты (А) с шайбами и закрутите на
70 ф/ф (93 N·m).
d. Установите транспортёр
.
Обратитесь к разделу
8.11.2 Замена раздельного полотна.
e. Отрегулируйте натяжение полотна 8.11.1
Регулировка натяжения полотна.
f.
Поработайте на машине и отрегулируйте ход,
если потребуется. См. секцию 8.11.3 Регулировка
полотняного транспортёра.
8.11.4.5 Замена подшипника/сальника
полотна
a. Снимите блок ролика. Обратитесь к секции
8.11.4.1 Снятие ведущего ролика или секции
8.11.4.3 Снятие ведомого ролика.
b.
Снимите блок подшипника (Е) и сальник (D) с
трубки ролика (F) таким образом:
1. Снимите блок подшипника (Е) и сальник (D) с
трубки ролика (F) таким образом.
2. Выбёйте блок подшипника.
c. Прочистите
изнутри
трубку
ролика (F).
Проверьте эту трубку на износ или наличие
повреждений. Замените , если потребуется.
A
B
A
C
E
F
D
