РАЗДЕЛ 8. ТЕХУХОД / ТЕХОБСЛУЖИВАНИЕ
169803
135
Редакция А
8.8.4
Замена пальцев шнека
Адаптеры СА 25 оборудованы пальцами и
приспособлены для работы с широким спектром
комбайнов и их размеров.
В некоторых условиях возникает необходимость
снятия лишних пальцев для оптимальной подачи
культуры. В дополнение, пальцы которые
ломаются или изношены должны быть заменены.
Для упрощения этой процедуры, отсоедините
комбайн от адаптера.
См.Секцию
7.3
ПРИСОЕДИНЕНИЕ/
ОТСОЕДИНЕНИЕ ЖАТКИ.
8.8.4.1
Снятие пальцев

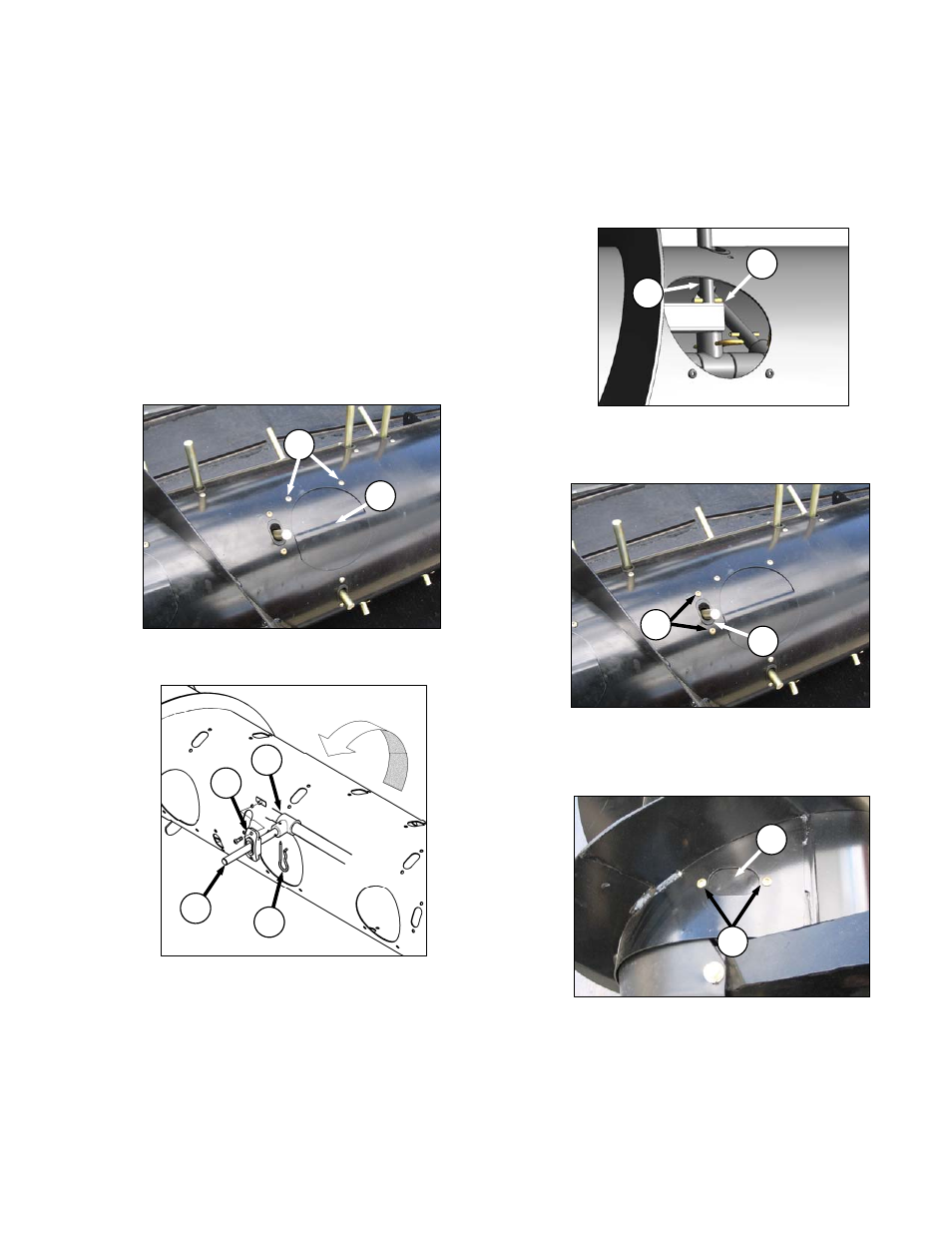

a.
Открутите винты (А) и снимите крышку (B).
b. Внутри шнека снимите шпильку (С) и оттяните
палец (D) от втулки (Е).
c.
Внутри шнека проверните палец от втулки,
вытяните с пластиковой направляющей (F) и
снимите со шнека
.
ПРИМЕЧАНИЕ
Если 6 ой
палец (D) с
противоположной приводу стороны
должен быть заменен, он должен
быть снят с приводной трубки (G).
Этот палец не может быть снят при
нормальной эксплуатации
.
d. Если палец не устанавливается то перейдите к
следующему шагу. В другом случае перейдите к
секции 8.8.4.2 Установка пальцев.
e.
Открутите винты (Н) фиксирующих пластиковую
направляющую (F) к шнеку и снимите ее изнутри
шнека
.
f.
Установите крышку (J) изнутри шнека сверху
отверстия и закрутите винтами (Н). Покройте
винты локтайтом и затяните на 75 дм-фунт (8.5
N·m).
F
E
D
C
B
A
F
H
J
H
G
D
