РАЗДЕЛ 2 — ОБЯЗАННОСТИ ПОЛЬЗОВАТЕЛЯ, ПОДГОТОВКА К РАБОТЕ И ОСМОТР МАШИНЫ
2-10
— Подъемник JLG —
3123559
ПРЕКРАТИТЕ РАБОТУ, ЕСЛИ ПЛУНЖЕР ВЫДВИНУТ НЕ ПОЛНОСТЬЮ
b. Попытайтесь выдвинуть внутреннюю секцию
нижней стрелы. Внутренняя секция нижней стрелы
не должна выдвинуться, при этом при нажатии пере-
ключателя телескопирования нижней стрелы на
пульте управления на земле должен загореться кра-
сный индикатор неисправности стрелы.
ПРЕКРАТИТЕ РАБОТУ, ЕСЛИ ВНУТРЕННЯЯ СЕКЦИЯ НИЖНЕЙ СТРЕЛЫ ВЫДВИНУ-
ЛАСЬ ИЛИ НЕ ЗАГОРЕЛСЯ КРАСНЫЙ ИНДИКАТОР НЕИСПРАВНОСТИ СТРЕЛЫ.
c. Поднимите основную секцию нижней стрелы при-
близительно на 40 градусов, затем опустите нижнюю
стрелу ниже горизонтального положения. При подъ-
еме и опускании нижней стрелы наблюдайте за
положение стойки. Убедитесь, что стойка остается в
вертикальном положении по отношению к шасси.
См. Рис. 2–7. и Рис. 2–8.
ПРЕКРАТИТЕ РАБОТУ, ЕСЛИ СТОЙКА ПЕРЕКОШЕНА ИЛИ МИГАЕТ ЛИБО ПОСТО-
ЯННО ГОРИТ ИНДИКАТОР НЕИСПРАВНОСТИ СТРЕЛЫ.
d. Полностью поднимите основную секцию нижней
стрелы. Выдвиньте внутреннюю секцию нижней
стрелы на несколько десятков сантиметров. Убеди-
тесь, что плунжер на горизонтальном концевом
выключателе нижней стрелы в конце основной сек-
ции нижней стрелы полностью выдвинут. На Рис. 2–
6. плунжер показан в полностью выдвинутом поло-
жении.
ПРЕКРАТИТЕ РАБОТУ, ЕСЛИ ПЛУНЖЕР ВЫДВИНУТ НЕ ПОЛНОСТЬЮ

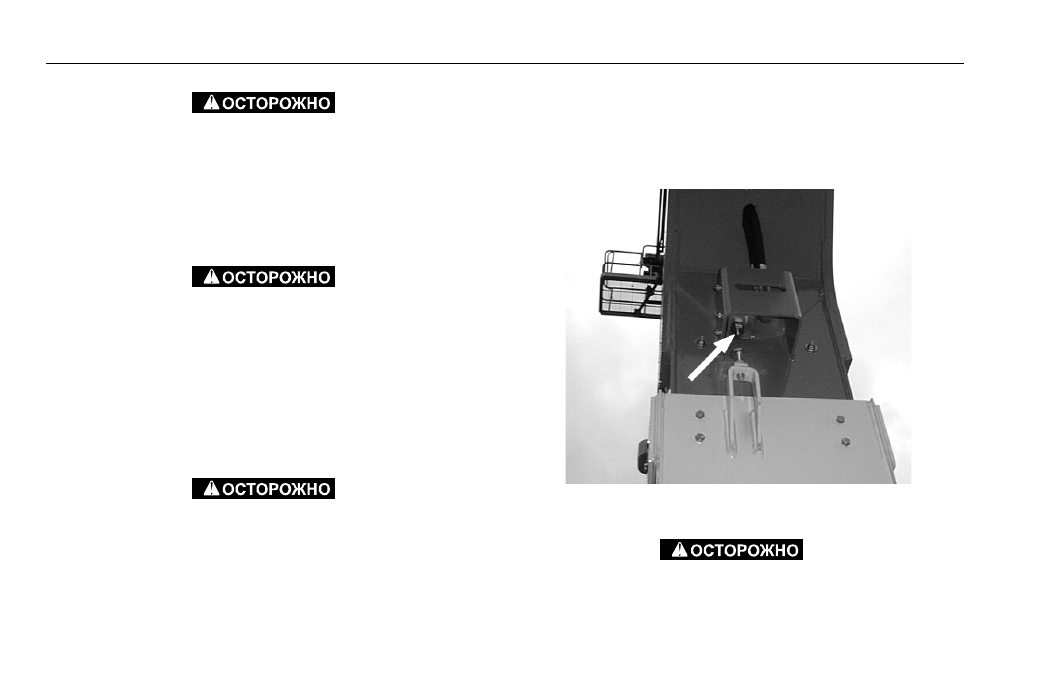

Рис. 2–6. Горизонтальный концевой выключатель
нижней стрелы
