РАЗДЕЛ 6 – ОБЩИЕ ХАРАКТЕРИСТИКИ И ТЕХОБСЛУЖИВАНИЕ, ВЫПОЛНЯЕМОЕ ОПЕРАТОРОМ
3123559
— Подъемник JLG —
6-27
Установка
ПЕРЕД УСТАНОВКОЙ НОВОГО УПЛОТНЕНИЯ ОБЯЗАТЕЛЬНО УСТАНОВИТЕ В КОРПУС
МАГНИТ ФИЛЬТРА.
1.
Установите на уплотнительное кольцо отпирающего
устройства установочную пластину.
2.
При наличии установите уплотнение удерживающего
болта.
3.
Установите уплотнение корпуса.
4.
Бросьте магнит на дно корпуса фильтра.
5.
Установите фильтр в корпус.
6.
При наличии установите удерживающий болт в корпус
фильтра.
7.
Установите фильтр в нижнюю часть электрического
отпирающего блока.
8.
Затяните удерживающий болт фильтра до 12 Нм.
9.
Откройте ручной запорный клапан. Запустите машину и
убедитесь в отсутствии утечек во всех обслуживаемых
фитингах пропановой системы. См. «?Проверка герме
тичности пропановой системы».

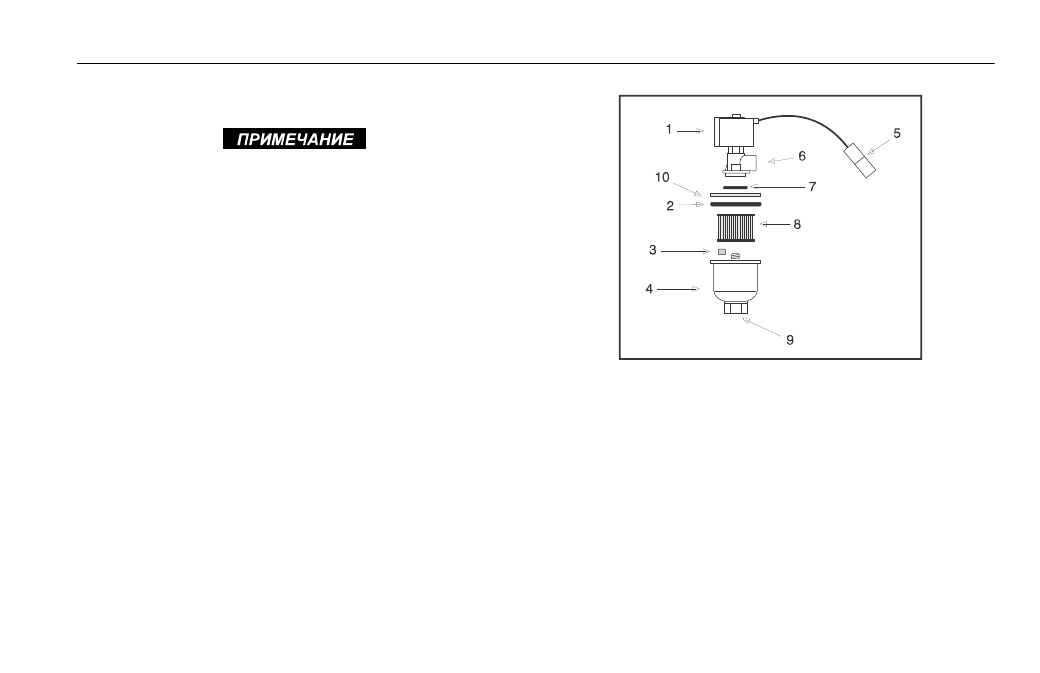

1. Отпирающий электромагнит
2. Уплотнение корпуса
3. Магнит фильтра
4. Корпус фильтра
5. Электрический разъем
6. Отверстие выпуска топлива
7. Уплотнительное кольцо
8. Фильтр
9. Отверстие впуска топлива
10. Кольцо
Рис. 6–7. Фильтрующий замок в сборе
