РАЗДЕЛ 2 — ОБЯЗАННОСТИ ПОЛЬЗОВАТЕЛЯ, ПОДГОТОВКА К РАБОТЕ И ОСМОТР МАШИНЫ
3123559 — Подъемник JLG — 2-5
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

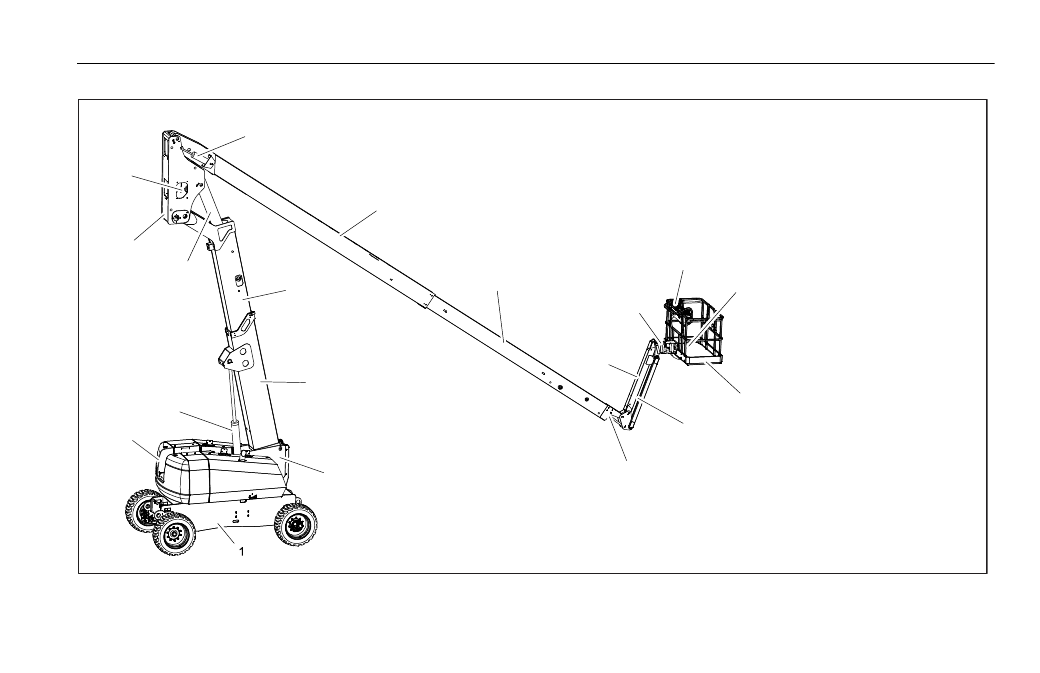

Рис. 2–1. Основные элементы конструкции
1. Шасси
2. Пульт управления с земли
3. Цилиндр подъема нижней стрелы
4. Цилиндр выравнивания стойки
5. Стойка
6. Цилиндр подъема главной стрелы
7. Главный цилиндр
8. Основная секция главной стрелы
9. Внутренняя секция главной стрелы
10. Гусек
11. Поворотное устройство
12. Пульт управления с платформы
13. Ножной переключатель
14. Платформа
15. Подъемный цилиндр гуська
16. Вспомогательный цилиндр
17. Внутренняя секция нижней стрелы
18. Основная секция нижней стрелы
19. Поворотная часть
