Пульт управления с платформы, Ориентация движения -14, Раздел 3 - органы управления и индикаторы машины – Инструкция по эксплуатации JLG 600A_AJ Operator Manual
Страница 54
Advertising
1.
Скорость хода
2.
Выбор рулевого управления
3.
Блокировка выравнивания
платформы
4.
Гудок
5.
Питание и аварийный останов
6.
Вспомогательное питание
7.
Выбор топлива
8.
Освещение
9.
Ход и управление
10. Телескоп
11. Гусек
12. Телескопирование нижней
стрелы
13. Подъем нижней стрелы
14. Вращение платформы
15. Скорости движений
16. Подъем главной секции
стрелы и вращение
17. Блокировка ориентации
привода
18. Переключатель
блокировки системы
упругого бампера
19. Сенсорный индикатор

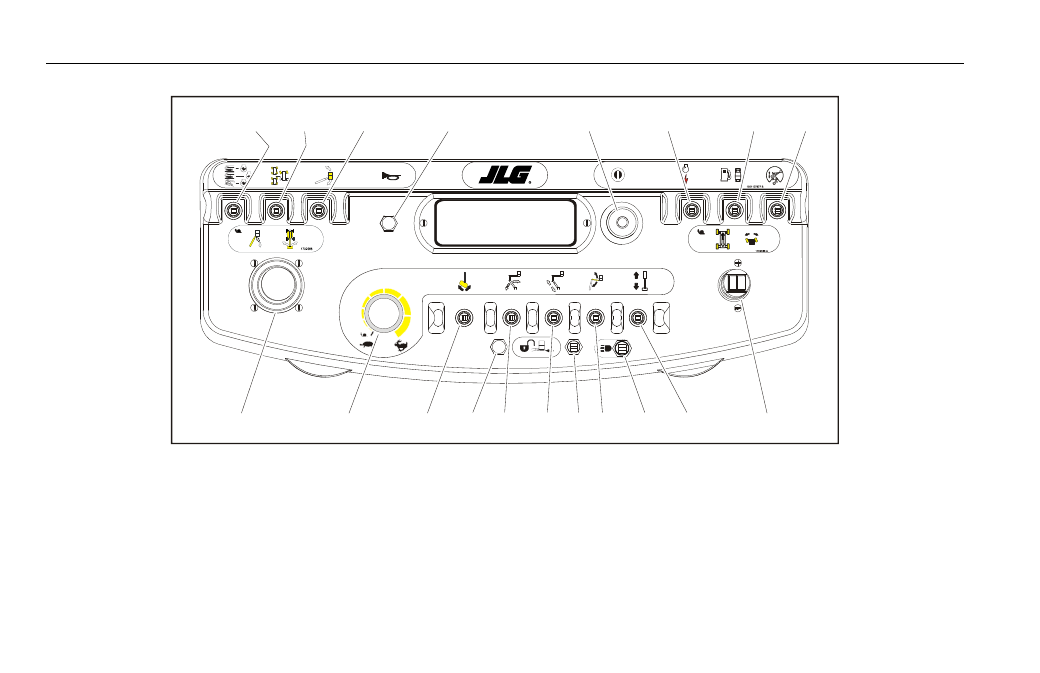

Рисунок 3-6. Пульт управления с платформы - ориентация движения
1702567 A
1702676-B
1704997
1705170 A
1702938
16
15
14
13
12
11
18
19
10
9
8
7
17
6
4
5
3
1
2
