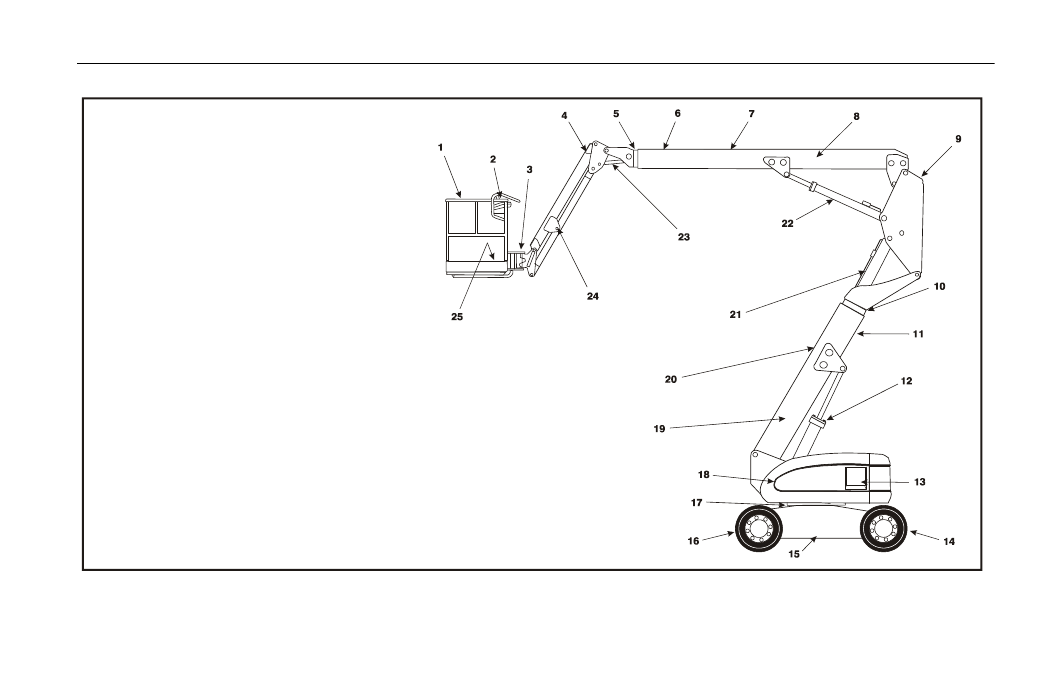

Рисунок 2-1. Обозначения для машины 600AJ
1. Платформа
2. Блок управления с платформы
3. Поворотное устройство
4. Подвижный гусек
5. Внутренняя секция стрелы
6. Наружная секция стрелы
7. Главная стрела
8. Телескопический цилиндр (внутри)
9. Стойка
10. Внутренняя секция стрелы
11. Наружная секция стрелы
12. Цилиндр подъема нижней стрелы
13. Блок управления с земли
14. Управляемые колеса
15. Рама
16. Ведущие колеса
17. Подшипник поворотной системы
18. Поворотная часть
19. Телескопический цилиндр нижней стрелы
(внутри)
20. Нижняя стрела
21. Цилиндр выравнивания стойки
22. Цилиндр подъема главной стрелы
23. Вспомогательный выравнивающий цилиндр
24. Цилиндр подъема подвижного гуська
25. Ножной переключатель
РАЗДЕЛ 2 - ОБЯЗАННОСТИ ПОЛЬЗОВАТЕЛЯ, ПОДГОТОВКА К РАБОТЕ И ОСМОТР МАШИНЫ
3122745 – Подъемник JLG – 2-11
