РАЗДЕЛ 3 - ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ МАШИНЫ
3-10
– Подъемник JLG –
3122650
1702567 A
1702676-B
7
13
9
2
17
5
4
10
15
8
16
6
3
1704997
1
14
11
12
1. Питание и аварийный останов
2. Гудок
3. Подъем/поворот главной стрелы
4. Телескопирование
5. Ход и рулевое управление
6. Управление скоростями движений
7. Выбор скорости движения и
крутящего момента
8. Вращение платформы
9. Блокировка выравнивания
платформы
10. Шарнирный гусек (800AJ)
11. Выбор топлива
12. Огни
13. Выбор рулевого
управления
14. Запуск двигателя/
вспомогательный источник
питания
15. Телескопирование нижней
стрелы
16. Подъем нижней стрелы
17. Панель индикаторных
лампочек

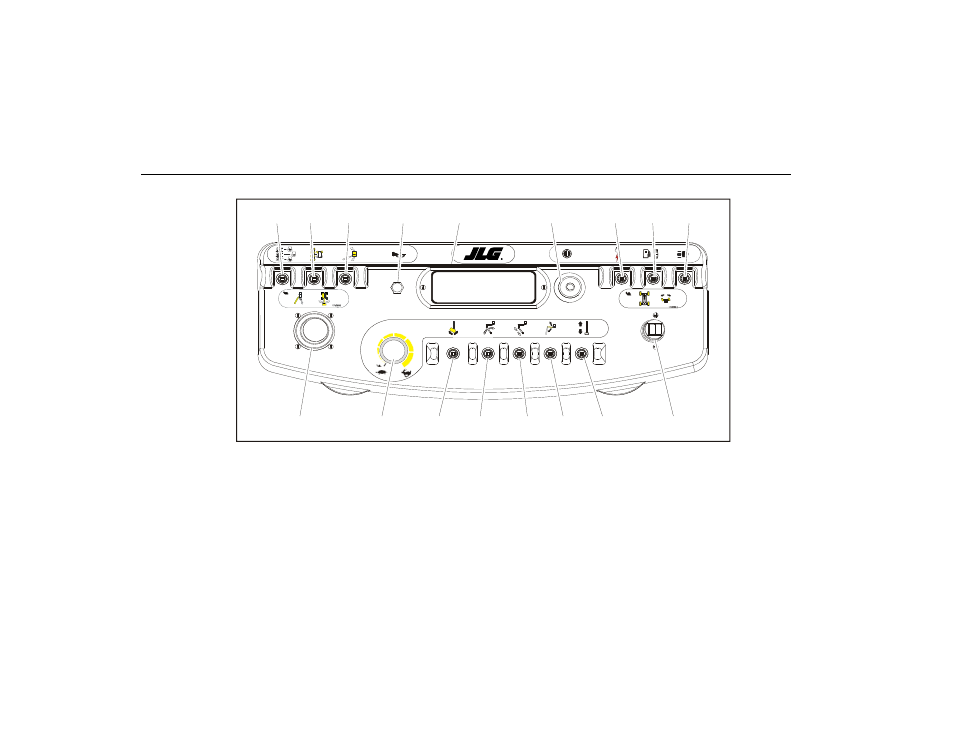

Рисунок 3-3. Пульт управления с платформы
