Раздел 3 — Средства управления и индикаторы
3-22
31200905

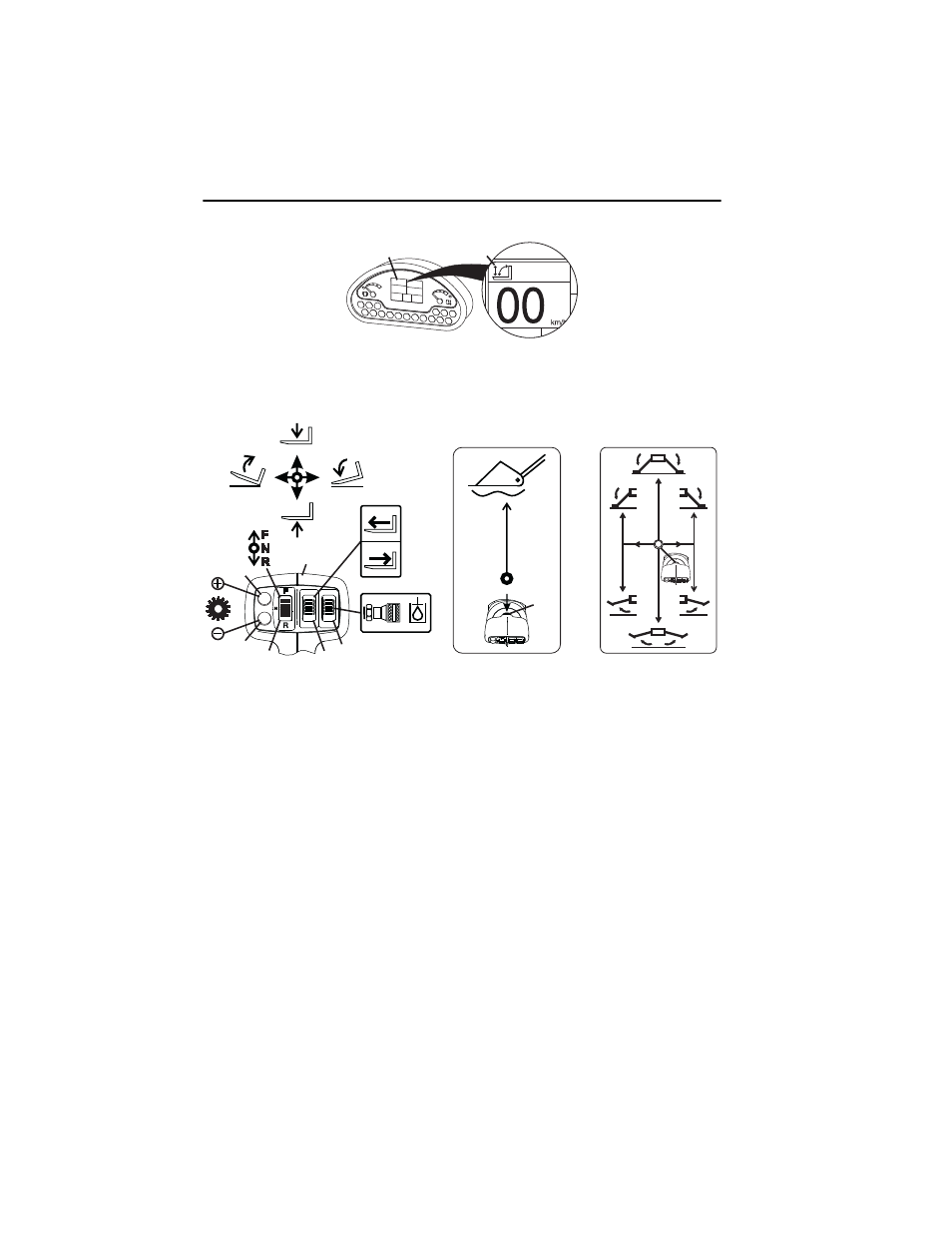

Схема рукоятки управления погрузчиком
Убедитесь, что значок схемы рукоятки погрузчика (3) отображается на дисплее (1),
а информация на табличке, расположенной в кабине, совпадает с органами
управления машиной.
С помощью рукоятки (4) осуществляется управление работой стрелы, навесного
оборудования, дополнительного гидроконтура, аутригеров и коробки передач.
Управление стрелой
• Передвиньте рукоятку управления назад, чтобы поднять стрелу. Передвиньте
вперед, чтобы опустить стрелу.
• Выдвижение/втягивание управляется роликовым переключателем (5).
Передвиньте роликовый переключатель вверх, чтобы выдвинуть стрелу;
передвиньте переключатель вниз, чтобы втянуть стрелу.
• Скорость перемещения стрелы зависит от величины перемещения рукоятки в
соответствующем направлении. Повышение оборотов двигателя также
увеличивает скорость движений стрелы.
• Чтобы совместить два движения стрелы, перемещайте рукоятку между
секторами. Например, при перемещении рукоятки вперед и влево стрела
опустится и одновременно отклонится вверх навесное оборудование.
OAH1381
1 3
OAM3230
4
5 6 8
9
10
7
4014PS и 4017PS
3706PS и 3707PS (ПРИ НАЛИЧИИ
ПЛАВАЮЩЕГО ПОЛОЖЕНИЯ СТРЕЛЫ)
