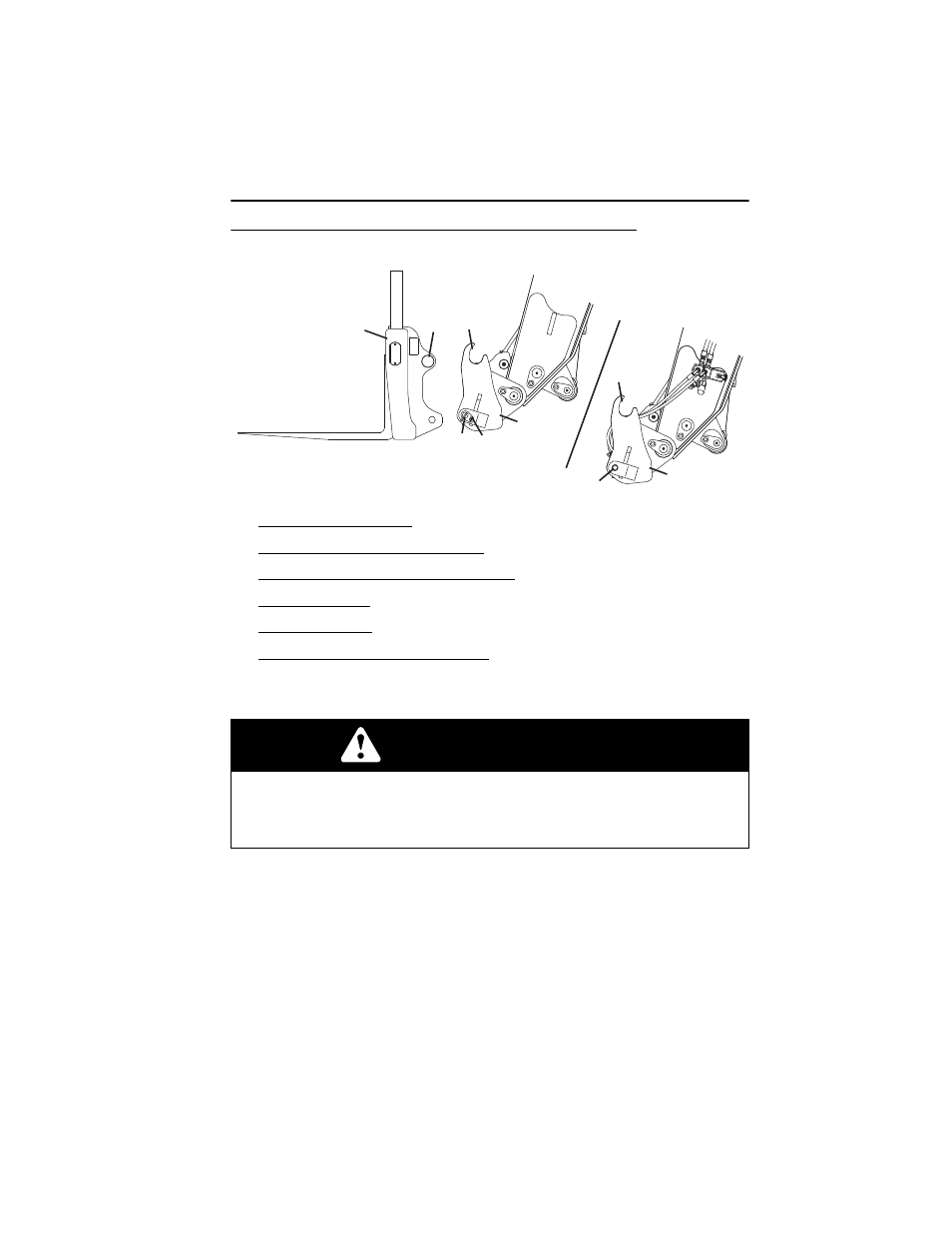

Раздел 5— Навесное оборудование и сцепки
5-17
31200905
Быстросменное соединение Manitou
1. Навесное оборудование
2. Палец для навесного оборудования
3. Паз для пальца навесного оборудования
4. Стопорный палец
5. Стопорный штифт (механическое быстросменное соединение)
6. Быстросменное соединение Manitou (управление наклоном навесного
оборудования из кабины; см. стр. 3-20 и 3-23)
ОСТОРОЖНО!
ОСТЕРЕГАЙТЕСЬ РАЗДАВЛИВАНИЯ. Обязательно убедитесь в том, что каретка
или навесное оборудование правильно установлены на стреле и
зафиксированы стопорным пальцем. Неправильная установка может вызвать
отсоединение каретки или навесного оборудования или падение груза.
OAM2621
1
2
3
4
6
3
4
6
5
МЕХАНИЧЕСКОЕ
ГИДРАВЛИЧЕСКОЕ
