Раздел 5— Навесное оборудование и сцепки
5-16
31200753

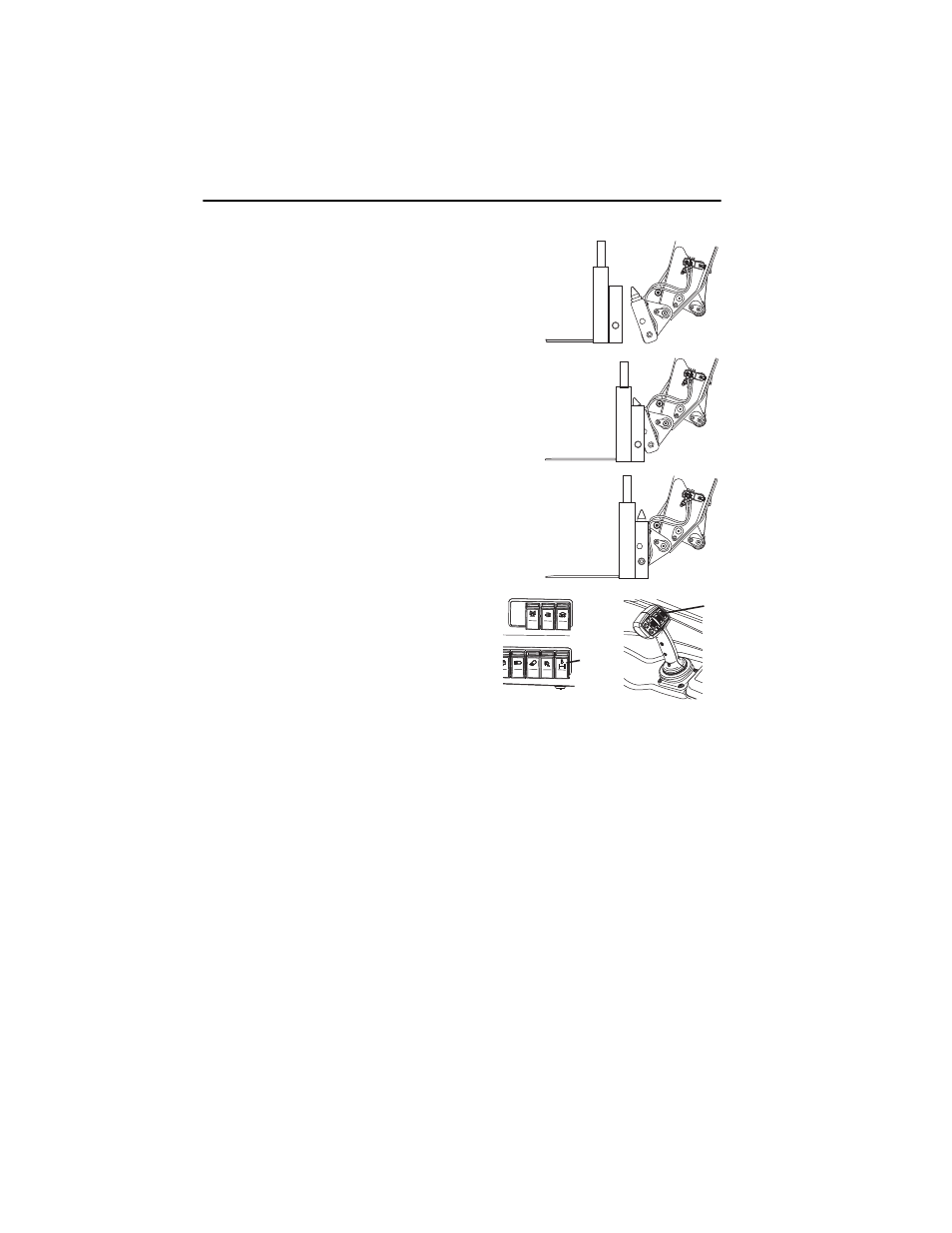

Эта процедура установки рассчитана на одного человека.
1. Наклоните соединение вперед, чтобы
образовался зазор. Убедитесь в том, что
стопорный палец выдвинут.
2. Совместите быстросменное соединение с
отверстием в навесном оборудовании. Слегка
поднимите стрелу, чтобы закрепить
наконечник сцепного соединения в отверстии.
3. Наклоните быстросменное соединение назад,
чтобы зацепить навесное оборудование.
4. Нажмите и удерживайте кнопку (1) и
одновременно передвиньте
роликовый переключатель вниз (2),
чтобы вставить стопорный палец, или
передвиньте роликовый
переключатель вверх, чтобы извлечь
его.
5. Поднимите стрелу на уровень глаз и визуально убедитесь в том, что
стопорный палец навесного оборудования выступает из отверстия. Если
палец не выступает из отверстия навесного оборудования, опустите навесное
оборудование на землю и вернитесь к шагу 2.
6. Если навесное оборудование гидравлическое, подсоедините гидравлические
шланги. См. «Гидравлическое навесное оборудование» на стр. 5-23.
OAM2290
OAM2300
OAM2310
2
1
OB0250
