Раздел 5— Навесное оборудование и сцепки
5-11
31200905
Пример
В распоряжении подрядчика есть погрузчик модели xxxx с вилочной кареткой. Он
знает, что это навесное оборудование можно использовать с его моделью,
поскольку:
• Тип навесного оборудования, его вес, размеры и центр нагрузки совпадают с
данными в таблице грузоподъемности.
• Диаграмма грузоподъемности помечена номером модели xxxx и соответствует
конфигурации используемой машины.
Далее приведены примеры различных условий, которые могут встретиться
подрядчику, и объясняется, можно или нельзя поднимать груз.

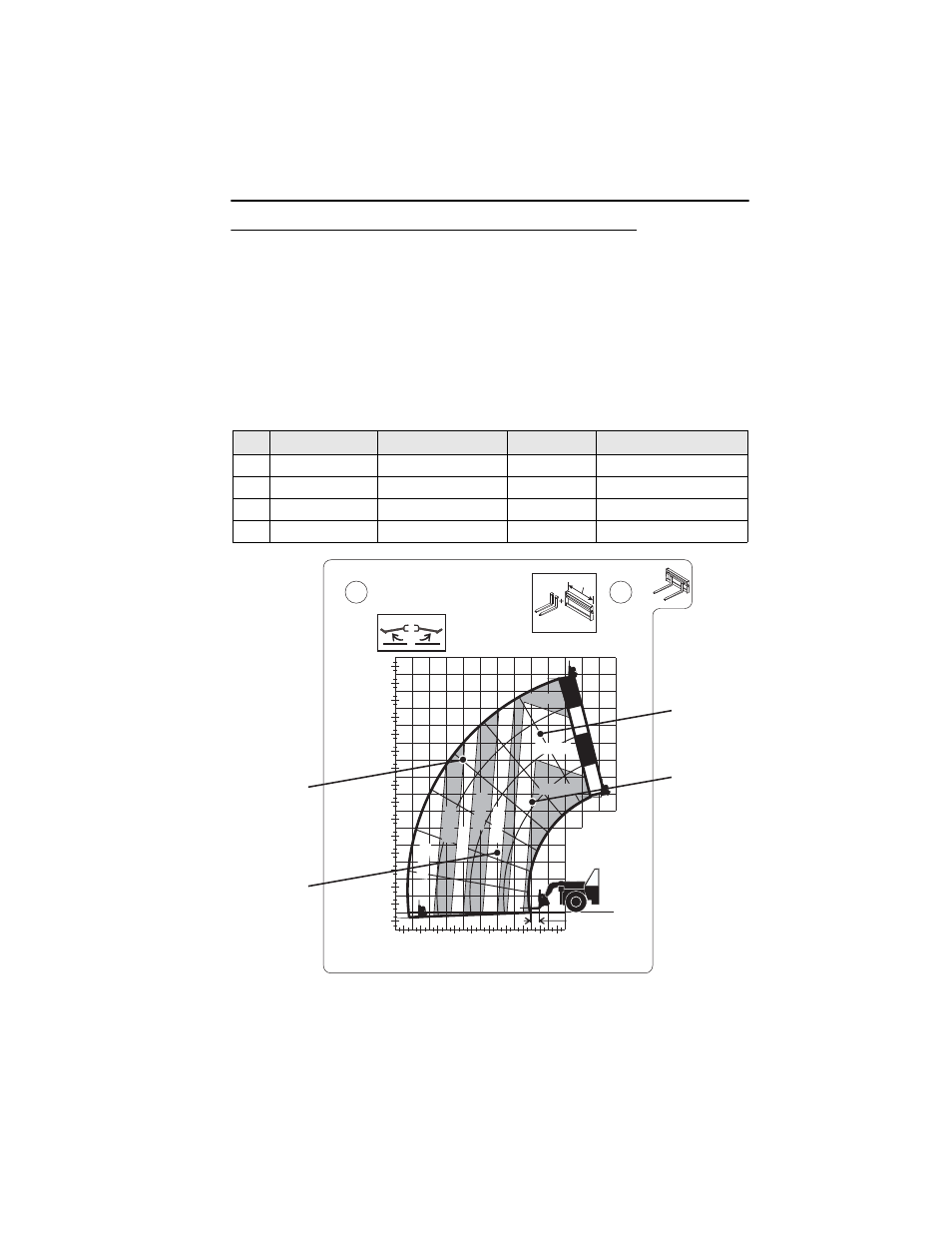

Примечание. Эта таблица грузоподъемности приведена только в
качестве образца! НЕ пользуйтесь этой таблицей. Используйте таблицу,
находящуюся в кабине оператора.
Вес груза
Расстояние
Высота
Подъем разрешается
1
1250 кг
4,0 м
3,5 м
Да
2
750 кг
6,0 м
9,0 м
НЕТ
3
2500 кг
2,0 м
6,5 м
Да
4
3000 кг
1,5 м
10,5 м
НЕТ
OAM1921
XXX kg MAX
-
XXX mm
XXX mm
XXXX
XXXX XXXX
8m
9m
10m
11m
12m
13m
14m
o
10
o
20
o
30
o
40
o
50
o
60
o
75
o
0
0m
-1m
1m
2m
3m
4m
5m
6m
7m
0m
1m
2m
3m
4m
5m
9m 8m 7m 6m
XXX mm
350kg
500kg
750kg
1000kg
1500kg
2000kg
2500kg
3700kg
A
B
C
D
Пример 1
Пример 3
Пример 2
Пример 4
