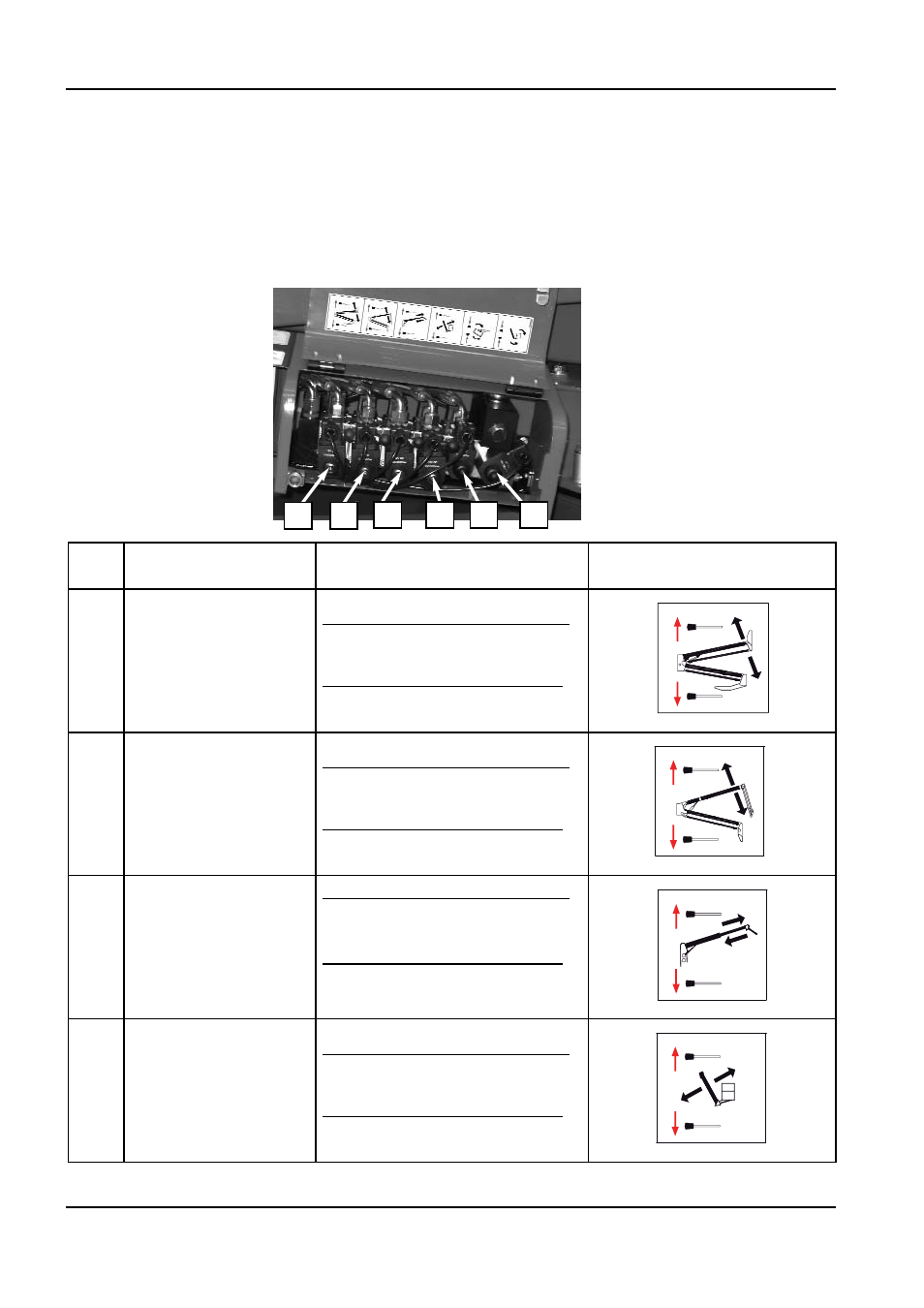

‑ ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ НАДЗЕМНОЙ ЧАСТИ
Гидравлический распределитель оснащен рычагами и кнопками для выбора необходи‑
мых движений, направления и скорости. Для перемещения структуры, следует нажать
на кнопку и использовать соответствующие рычаги.
Описание действия рычагов на распределителе представлено ниже:
№ Описание
Рычаг/Полученное
движение
Пиктограмма рядом с
устройством управления
1
Управление
первой‑второй стре‑
лой
Перемещение рычага 1 вверх:
1‑я/2‑я стрела вверх
Перемещение рычага 1 вниз:
1‑я/2‑я стрела вниз
2
Управление
третьей‑четвертой
стрелой
Перемещение рычага 2 вверх:
3‑я стрела вверх
Перемещение рычага 2 вниз:
3‑я стрела вниз
3
Управление телеско‑
пической стрелой
Перемещение рычага 3 вверх:
выдвижение телескопической
стрелы
Перемещение рычага 3 вниз:
втягивание телескопической
стрелы
4
Управление попере‑
чиной
Перемещение рычага 4 вверх:
открытие поперечины
Перемещение рычага 4 вниз:
закрытие поперечины
X19JR06110113
60
СТРЕЛОВОЙ ПОДЪЁМНИК X19J
JLG
1
2
3
4
5
6
