Интерфейсы
Передача данных
Нагревательная баня HB 10 digital

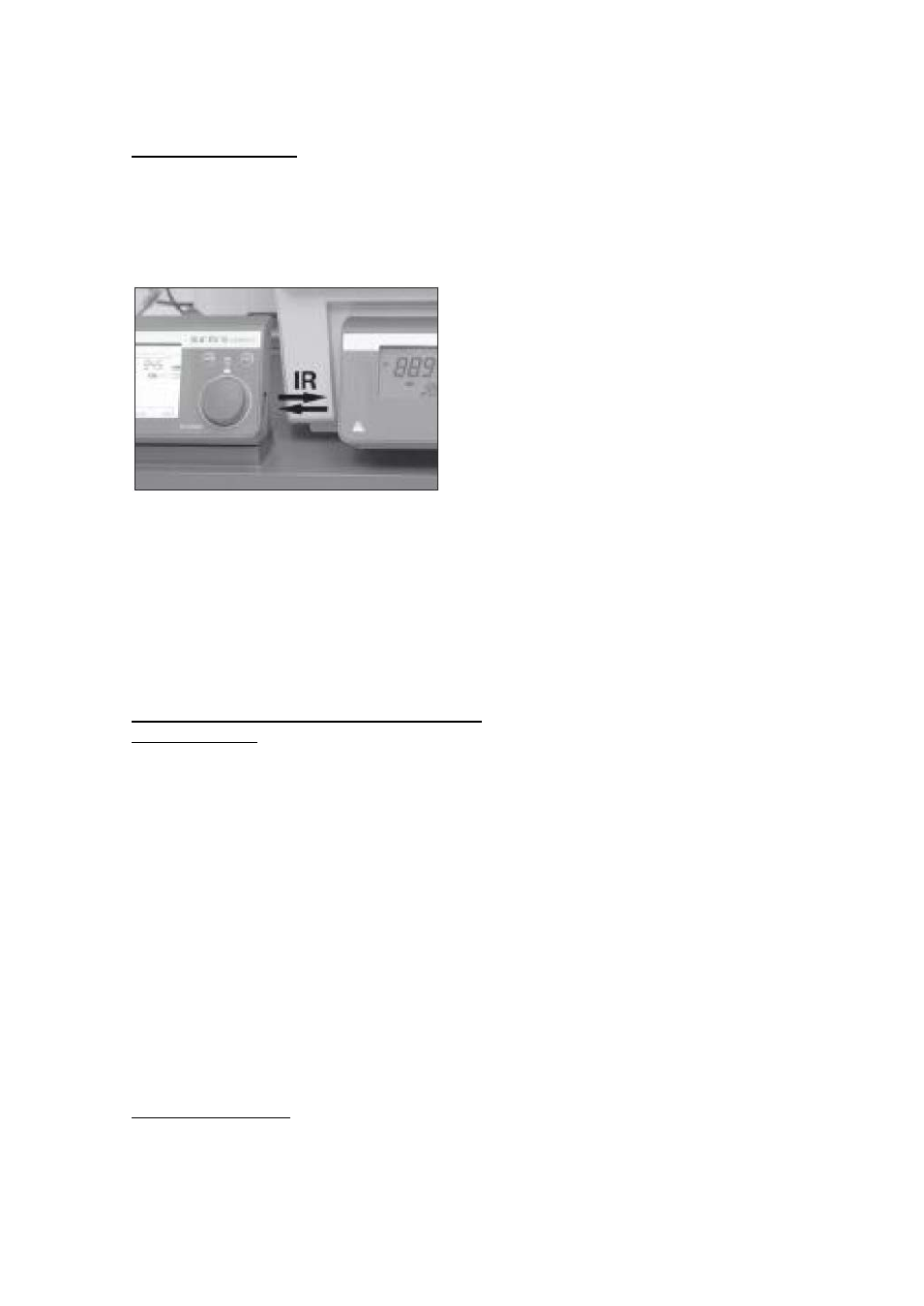

Нагревательная баня передает данные через ИК интерфейс. Он расположен на
левой стенке блока дисплея или на правой стороне устройства привода
ротационного испарителя. Не помещайте никакие предметы между двумя
работающими устройствами во избежание образования помех при передаче
данных (рис. 15)!
Рис. 15
RV 10 digital
Порт RS232 представляет из себя 9-контактный разъем Sub-D, расположенный на
задней стенке устройства. Сигналы передаются последовательно. Устройство
может работать при помощи дистанционного управления при подключении ПК к
порту RS232 и ПО Labworldsoft
®
.
Примечание: Дополнительные инструкции, а также системные требования
приведены в справочном разделе ПО.
Последовательный порт RS 232 (V24)
Конфигурация
•
Функции интерфейсных линий между устройством и автоматизированной
системой выбраны из сигналов RS232 C стандарта EIA в соответствии с
DIN 66020
ч.1. Распайку проводов можно увидеть на рисунке.
•
Стандарт RS232 C распространяется на электронные свойства
интерфейсов и назначение сигналов в соответствии с DIN 66259 ч.1.
•
Для обеспечения электрических свойств и распределения сигналов порт
RS232C
использует:
•
Метод передачи: асинхронная передача сигнала в стартстопном режиме.
•
Режим передачи: полный дуплекс.
•
Формат символов: в соответствии с DIN 66 0022 для режима старт-стоп. 1
стартовый бит, 7 символьных бит, 1 бит чётности (четный), 1 стоповый бит.
•
Скорость передачи: 9600 бит/с.
•
Контроль данных: отсутствует.
•
Метод доступа: обмен данными между устройством и ПК осуществляется
только по запросу ПК.
Синтаксис команд
•
Команды передаются от процессора ПК (основное устройство) к устройству
(подчиненное устройство).
•
Устройство передает данные по требованию ПК. Даже коды ошибок не
могут быть переданы от устройства на ПК без запроса последнего.
