14

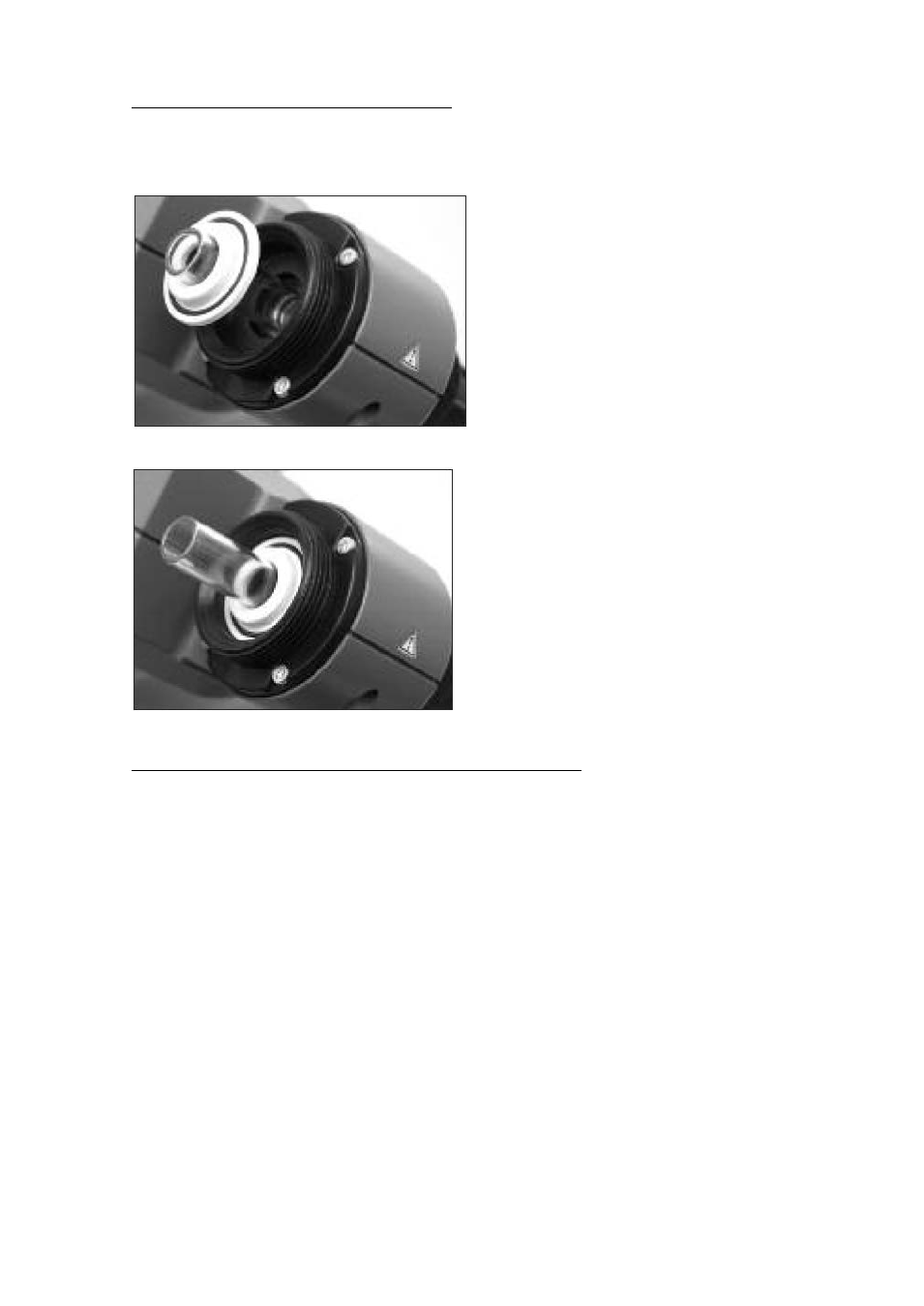

Установка уплотнения конденсатора
Поместите уплотнение RV 06.15 или RV 06.13 в углубление и присоедините
комплект стекла согласно инструкции по сборке (Рис. 11 а, б, в).
Рис. 11а
Рис. 11б
Первое включение – пригонка уплотнения RV 06.15
Установите паровую трубку (1).
Установите уплотнение (2). Обратите внимание на правильность установки
уплотнения.
Закрутите гайку (3b) на фланец конденсатора (3a).
Поместите кольцевую пружину (3с) на фланец конденсатора (3а).
Установите конденсатор (3а) на уплотнение (2).
Затяните гайку (3b) вручную на резьбе фланца. Включите устройство на 20
мин при скорости 120 об./мин. еще раз затяните гайку 3b вручную.
