15

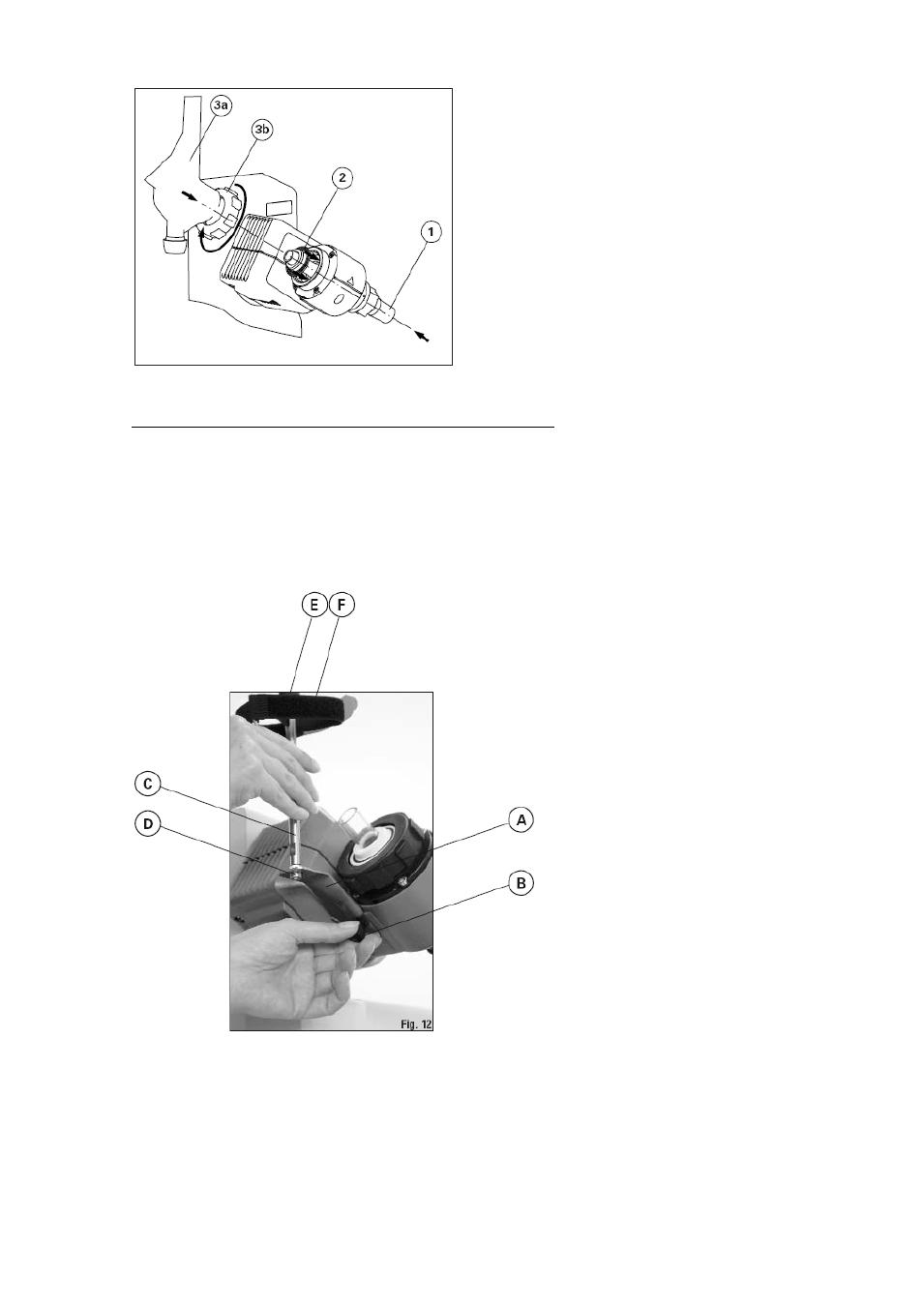

Рис. 11в
Сборка зажима вертикального комплекта стекла
Произведите сборку конденсатора согласно рисунка (Рис. 12).
Закрепите пластину (A) при помощи винта (B).
Поместите стержень (C) на пластину (B) и закрепите при помощи гайки (D).
Закрепите резиновую защиту (E).
Закрепите застежку «Велкро» (F) на стержне (C).
Закрепите комплект стекла при помощи застежки «Велкро» (F).
Рис. 12
