17
Соединение шлангов
Подсоедините шланги для воды к холодильнику согласно принципа
противотока (рис. 14).
Подсоедините вакуумные шланги к холодильнику, колбе Вульфа,
регулятору давления с клапаном и вакуумному насосу.
Подключайте вакуумные шланги к холодильнику в верхней точке для
уменьшения потерь растворителя при всасывании.
Используйте обычные лабораторные вакуумные шланги с внутренним
диаметром 8 мм и толщиной стенок 5 мм, см. принадлежности.

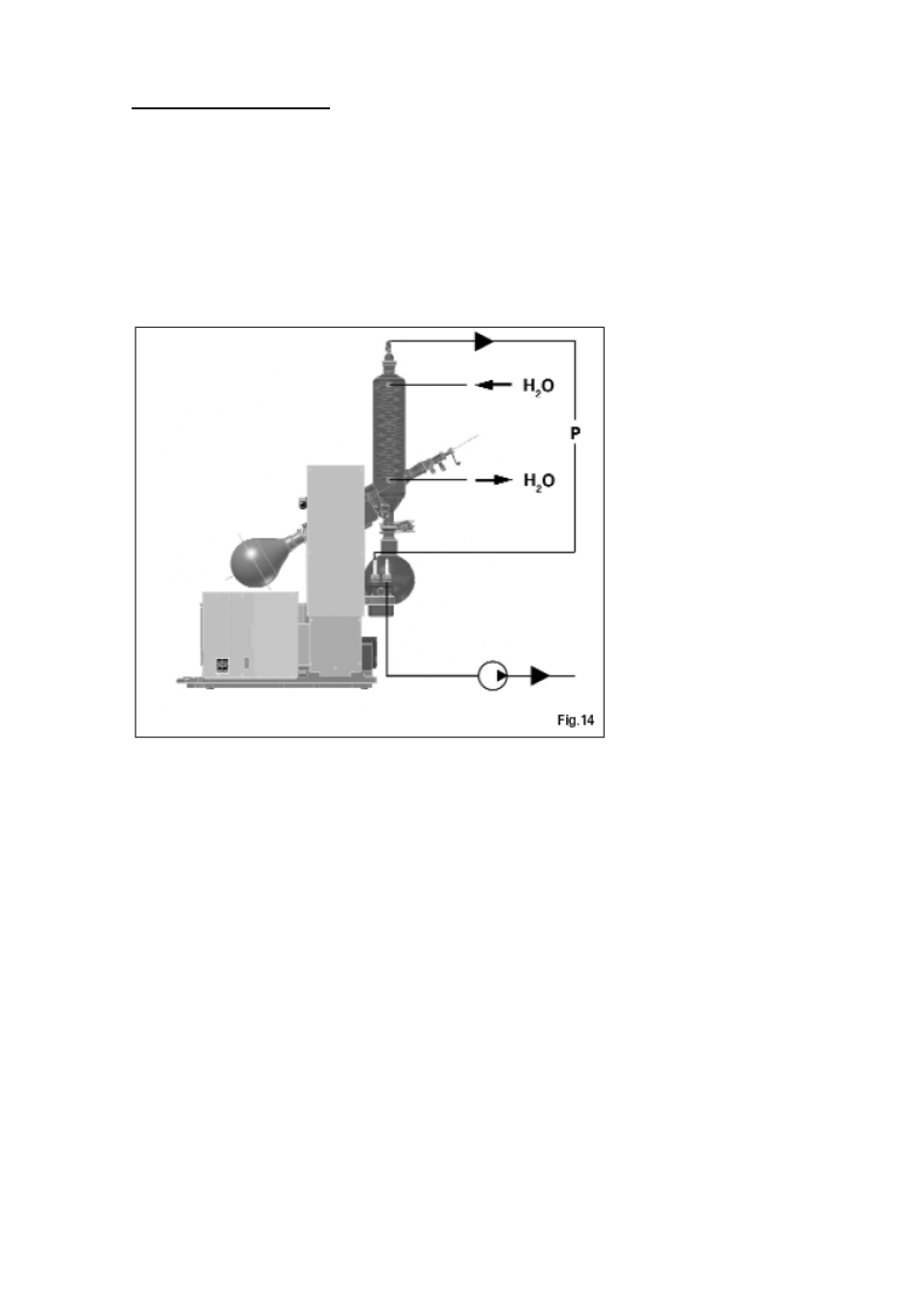

Рис. 14
