EEST

I

2.3. LÕÕRI KÕRGUS JA JÄTKAMINE

Moodulkorstna maksimaalne konstruktsiooniline kõrgus on
30 meetrit. Konstruktsioonilise kõrguse all peetakse silmas
korstna omakõrgust.

Võtke arvesse ka Soome ehitusmäärustiku E3 juhiseid, mh
korstna kõrguse ja katuse kõrgeima koha suhte osas.

Korstna paigaldamisel kolde peale isoleerimata ühendustoru
abil on maksimaalseks konstruktsiooniliseks kõrguseks koos
ühendustoruga 5 meetrit.

Ka kolde konstruktsioon mõjutab korstna üldkõrgust (vt punkt
2.1. Vundament). Kui korstna koosseisu kuulub põlviselement
KC-17, on maksimaalseks kõrguseks 5 m käänukohast. Pööra-
ke tähelepanu toestusele. Vt punkt 2.9.9 Põlviselement KC-17.

Korstna maksimaalne kõrgus sõltub katuse kaldest, kujust,
kolde tõmbeomadustest ja keskkonnatingimusest (nt asukoht
orus või mäel, suur puu korstna läheduses jms). Vastav kõr-
gus peab saama heakskiidu ametiisikutelt ja kolde valmista-
jalt. Mõnikord võib juhtuda, et minimaalse kõrgusega korstna
kasutamisel jääb tõmbest puudu. Niisugusel juhul on korstnat
lihtne pikendada jätkuosa paigaldamise teel otsaelemendi
KC-32 alla. Kontrollige toestusvajadust (vt punkt 2.2 Toesta-
mine).

2.3.1. EHITUSMÄÄRUSTIKU E3 JUHISED

Tähelepanu! Kui korstna läbiviik katuseviilust ei asu harja lähedu-
ses, tuleb korstna pikkusele lisada harja juurest arvestatuna 10 cm
iga katuseviilu meetri kohta (80, 90, 100, 110…). (Joonis 2)

2.4. LÕÕRI KÕRGUSE REGULEERIMINE

Baaskõrgus saavutatakse nõutava arvu moodulite abil. Täppis-
reguleerimiseks toimige järgnevalt.

Lõigake isoleerimata ühendustoru või jalamimoodul (KC-03)
rauasae või ketaslõikuriga pikkuselt sobivaks. Lühendamine
tuleb kindlasti teostada nõnda, et lõikepind (toru ots) paikneks
täisnurkselt toru pikitelje suhtes. Isolatsioonita ühendustoru
jaoks on saadaval isolatsioonita jätkutoru.

Põrandale toetuva korstna alla võib rajada betoonist kõrgendi
(kui see on võimalik) või kanda muul viisil hoolt piisava stabiil-
suse eest.

Korstna ülemist otsa ei tohi jätkata tavalise suitsutoruga.

Jalamimoodulit (KC-03) võib lühendada selle ülaosa parajaks-
lõikamise teel.

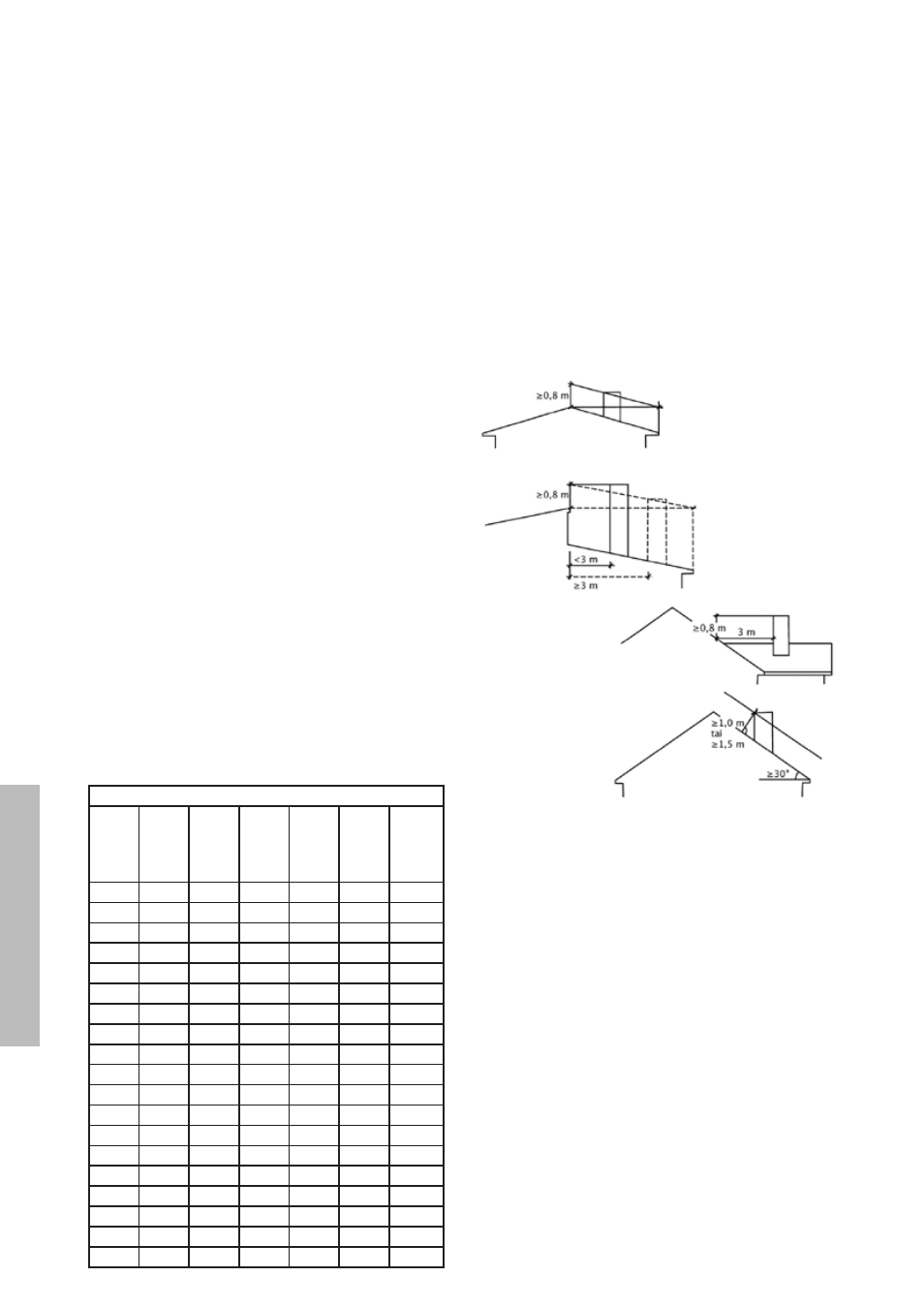

Joonis 2.
Soome ehitusmäärustiku E3 juhised korstna kõrguse ja katuse kõrgeima
koha suhte osas.

1,0 m = süttimatu katusekate
1,5 m = katusepapp- või laastkatus

2.3.
2.3.1.
2.4.

Korstnamooduleid tarvis (tk)

Korstna

arves-

tuslik

pikkus

(m)

Jalami-

osa

KC-37

Otsaosa

KC-32

Pikendus-

osa

1 m

KC-13

Pikendus-

osa

0,5 m

KC-14

Pikendus-

osa

0,25 m

KC-15

Moodul-

korstna

kasulik

pikkus

(mm)

3,00

1

1

3

–

1

3180

3,25

1

1

3

1

–

3430

3,50

1

1

3

1

1

3620

3,75

1

1

4

–

–

3930

4,00

1

1

4

–

1

4120

4,25

1

1

4

1

–

4370

4,50

1

1

4

1

1

4560

4,75

1

1

5

–

–

4870

5,00

1

1

5

–

1

5060

5,25

1

1

5

1

–

5310

5,50

1

1

5

1

1

5500

5,75

1

1

6

–

–

5810

6,00

1

1

6

–

1

6000

6,25

1

1

6

1

–

6250

6,50

1

1

6

1

1

6440

6,75

1

1

7

–

–

6750

7,00

1

1

7

–

1

6940

7,25

1

1

7

1

–

7190

7,50

1

1

8

–

–

7690
