Инструкция по эксплуатации Ariston FZ 1002.1 IX
Страница 3
5
FZ 1002.1, FZ 1002.1 IX, FZ 1002 C.2, FZ 1002 C.2 IX
4
FZ 1002.1, FZ 1002.1 IX, FZ 1002 C.2, FZ 1002 C.2 IX
Для прикрепления духовки к мебели откройте дверцу духовки и вкрутите 4
винта в 4 отверстия, расположенные по периметру рамки.
! Замена деталей, обеспечивающих безопасную работу оборудования, не
должна производиться без использования инструмента.
Подключение к электросети
! Эти духовки оснащены трехжильным питающим кабелем, предназначенным
для работы с переменным током, напряжение и частота которого указаны в
табличке технических характеристик (расположенной на оборудовании).
Установка питающего кабеля

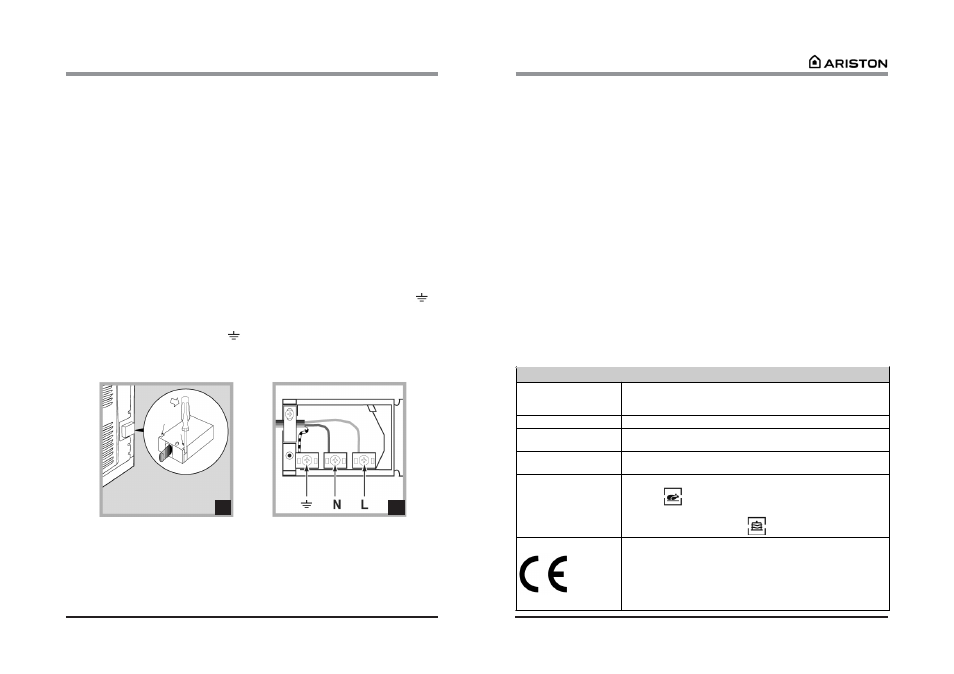

1. Откройте клеммник:
вставьте отвертку в боковые петли крышки клемника и, действуя ею как ры-
чагом, отогните петли и снимите крышку (рис. 4).
2. Установите питающий кабель:
• отверните винт фиксирующего хомута и три винта на контактах L-N и
;
• подсоедините провода к соответствующим контактам (рис. 5): синий про-
вод к контакту N (нейтраль); коричневый провод к контакту L (фаза) и зеле-
ный & желтый провод к контакту
( заземление).
3. Зафиксируйте питающий кабель хомутом.
4. Закройте крышку клеммника.
4
5
Подсоединение питающего кабеля к сети
Оснастите питающий кабель стандартной вилкой, соответствующей нагруз-
ке, указанной в табличке технических характеристик (см. с. 5).
Оборудование может напрямую подключаться к сети. В этом случае должен
быть установлен многолинейный автоматический выключатель с минималь-
ным расстоянием между разведенными контактами 3 мм, подходящий для
указанной токовой нагрузки и соответствующий действующим правилам элек-
тротехнической безопасности (линия заземления не должна прерываться
автоматическим выключателем). Питающий кабель следует располагать так,
чтобы он не касался поверхностей, температура которых превышает 50°С.
! Установщик должен гарантировать, что электроподключение произведено
правильно и отвечает требованиям безопасности.
Перед подсоединением убедитесь в том, что:
• Оборудование заземлено и вилка соответствует стандартам.
• Розетка может выдержать максимальную нагрузку от вновь устанавливае-
мого оборудования (см. табличку характеристик).
• Электрическое напряжение соответствует диапазону значений, указанных
в табличке характеристик.
• Розетка подходит к вилке оборудования, в противном случае обратитесь
к квалифицированному специалисту для замены розетки. Не используйте
удлинители и многогнездовые розетки.
! После установки оборудования питающий кабель и розетка должны быть
легкодоступны.
! Кабель не должен быть перекручен или пережат.
! Кабель следует регулярно проверять, его замена должна производиться
только специалистами сервисного центра (см. гл. Сервисное обслуживание).
Производитель не несет ответственности в случае несоблюдения
указанных мер безопасности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры
ширина
37,5 см
высота
32 см
глубина
41,5 см
Объем
50 л
Электрические
параметры
напряжение: 220
-
230 В ~ 50 Гц
макс. мощность 2800 Вт
Энергопотребление
(маркировка)
Директива ЕЭС 2002/40/ЕС для электродуховок
Стандарт
EN 50304
Контрольные
программы
в соответствии
со стандартом
IEC456
Энергопотребление для естественной конвекции
–
режим
нагрева:
Конвекционная духовка.
Заявленное энергопотребление для класса принудительной
конвекции
–
режим нагрева:
Кондитерская духовка
Оборудование соответствует следующим директивам
Европейского Экономического Сообщества:
-
73/23/ ЕЕС от 19.02.73 (Низкого напряжения) и
последующие модификации;
-
89/336/ ЕЕС от 03.05.89 (Электромагнитной совместимости)
и последующие модификации;
- 93/68/EEC
от 22.07.93 и последующие модификации.
